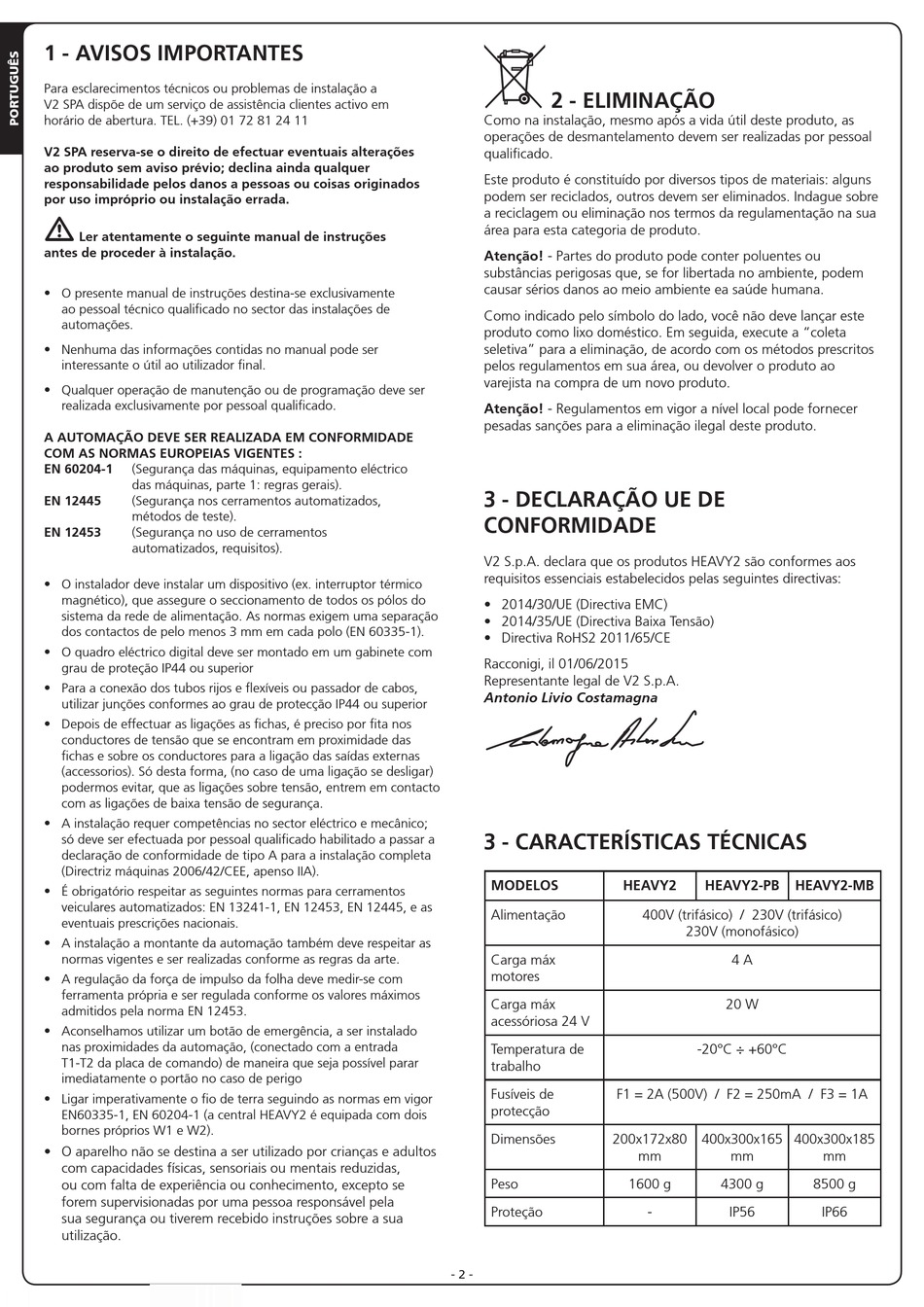

1 - AVISOS IMPORTANTES

Para esclarecimentos técnicos ou problemas de instalação a
V2 SPA dispõe de um serviço de assistência clientes activo em
horário de abertura. TEL. (+39) 01 72 81 24 11
V2 SPA reserva-se o direito de efectuar eventuais alterações
ao produto sem aviso prévio; declina ainda qualquer
responsabilidade pelos danos a pessoas ou coisas originados
por uso impróprio ou instalação errada.
m
Ler atentamente o seguinte manual de instruções
antes de proceder à instalação.
• O presente manual de instruções destina-se exclusivamente
ao pessoal técnico qualificado no sector das instalações de
automações.
• Nenhuma das informações contidas no manual pode ser
interessante o útil ao utilizador final.
• Qualquer operação de manutenção ou de programação deve ser
realizada exclusivamente por pessoal qualificado.
A AUTOMAÇÃO DEVE SER REALIZADA EM CONFORMIDADE
COM AS NORMAS EUROPEIAS VIGENTES :
EN 60204-1
(Segurança das máquinas, equipamento eléctrico
das máquinas, parte 1: regras gerais).
EN 12445 (Segurança nos cerramentos automatizados,
métodos de teste).
EN 12453
(Segurança no uso de cerramentos
automatizados, requisitos).
• O instalador deve instalar um dispositivo (ex. interruptor térmico
magnético), que assegure o seccionamento de todos os pólos do
sistema da rede de alimentação. As normas exigem uma separação
dos contactos de pelo menos 3 mm em cada polo (EN 60335-1).
• O quadro eléctrico digital deve ser montado em um gabinete com
grau de proteção IP44 ou superior
• Para a conexão dos tubos rijos e flexíveis ou passador de cabos,
utilizar junções conformes ao grau de protecção IP44 ou superior
• Depois de effectuar as ligações as fichas, é preciso por fita nos
conductores de tensão que se encontram em proximidade das
fichas e sobre os conductores para a ligação das saídas externas
(accessorios). Só desta forma, (no caso de uma ligação se desligar)
podermos evitar, que as ligações sobre tensão, entrem em contacto
com as ligações de baixa tensão de segurança.
• A instalação requer competências no sector eléctrico e mecânico;
só deve ser efectuada por pessoal qualificado habilitado a passar a
declaração de conformidade de tipo A para a instalação completa
(Directriz máquinas 2006/42/CEE, apenso IIA).
• É obrigatório respeitar as seguintes normas para cerramentos
veiculares automatizados: EN 13241-1, EN 12453, EN 12445, e as
eventuais prescrições nacionais.
• A instalação a montante da automação também deve respeitar as
normas vigentes e ser realizadas conforme as regras da arte.
• A regulação da força de impulso da folha deve medir-se com
ferramenta própria e ser regulada conforme os valores máximos
admitidos pela norma EN 12453.
• Aconselhamos utilizar um botão de emergência, a ser instalado
nas proximidades da automação, (conectado com a entrada
T1-T2 da placa de comando) de maneira que seja possível parar
imediatamente o portão no caso de perigo
• Ligar imperativamente o fio de terra seguindo as normas em vigor
EN60335-1, EN 60204-1 (a central HEAVY2 é equipada com dois
bornes próprios W1 e W2).
• O aparelho não se destina a ser utilizado por crianças e adultos
com capacidades físicas, sensoriais ou mentais reduzidas,
ou com falta de experiência ou conhecimento, excepto se
forem supervisionadas por uma pessoa responsável pela
sua segurança ou tiverem recebido instruções sobre a sua
utilização.
2 - ELIMINAÇÃO
Como na instalação, mesmo após a vida útil deste produto, as
operações de desmantelamento devem ser realizadas por pessoal
qualificado.
Este produto é constituído por diversos tipos de materiais: alguns
podem ser reciclados, outros devem ser eliminados. Indague sobre
a reciclagem ou eliminação nos termos da regulamentação na sua
área para esta categoria de produto.
Atenção! - Partes do produto pode conter poluentes ou
substâncias perigosas que, se for libertada no ambiente, podem
causar sérios danos ao meio ambiente ea saúde humana.
Como indicado pelo símbolo do lado, você não deve lançar este
produto como lixo doméstico. Em seguida, execute a "coleta
seletiva" para a eliminação, de acordo com os métodos prescritos
pelos regulamentos em sua área, ou devolver o produto ao
varejista na compra de um novo produto.
Atenção! - Regulamentos em vigor a nível local pode fornecer
pesadas sanções para a eliminação ilegal deste produto.
3 - DECLARAÇÃO UE DE
CONFORMIDADE
V2 S.p.A. declara que os produtos HEAVY2 são conformes aos
requisitos essenciais estabelecidos pelas seguintes directivas:
• 2014/30/UE (Directiva EMC)
• 2014/35/UE (Directiva Baixa Tensão)
• Directiva RoHS2 2011/65/CE
Racconigi, il 01/06/2015
Representante legal de V2 S.p.A.
Antonio Livio Costamagna
3 - CARACTERÍSTICAS TÉCNICAS
MODELOS HEAVY2
Alimentação
Carga máx
motores
Carga máx
acessóriosa 24 V
Temperatura de
trabalho
Fusíveis de F1 = 2A (500V) / F2 = 250mA / F3 = 1A
protecção
Dimensões 200x172x80
Peso
Proteção
- 2 -
HEAVY2-PB HEAVY2-MB
400V (trifásico) / 230V (trifásico)
230V (monofásico)
4 A
20 W
-20°C ÷ +60°C
400x300x165 400x300x185
mm mm
1600 g 4300 g
- IP56
mm
8500 g
IP66
