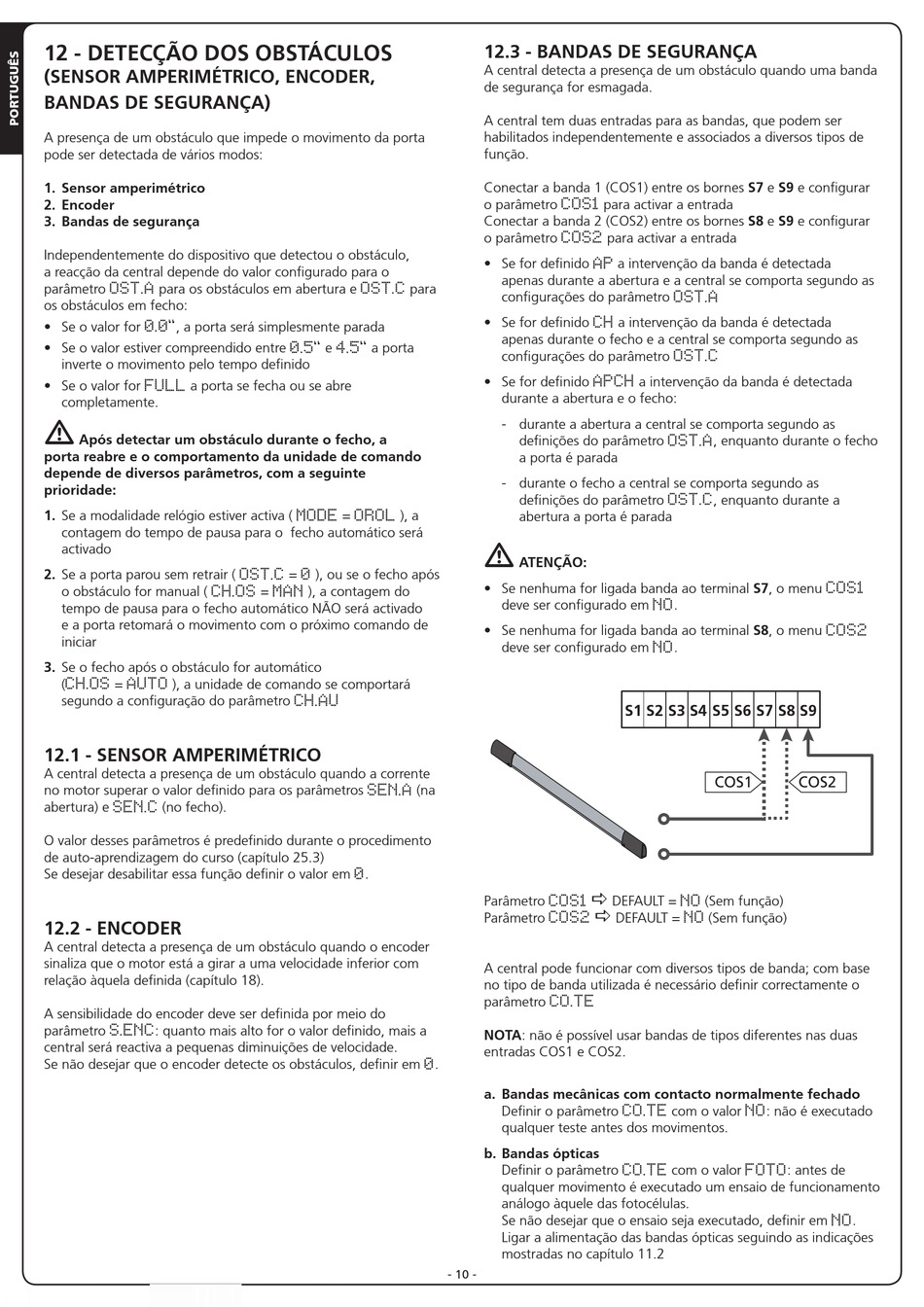

12 - DETECÇÃO DOS OBSTÁCULOS
(SENSOR AMPERIMÉTRICO, ENCODER,
BANDAS DE SEGURANÇA)
A presença de um obstáculo que impede o movimento da porta
pode ser detectada de vários modos:
1. Sensor amperimétrico

2. Encoder

3. Bandas de segurança
Independentemente do dispositivo que detectou o obstáculo,
a reacção da central depende do valor configurado para o
parâmetro para os obstáculos em abertura e
OST.A
os obstáculos em fecho:
• Se o valor for , a porta será simplesmente parada
0.0"
• Se o valor estiver compreendido entre
inverte o movimento pelo tempo definido
• Se o valor for a porta se fecha ou se abre
FULL
completamente.
m
Após detectar um obstáculo durante o fecho, a
porta reabre e o comportamento da unidade de comando
depende de diversos parâmetros, com a seguinte
prioridade:
1. Se a modalidade relógio estiver activa (
contagem do tempo de pausa para o fecho automático será
activado
2. Se a porta parou sem retrair (
o obstáculo for manual (
CH.OS
tempo de pausa para o fecho automático NÃO será activado
e a porta retomará o movimento com o próximo comando de
iniciar
3. Se o fecho após o obstáculo for automático
( = ), a unidade de comando se comportará
CH.OS AUTO
segundo a configuração do parâmetro
12.1 - SENSOR AMPERIMÉTRICO
A central detecta a presença de um obstáculo quando a corrente
no motor superar o valor definido para os parâmetros
abertura) e (no fecho).
SEN.C
O valor desses parâmetros é predefinido durante o procedimento
de auto-aprendizagem do curso (capítulo 25.3)
Se desejar desabilitar essa função definir o valor em
12.2 - ENCODER
A central detecta a presença de um obstáculo quando o encoder
sinaliza que o motor está a girar a uma velocidade inferior com
relação àquela definida (capítulo 18).
A sensibilidade do encoder deve ser definida por meio do
parâmetro : quanto mais alto for o valor definido, mais a
S.ENC
central será reactiva a pequenas diminuições de velocidade.
Se não desejar que o encoder detecte os obstáculos, definir em
para
OST.C
e a porta
0.5" 4.5"
= ), a
MODE OROL
= ), ou se o fecho após
OST.C 0
= ), a contagem do
MAN
CH.AU
SEN.A
.
0
12.3 - BANDAS DE SEGURANÇA
A central detecta a presença de um obstáculo quando uma banda
de segurança for esmagada.
A central tem duas entradas para as bandas, que podem ser
habilitados independentemente e associados a diversos tipos de
função.
Conectar a banda 1 (COS1) entre os bornes S7 e S9 e configurar
o parâmetro
COS1
Conectar a banda 2 (COS2) entre os bornes S8 e S9 e configurar
o parâmetro
COS2
• Se for definido
apenas durante a abertura e a central se comporta segundo as
configurações do parâmetro
• Se for definido
apenas durante o fecho e a central se comporta segundo as
configurações do parâmetro
• Se for definido
durante a abertura e o fecho:
- durante a abertura a central se comporta segundo as
definições do parâmetro
a porta é parada
- durante o fecho a central se comporta segundo as
definições do parâmetro
abertura a porta é parada
m
ATENÇÃO:
• Se nenhuma for ligada banda ao terminal S7, o menu
deve ser configurado em
• Se nenhuma for ligada banda ao terminal S8, o menu
deve ser configurado em
(na
a
Parâmetro
COS1
Parâmetro
COS2
A central pode funcionar com diversos tipos de banda; com base
no tipo de banda utilizada é necessário definir correctamente o
parâmetro
CO.TE
NOTA: não é possível usar bandas de tipos diferentes nas duas
entradas COS1 e COS2.
.
0
a. Bandas mecânicas com contacto normalmente fechado
Definir o parâmetro
qualquer teste antes dos movimentos.
b. Bandas ópticas
Definir o parâmetro
qualquer movimento é executado um ensaio de funcionamento
análogo àquele das fotocélulas.
Se não desejar que o ensaio seja executado, definir em
Ligar a alimentação das bandas ópticas seguindo as indicações
mostradas no capítulo 11.2
- 10 -
para activar a entrada
para activar a entrada
a intervenção da banda é detectada
AP
OST.A
a intervenção da banda é detectada
CH
OST.C
a intervenção da banda é detectada
APCH
, enquanto durante o fecho
OST.A
, enquanto durante a
OST.C
.
NO
.
NO
S1 S2 S3 S4 S5 S6 S7 S8 S9
COS1
DEFAULT = (Sem função)
NO
a
DEFAULT = (Sem função)
NO
com o valor : não é executado
CO.TE NO
com o valor
CO.TE FOTO
COS1
COS2
COS2
: antes de
.
NO
