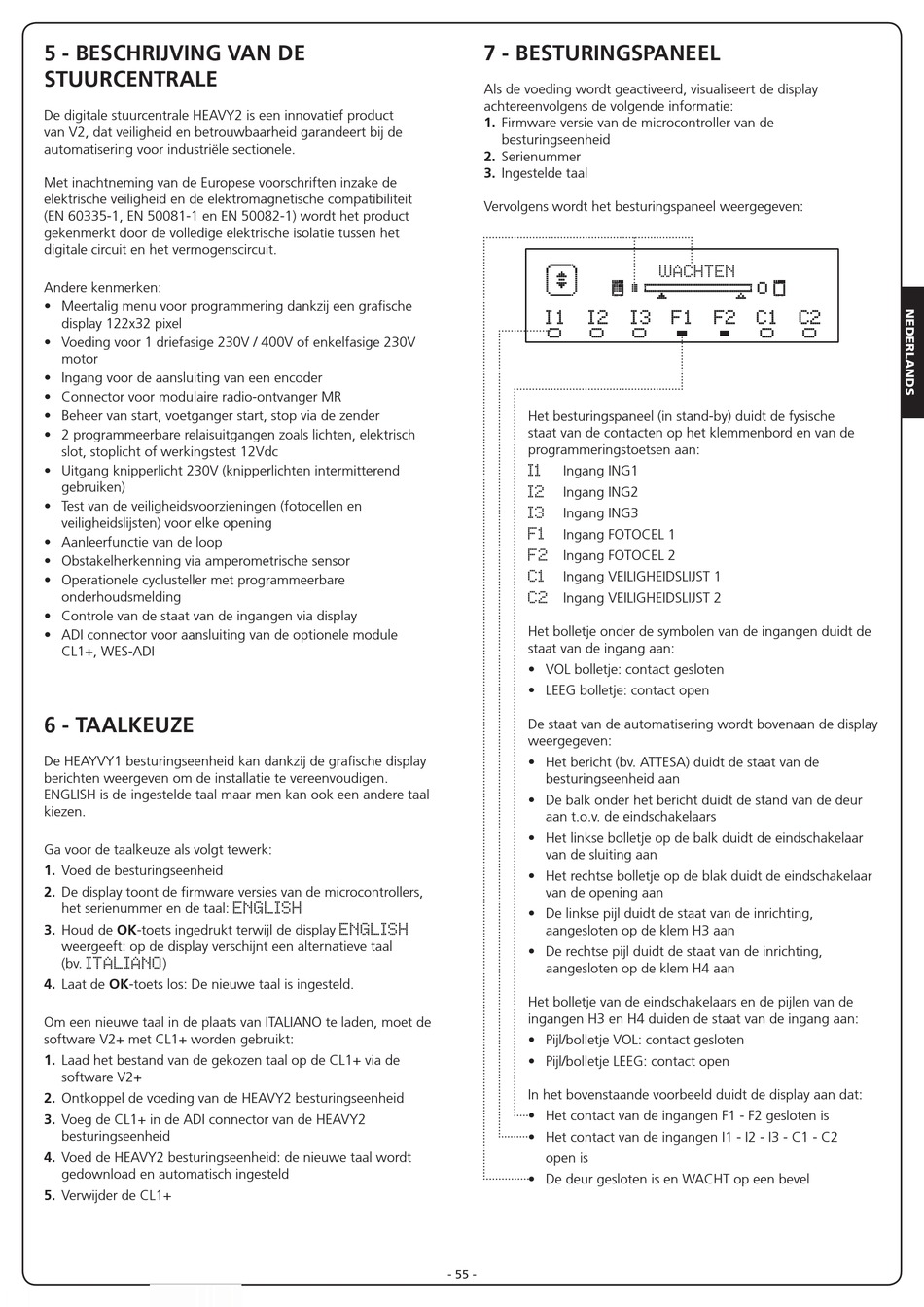

5 - BESCHRIJVING VAN DE
STUURCENTRALE
De digitale stuurcentrale HEAVY2 is een innovatief product
van V2, dat veiligheid en betrouwbaarheid garandeert bij de
automatisering voor industriële sectionele.
Met inachtneming van de Europese voorschriften inzake de
elektrische veiligheid en de elektromagnetische compatibiliteit
(EN 60335-1, EN 50081-1 en EN 50082-1) wordt het product
gekenmerkt door de volledige elektrische isolatie tussen het
digitale circuit en het vermogenscircuit.
Andere kenmerken:
• Meertalig menu voor programmering dankzij een grafische
display 122x32 pixel
• Voeding voor 1 driefasige 230V / 400V of enkelfasige 230V
motor
• Ingang voor de aansluiting van een encoder
• Connector voor modulaire radio-ontvanger MR
• Beheer van start, voetganger start, stop via de zender
• 2 programmeerbare relaisuitgangen zoals lichten, elektrisch
slot, stoplicht of werkingstest 12Vdc
• Uitgang knipperlicht 230V (knipperlichten intermitterend
gebruiken)
• Test van de veiligheidsvoorzieningen (fotocellen en
veiligheidslijsten) voor elke opening
• Aanleerfunctie van de loop
• Obstakelherkenning via amperometrische sensor
• Operationele cyclusteller met programmeerbare
onderhoudsmelding
• Controle van de staat van de ingangen via display
• ADI connector voor aansluiting van de optionele module
CL1+, WES-ADI

6 - TAALKEUZE

De HEAYVY1 besturingseenheid kan dankzij de grafische display
berichten weergeven om de installatie te vereenvoudigen.
ENGLISH is de ingestelde taal maar men kan ook een andere taal
kiezen.
Ga voor de taalkeuze als volgt tewerk:
1. Voed de besturingseenheid
2. De display toont de firmware versies van de microcontrollers,
het serienummer en de taal:
3. Houd de OK-toets ingedrukt terwijl de display
weergeeft: op de display verschijnt een alternatieve taal
(bv. )
ITALIANO
4. Laat de OK-toets los: De nieuwe taal is ingesteld.
Om een nieuwe taal in de plaats van ITALIANO te laden, moet de
software V2+ met CL1+ worden gebruikt:
1. Laad het bestand van de gekozen taal op de CL1+ via de
software V2+
2. Ontkoppel de voeding van de HEAVY2 besturingseenheid
3. Voeg de CL1+ in de ADI connector van de HEAVY2
besturingseenheid
4. Voed de HEAVY2 besturingseenheid: de nieuwe taal wordt
gedownload en automatisch ingesteld
5. Verwijder de CL1+
ENGLISH
ENGLISH

7 - BESTURINGSPANEEL

Als de voeding wordt geactiveerd, visualiseert de display
achtereenvolgens de volgende informatie:
1. Firmware versie van de microcontroller van de
besturingseenheid
2. Serienummer
3. Ingestelde taal
Vervolgens wordt het besturingspaneel weergegeven:
i1 i2
Het besturingspaneel (in stand-by) duidt de fysische
staat van de contacten op het klemmenbord en van de
programmeringstoetsen aan:
Ingang ING1
I1
Ingang ING2
I2
Ingang ING3
I3
Ingang FOTOCEL 1
F1
Ingang FOTOCEL 2
F2
Ingang VEILIGHEIDSLIJST 1
C1
Ingang VEILIGHEIDSLIJST 2
C2
Het bolletje onder de symbolen van de ingangen duidt de
staat van de ingang aan:
• VOL bolletje: contact gesloten
• LEEG bolletje: contact open
De staat van de automatisering wordt bovenaan de display
weergegeven:
• Het bericht (bv. ATTESA) duidt de staat van de
besturingseenheid aan
• De balk onder het bericht duidt de stand van de deur
aan t.o.v. de eindschakelaars
• Het linkse bolletje op de balk duidt de eindschakelaar
van de sluiting aan
• Het rechtse bolletje op de blak duidt de eindschakelaar
van de opening aan
• De linkse pijl duidt de staat van de inrichting,
aangesloten op de klem H3 aan
• De rechtse pijl duidt de staat van de inrichting,
aangesloten op de klem H4 aan
Het bolletje van de eindschakelaars en de pijlen van de
ingangen H3 en H4 duiden de staat van de ingang aan:
• Pijl/bolletje VOL: contact gesloten
• Pijl/bolletje LEEG: contact open
In het bovenstaande voorbeeld duidt de display aan dat:
• Het contact van de ingangen F1 - F2 gesloten is
• Het contact van de ingangen I1 - I2 - I3 - C1 - C2
open is
• De deur gesloten is en WACHT op een bevel
- 55 -
WACHTEN ATTESA
i3 f1 f2 c1 c2
