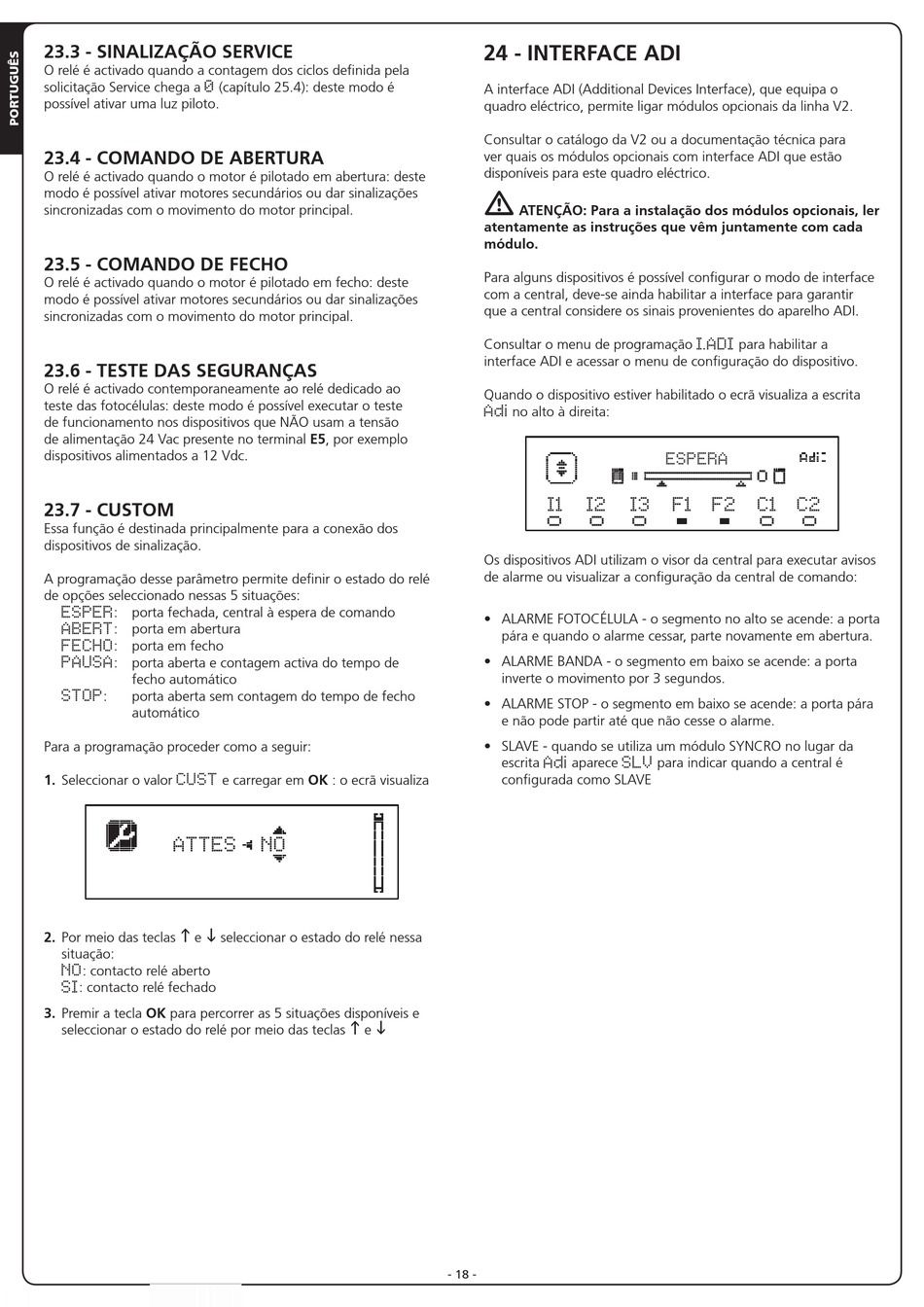

23.3 - SINALIZAÇÃO SERVICE
O relé é activado quando a contagem dos ciclos definida pela
solicitação Service chega a
0
possível ativar uma luz piloto.

23.4 - COMANDO DE ABERTURA

O relé é activado quando o motor é pilotado em abertura: deste
modo é possível ativar motores secundários ou dar sinalizações
sincronizadas com o movimento do motor principal.

23.5 - COMANDO DE FECHO

O relé é activado quando o motor é pilotado em fecho: deste
modo é possível ativar motores secundários ou dar sinalizações
sincronizadas com o movimento do motor principal.
23.6 - TESTE DAS SEGURANÇAS
O relé é activado contemporaneamente ao relé dedicado ao
teste das fotocélulas: deste modo é possível executar o teste
de funcionamento nos dispositivos que NÃO usam a tensão
de alimentação 24 Vac presente no terminal E5, por exemplo
dispositivos alimentados a 12 Vdc.

23.7 - CUSTOM

Essa função é destinada principalmente para a conexão dos
dispositivos de sinalização.
A programação desse parâmetro permite definir o estado do relé
de opções seleccionado nessas 5 situações:
: porta fechada, central à espera de comando
ESPER
: porta em abertura
ABERT
: porta em fecho
FECHO
: porta aberta e contagem activa do tempo de
PAUSA
fecho automático
: porta aberta sem contagem do tempo de fecho
STOP
automático
Para a programação proceder como a seguir:
1. Seleccionar o valor
CUST
ATTES NO
h i
2. Por meio das teclas e
situação:
: contacto relé aberto
NO
: contacto relé fechado
SI
3. Premir a tecla OK para percorrer as 5 situações disponíveis e
seleccionar o estado do relé por meio das teclas
(capítulo 25.4): deste modo é
e carregar em OK : o ecrã visualiza
seleccionar o estado do relé nessa
h i
e

24 - INTERFACE ADI

A interface ADI (Additional Devices Interface), que equipa o
quadro eléctrico, permite ligar módulos opcionais da linha V2.
Consultar o catálogo da V2 ou a documentação técnica para
ver quais os módulos opcionais com interface ADI que estão
disponíveis para este quadro eléctrico.
m
ATENÇÃO: Para a instalação dos módulos opcionais, ler
atentamente as instruções que vêm juntamente com cada
módulo.
Para alguns dispositivos é possível configurar o modo de interface
com a central, deve-se ainda habilitar a interface para garantir
que a central considere os sinais provenientes do aparelho ADI.
Consultar o menu de programação
interface ADI e acessar o menu de configuração do dispositivo.
Quando o dispositivo estiver habilitado o ecrã visualiza a escrita
no alto à direita:
Adi
I1 I2 I3 F1
Os dispositivos ADI utilizam o visor da central para executar avisos
de alarme ou visualizar a configuração da central de comando:
• ALARME FOTOCÉLULA - o segmento no alto se acende: a porta
pára e quando o alarme cessar, parte novamente em abertura.
• ALARME BANDA - o segmento em baixo se acende: a porta
inverte o movimento por 3 segundos.
• ALARME STOP - o segmento em baixo se acende: a porta pára
e não pode partir até que não cesse o alarme.
• SLAVE - quando se utiliza um módulo SYNCRO no lugar da
escrita aparece
Adi SLV
configurada como SLAVE
- 18 -
para habilitar a
I.ADI
ESPERA
ATTESA
F2 C1 C2
para indicar quando a central é
