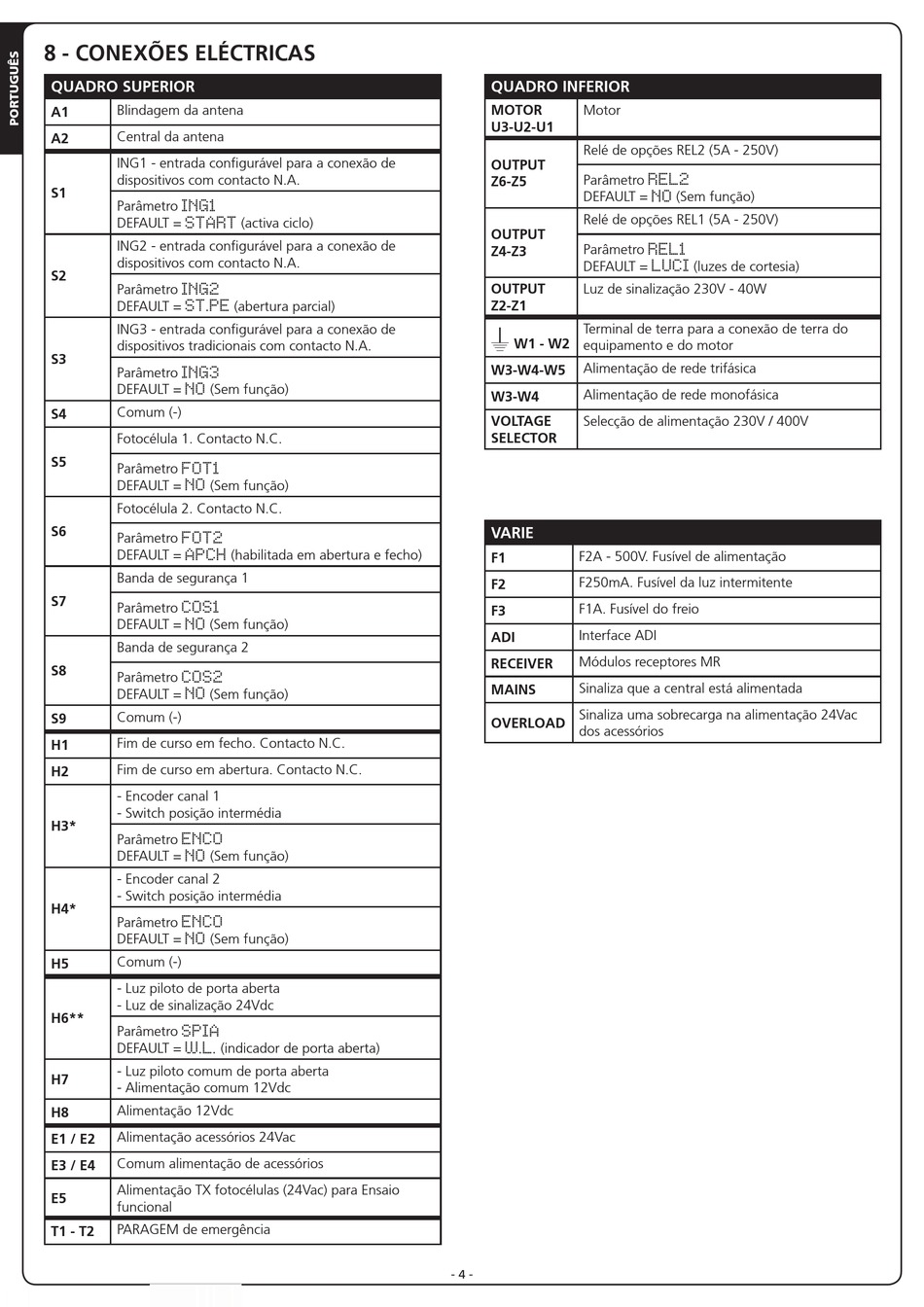

8 - CONEXÕES ELÉCTRICAS
QUADRO SUPERIOR
Blindagem da antena
A1
Central da antena
A2
ING1 - entrada configurável para a conexão de
dispositivos com contacto N.A.
S1
Parâmetro
ING1
DEFAULT =
START
ING2 - entrada configurável para a conexão de
dispositivos com contacto N.A.
S2
Parâmetro
ING2
DEFAULT =
ST.PE
ING3 - entrada configurável para a conexão de
dispositivos tradicionais com contacto N.A.
S3
Parâmetro
ING3
DEFAULT = (Sem função)
NO
Comum (-)
S4
Fotocélula 1. Contacto N.C.
S5
Parâmetro
FOT1
DEFAULT = (Sem função)
NO
Fotocélula 2. Contacto N.C.
S6
Parâmetro
FOT2
DEFAULT =
APCH
Banda de segurança 1
S7
Parâmetro
COS1
DEFAULT = (Sem função)
NO
Banda de segurança 2
S8
Parâmetro
COS2
DEFAULT = (Sem função)
NO
Comum (-)
S9
Fim de curso em fecho. Contacto N.C.
H1
Fim de curso em abertura. Contacto N.C.
H2
- Encoder canal 1
- Switch posição intermédia
H3*
Parâmetro
ENCO
DEFAULT = (Sem função)
NO
- Encoder canal 2
- Switch posição intermédia
H4*
Parâmetro
ENCO
DEFAULT = (Sem função)
NO
Comum (-)
H5
- Luz piloto de porta aberta
- Luz de sinalização 24Vdc
H6**
Parâmetro
SPIA
DEFAULT =
W.L.
- Luz piloto comum de porta aberta
H7
- Alimentação comum 12Vdc
Alimentação 12Vdc
H8
Alimentação acessórios 24Vac
E1 / E2
Comum alimentação de acessórios
E3 / E4
Alimentação TX fotocélulas (24Vac) para Ensaio
E5
funcional
PARAGEM de emergência
T1 - T2
(activa ciclo)
(abertura parcial)
(habilitada em abertura e fecho)
(indicador de porta aberta)
QUADRO INFERIOR
MOTOR Motor
U3-U2-U1
Relé de opções REL2 (5A - 250V)
OUTPUT
Parâmetro
Z6-Z5
DEFAULT =
Relé de opções REL1 (5A - 250V)
OUTPUT
Parâmetro
Z4-Z3
DEFAULT =
OUTPUT Luz de sinalização 230V - 40W
Z2-Z1
Terminal de terra para a conexão de terra do
W
W1 - W2
equipamento e do motor
Alimentação de rede trifásica
W3-W4-W5
Alimentação de rede monofásica
W3-W4
VOLTAGE Selecção de alimentação 230V / 400V
SELECTOR
VARIE
F2A - 500V. Fusível de alimentação
F1
F250mA. Fusível da luz intermitente
F2
F1A. Fusível do freio
F3
Interface ADI
ADI
Módulos receptores MR
RECEIVER
Sinaliza que a central está alimentada
MAINS
Sinaliza uma sobrecarga na alimentação 24Vac
OVERLOAD
dos acessórios
- 4 -
REL2
(Sem função)
NO
REL1
(luzes de cortesia)
LUCI
