c. Bandas com borracha resistiva
Definir o parâmetro
CO.TE
a expectativa de medir uma impedância de 8,2 kohm, e entra
em alarme quer em caso de impedância baixa (banda premida)
quer em caso de impedância alta (fio interrompido), portanto
não é necessário executar o teste antes dos movimentos.
m
ATENÇÃO: Se forem ligadas mais bandas no mesmo
terminal, a ligação deve ser feita em série, excepto no caso
das bandas resistivas que vão ligadas em paralelo.

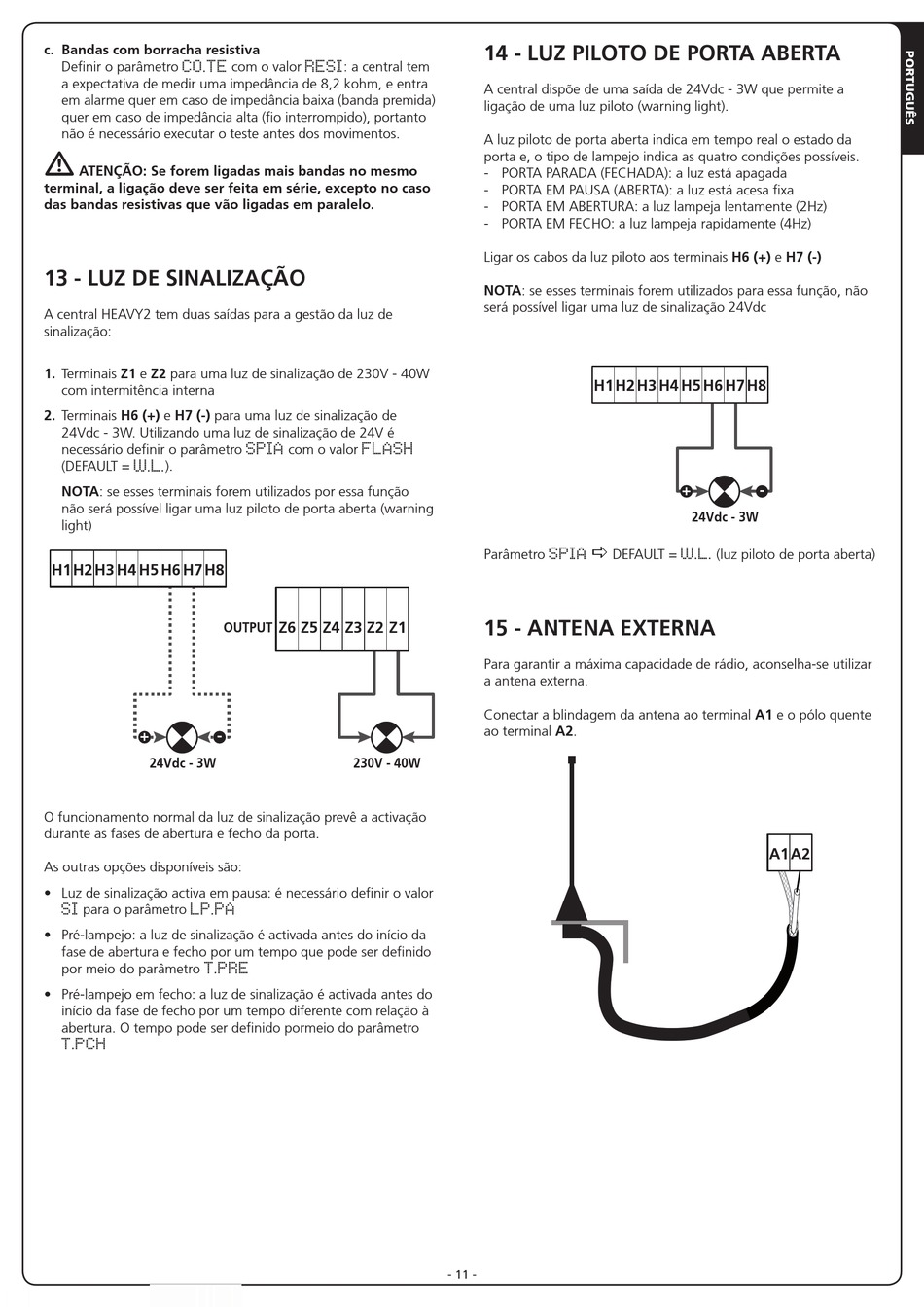

13 - LUZ DE SINALIZAÇÃO
A central HEAVY2 tem duas saídas para a gestão da luz de
sinalização:
1. Terminais Z1 e Z2 para uma luz de sinalização de 230V - 40W
com intermitência interna
2. Terminais H6 (+) e H7 (-) para uma luz de sinalização de
24Vdc - 3W. Utilizando uma luz de sinalização de 24V é
necessário definir o parâmetro
(DEFAULT = ).
W.L.
NOTA: se esses terminais forem utilizados por essa função
não será possível ligar uma luz piloto de porta aberta (warning
light)
H1H2 H3 H4 H5 H6 H7 H8
+ -
24Vdc - 3W
O funcionamento normal da luz de sinalização prevê a activação
durante as fases de abertura e fecho da porta.
As outras opções disponíveis são:
• Luz de sinalização activa em pausa: é necessário definir o valor
para o parâmetro
SI LP.PA
• Pré-lampejo: a luz de sinalização é activada antes do início da
fase de abertura e fecho por um tempo que pode ser definido
por meio do parâmetro
T.PRE
• Pré-lampejo em fecho: a luz de sinalização é activada antes do
início da fase de fecho por um tempo diferente com relação à
abertura. O tempo pode ser definido pormeio do parâmetro
T.PCH
com o valor : a central tem
RESI
com o valor
SPIA FLASH
Z6 Z5 Z4 Z3 Z2 Z1
OUTPUT
230V - 40W

14 - LUZ PILOTO DE PORTA ABERTA

A central dispõe de uma saída de 24Vdc - 3W que permite a
ligação de uma luz piloto (warning light).
A luz piloto de porta aberta indica em tempo real o estado da
porta e, o tipo de lampejo indica as quatro condições possíveis.
- PORTA PARADA (FECHADA): a luz está apagada
- PORTA EM PAUSA (ABERTA): a luz está acesa fixa
- PORTA EM ABERTURA: a luz lampeja lentamente (2Hz)
- PORTA EM FECHO: a luz lampeja rapidamente (4Hz)
Ligar os cabos da luz piloto aos terminais H6 (+) e H7 (-)
NOTA: se esses terminais forem utilizados para essa função, não
será possível ligar uma luz de sinalização 24Vdc
H1H2 H3 H4 H5 H6 H7 H8
a
Parâmetro DEFAULT =
SPIA

15 - ANTENA EXTERNA

Para garantir a máxima capacidade de rádio, aconselha-se utilizar
a antena externa.
Conectar a blindagem da antena ao terminal A1 e o pólo quente
ao terminal A2.
- 11 -
+ -
24Vdc - 3W
(luz piloto de porta aberta)
W.L.
A1A2
