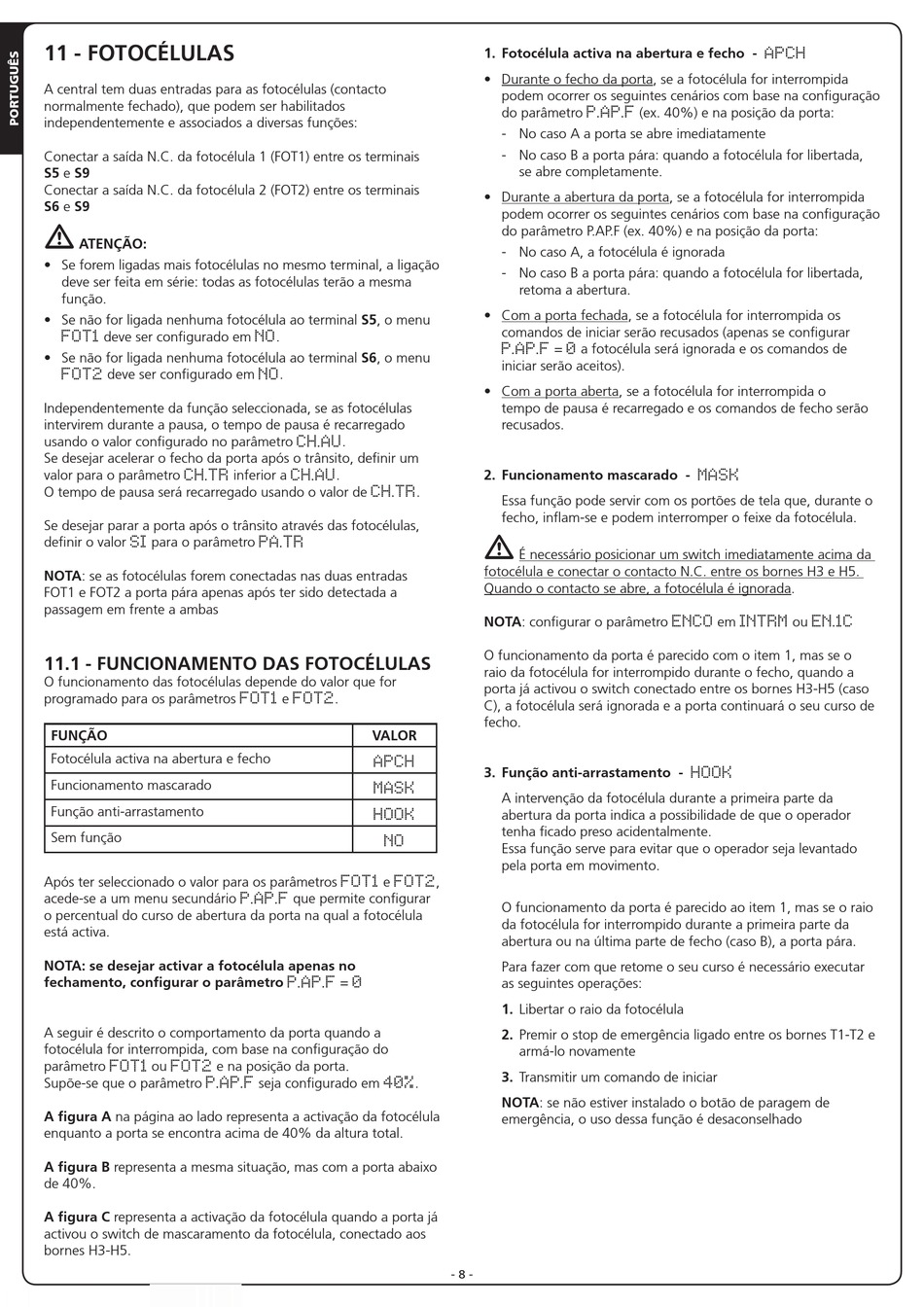

11 - FOTOCÉLULAS
A central tem duas entradas para as fotocélulas (contacto
normalmente fechado), que podem ser habilitados
independentemente e associados a diversas funções:
Conectar a saída N.C. da fotocélula 1 (FOT1) entre os terminais
S5 e S9
Conectar a saída N.C. da fotocélula 2 (FOT2) entre os terminais
S6 e S9
m
ATENÇÃO:
• Se forem ligadas mais fotocélulas no mesmo terminal, a ligação
deve ser feita em série: todas as fotocélulas terão a mesma
função.
• Se não for ligada nenhuma fotocélula ao terminal S5, o menu
deve ser configurado em
FOT1
• Se não for ligada nenhuma fotocélula ao terminal S6, o menu
deve ser configurado em
FOT2
Independentemente da função seleccionada, se as fotocélulas
intervirem durante a pausa, o tempo de pausa é recarregado
usando o valor configurado no parâmetro
Se desejar acelerar o fecho da porta após o trânsito, definir um
valor para o parâmetro
CH.TR
O tempo de pausa será recarregado usando o valor de
Se desejar parar a porta após o trânsito através das fotocélulas,
definir o valor para o parâmetro
SI
NOTA: se as fotocélulas forem conectadas nas duas entradas
FOT1 e FOT2 a porta pára apenas após ter sido detectada a
passagem em frente a ambas
11.1 - FUNCIONAMENTO DAS FOTOCÉLULAS
O funcionamento das fotocélulas depende do valor que for
programado para os parâmetros
FUNÇÃO
Fotocélula activa na abertura e fecho
Funcionamento mascarado
Função anti-arrastamento
Sem função
Após ter seleccionado o valor para os parâmetros
acede-se a um menu secundário
o percentual do curso de abertura da porta na qual a fotocélula
está activa.
NOTA: se desejar activar a fotocélula apenas no
fechamento, configurar o parâmetro
A seguir é descrito o comportamento da porta quando a
fotocélula for interrompida, com base na configuração do
parâmetro ou e na posição da porta.
FOT1 FOT2
Supõe-se que o parâmetro
P.AP.F
A figura A na página ao lado representa a activação da fotocélula
enquanto a porta se encontra acima de 40% da altura total.
A figura B representa a mesma situação, mas com a porta abaixo
de 40%.
A figura C representa a activação da fotocélula quando a porta já
activou o switch de mascaramento da fotocélula, conectado aos
bornes H3-H5.
.
NO
.
NO
.
CH.AU
inferior a .
CH.AU
CH.TR
PA.TR
e .
FOT1 FOT2
VALOR
APCH
MASK
HOOK
NO
e
FOT1 FOT2
que permite configurar
P.AP.F
=
P.AP.F 0
seja configurado em
40%
1. Fotocélula activa na abertura e fecho -
• Durante o fecho da porta, se a fotocélula for interrompida
podem ocorrer os seguintes cenários com base na configuração
do parâmetro
P.AP.F
- No caso A a porta se abre imediatamente
- No caso B a porta pára: quando a fotocélula for libertada,
se abre completamente.
• Durante a abertura da porta, se a fotocélula for interrompida
podem ocorrer os seguintes cenários com base na configuração
do parâmetro P.AP.F (ex. 40%) e na posição da porta:
- No caso A, a fotocélula é ignorada
- No caso B a porta pára: quando a fotocélula for libertada,
retoma a abertura.
• Com a porta fechada, se a fotocélula for interrompida os
comandos de iniciar serão recusados (apenas se configurar
= a fotocélula será ignorada e os comandos de
P.AP.F 0
iniciar serão aceitos).
• Com a porta aberta, se a fotocélula for interrompida o
tempo de pausa é recarregado e os comandos de fecho serão
recusados.
2. Funcionamento mascarado -
.
Essa função pode servir com os portões de tela que, durante o
fecho, inflam-se e podem interromper o feixe da fotocélula.
m
É necessário posicionar um switch imediatamente acima da
fotocélula e conectar o contacto N.C. entre os bornes H3 e H5.
Quando o contacto se abre, a fotocélula é ignorada.
NOTA: configurar o parâmetro
O funcionamento da porta é parecido com o item 1, mas se o
raio da fotocélula for interrompido durante o fecho, quando a
porta já activou o switch conectado entre os bornes H3-H5 (caso
C), a fotocélula será ignorada e a porta continuará o seu curso de
fecho.
3. Função anti-arrastamento -
A intervenção da fotocélula durante a primeira parte da
abertura da porta indica a possibilidade de que o operador
tenha ficado preso acidentalmente.
Essa função serve para evitar que o operador seja levantado
pela porta em movimento.
,
O funcionamento da porta é parecido ao item 1, mas se o raio
da fotocélula for interrompido durante a primeira parte da
abertura ou na última parte de fecho (caso B), a porta pára.
Para fazer com que retome o seu curso é necessário executar
as seguintes operações:
1. Libertar o raio da fotocélula
2. Premir o stop de emergência ligado entre os bornes T1-T2 e
armá-lo novamente
3. Transmitir um comando de iniciar
.
NOTA: se não estiver instalado o botão de paragem de
emergência, o uso dessa função é desaconselhado
- 8 -
APCH
(ex. 40%) e na posição da porta:
MASK
em ou
ENCO INTRM EN.1C
HOOK
