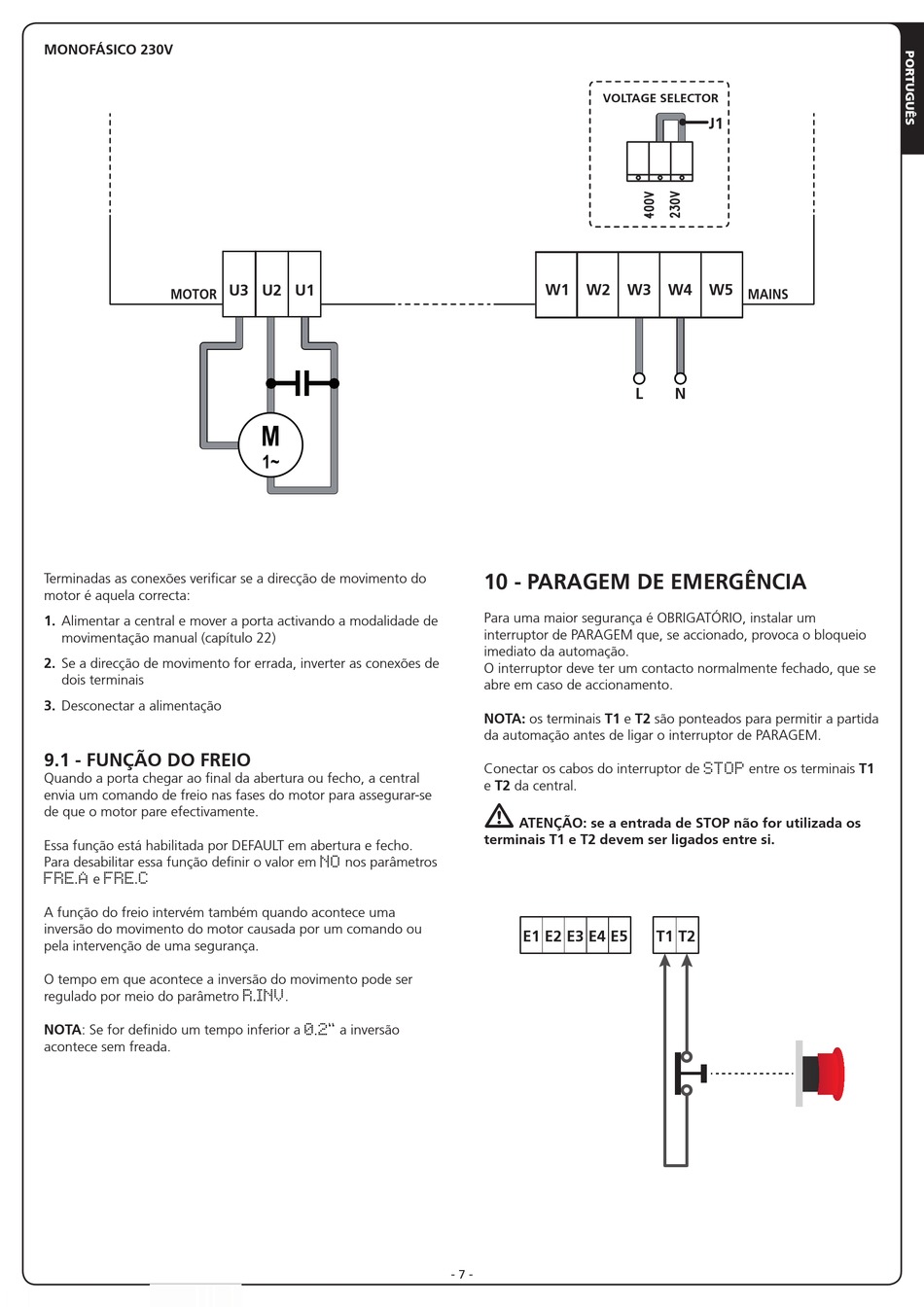

Função Do Freio; Paragem De Emergência - V2 HEAVY2 series Bedienungsanleitung

MONOFÁSICO 230V
MOTOR
Terminadas as conexões verificar se a direcção de movimento do
motor é aquela correcta:
1. Alimentar a central e mover a porta activando a modalidade de
movimentação manual (capítulo 22)
2. Se a direcção de movimento for errada, inverter as conexões de
dois terminais
3. Desconectar a alimentação
9.1 - FUNÇÃO DO FREIO
Quando a porta chegar ao final da abertura ou fecho, a central
envia um comando de freio nas fases do motor para assegurar-se
de que o motor pare efectivamente.
Essa função está habilitada por DEFAULT em abertura e fecho.
Para desabilitar essa função definir o valor em
e
FRE.A FRE.C
A função do freio intervém também quando acontece uma
inversão do movimento do motor causada por um comando ou
pela intervenção de uma segurança.
O tempo em que acontece a inversão do movimento pode ser
regulado por meio do parâmetro
NOTA: Se for definido um tempo inferior a
acontece sem freada.
U3 U2 U1
M
1~
nos parâmetros
NO
.
R.INV
a inversão
0.2"
VOLTAGE SELECTOR
W1 W2
10 - PARAGEM DE EMERGÊNCIA
Para uma maior segurança é OBRIGATÓRIO, instalar um
interruptor de PARAGEM que, se accionado, provoca o bloqueio
imediato da automação.
O interruptor deve ter um contacto normalmente fechado, que se
abre em caso de accionamento.
NOTA: os terminais T1 e T2 são ponteados para permitir a partida
da automação antes de ligar o interruptor de PARAGEM.
Conectar os cabos do interruptor de
e T2 da central.
m
ATENÇÃO: se a entrada de STOP não for utilizada os
terminais T1 e T2 devem ser ligados entre si.
E1 E2 E3 E4 E5
- 7 -
J1
W3 W4 W5
MAINS
L N
entre os terminais T1
STOP
T1 T2
