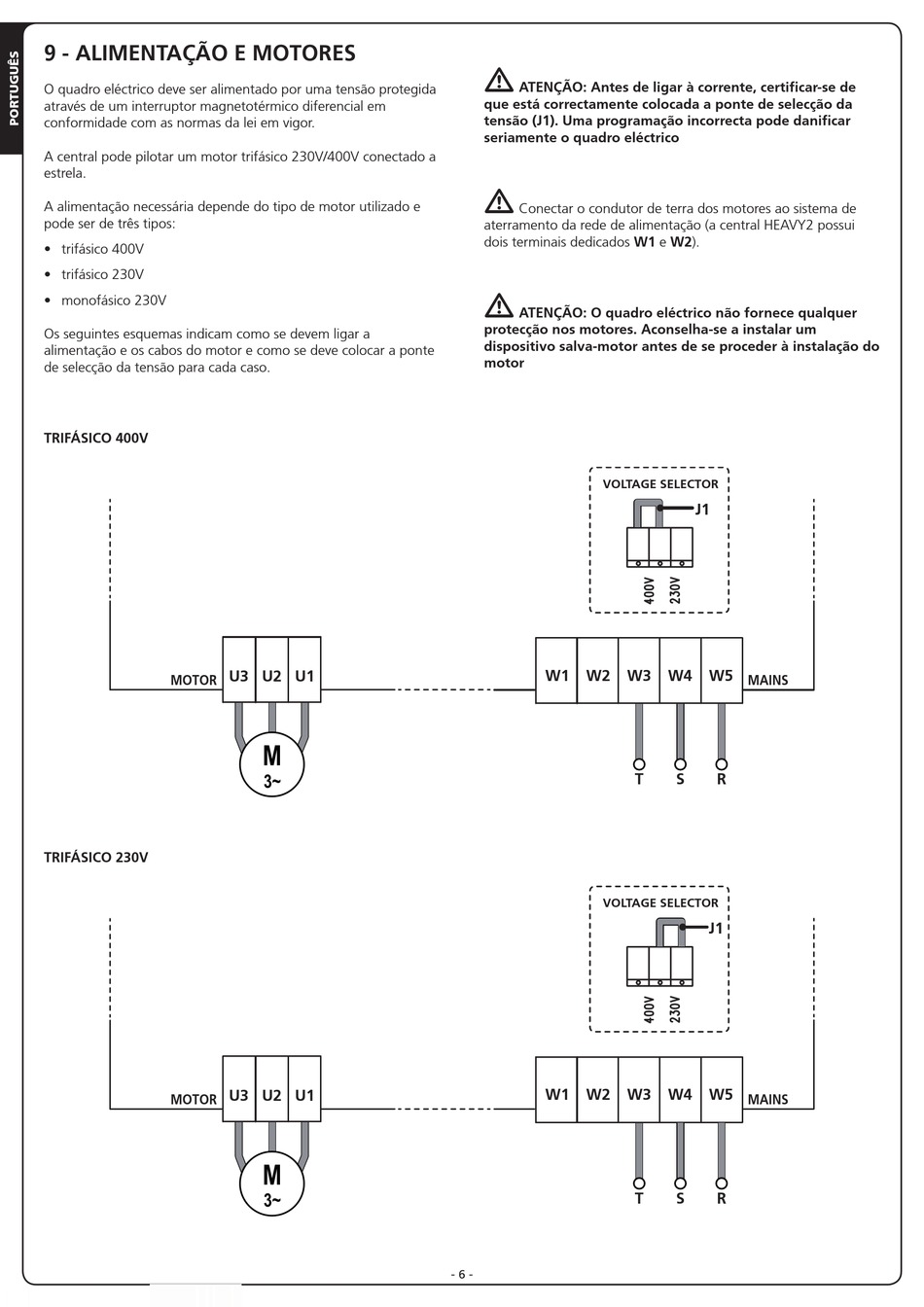

9 - ALIMENTAÇÃO E MOTORES
O quadro eléctrico deve ser alimentado por uma tensão protegida
através de um interruptor magnetotérmico diferencial em
conformidade com as normas da lei em vigor.
A central pode pilotar um motor trifásico 230V/400V conectado a
estrela.
A alimentação necessária depende do tipo de motor utilizado e
pode ser de três tipos:
• trifásico 400V
• trifásico 230V
• monofásico 230V
Os seguintes esquemas indicam como se devem ligar a
alimentação e os cabos do motor e como se deve colocar a ponte
de selecção da tensão para cada caso.
TRIFÁSICO 400V
MOTOR
TRIFÁSICO 230V
MOTOR
U3 U2 U1
M
3~
U3 U2 U1
M
3~
m
ATENÇÃO: Antes de ligar à corrente, certificar-se de
que está correctamente colocada a ponte de selecção da
tensão (J1). Uma programação incorrecta pode danificar
seriamente o quadro eléctrico
m
Conectar o condutor de terra dos motores ao sistema de
aterramento da rede de alimentação (a central HEAVY2 possui
dois terminais dedicados W1 e W2).
m
ATENÇÃO: O quadro eléctrico não fornece qualquer
protecção nos motores. Aconselha-se a instalar um
dispositivo salva-motor antes de se proceder à instalação do
motor
VOLTAGE SELECTOR
W1 W2
VOLTAGE SELECTOR
W1 W2
- 6 -
J1
W3 W4 W5
MAINS
T S R
J1
W3 W4 W5
MAINS
T S R
