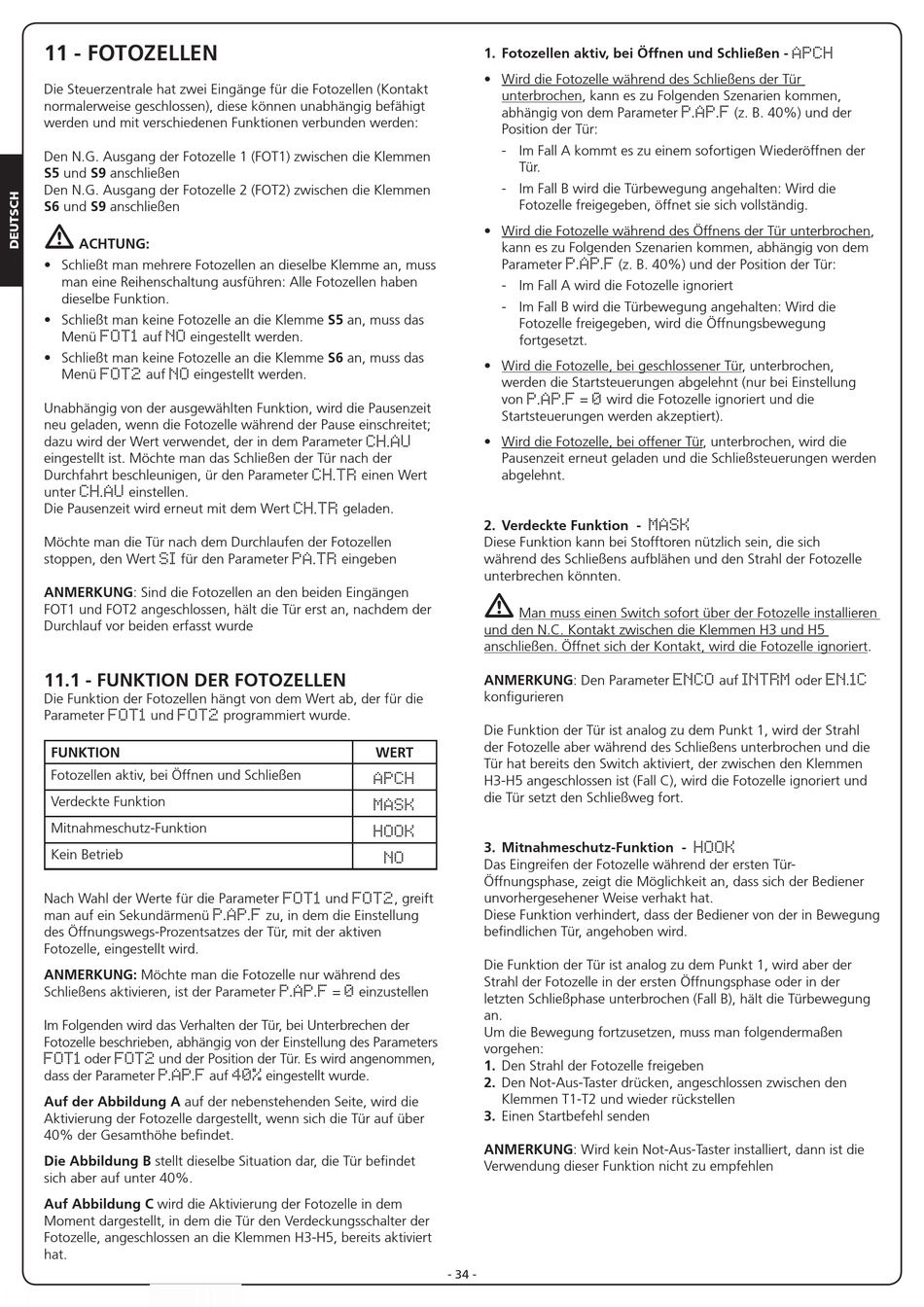

11 - FOTOZELLEN

Die Steuerzentrale hat zwei Eingänge für die Fotozellen (Kontakt
normalerweise geschlossen), diese können unabhängig befähigt
werden und mit verschiedenen Funktionen verbunden werden:
Den N.G. Ausgang der Fotozelle 1 (FOT1) zwischen die Klemmen
S5 und S9 anschließen
Den N.G. Ausgang der Fotozelle 2 (FOT2) zwischen die Klemmen
S6 und S9 anschließen
m
ACHTUNG:
• Schließt man mehrere Fotozellen an dieselbe Klemme an, muss
man eine Reihenschaltung ausführen: Alle Fotozellen haben
dieselbe Funktion.
• Schließt man keine Fotozelle an die Klemme S5 an, muss das
Menü auf eingestellt werden.
FOT1 NO
• Schließt man keine Fotozelle an die Klemme S6 an, muss das
Menü auf eingestellt werden.
FOT2 NO
Unabhängig von der ausgewählten Funktion, wird die Pausenzeit
neu geladen, wenn die Fotozelle während der Pause einschreitet;
dazu wird der Wert verwendet, der in dem Parameter
eingestellt ist. Möchte man das Schließen der Tür nach der
Durchfahrt beschleunigen, ür den Parameter
unter einstellen.
CH.AU
Die Pausenzeit wird erneut mit dem Wert
Möchte man die Tür nach dem Durchlaufen der Fotozellen
stoppen, den Wert für den Parameter
SI
ANMERKUNG: Sind die Fotozellen an den beiden Eingängen
FOT1 und FOT2 angeschlossen, hält die Tür erst an, nachdem der
Durchlauf vor beiden erfasst wurde

11.1 - FUNKTION DER FOTOZELLEN

Die Funktion der Fotozellen hängt von dem Wert ab, der für die
Parameter und
FOT1 FOT2
FUNKTION
Fotozellen aktiv, bei Öffnen und Schließen
Verdeckte Funktion
Mitnahmeschutz-Funktion
Kein Betrieb
Nach Wahl der Werte für die Parameter
man auf ein Sekundärmenü
P.AP.F
des Öffnungswegs-Prozentsatzes der Tür, mit der aktiven
Fotozelle, eingestellt wird.
ANMERKUNG: Möchte man die Fotozelle nur während des
Schließens aktivieren, ist der Parameter
Im Folgenden wird das Verhalten der Tür, bei Unterbrechen der
Fotozelle beschrieben, abhängig von der Einstellung des Parameters
oder und der Position der Tür. Es wird angenommen,
FOT1 FOT2
dass der Parameter auf
P.AP.F
Auf der Abbildung A auf der nebenstehenden Seite, wird die
Aktivierung der Fotozelle dargestellt, wenn sich die Tür auf über
40% der Gesamthöhe befindet.
Die Abbildung B stellt dieselbe Situation dar, die Tür befindet
sich aber auf unter 40%.
Auf Abbildung C wird die Aktivierung der Fotozelle in dem
Moment dargestellt, in dem die Tür den Verdeckungsschalter der
Fotozelle, angeschlossen an die Klemmen H3-H5, bereits aktiviert
hat.
CH.AU
einen Wert
CH.TR
geladen.
CH.TR
eingeben
PA.TR
programmiert wurde.
WERT
APCH
MASK
HOOK
NO
und , greift
FOT1 FOT2
zu, in dem die Einstellung
= einzustellen
P.AP.F 0
eingestellt wurde.
40%
1. Fotozellen aktiv, bei Öffnen und Schließen -
• Wird die Fotozelle während des Schließens der Tür
unterbrochen, kann es zu Folgenden Szenarien kommen,
abhängig von dem Parameter
Position der Tür:
- Im Fall A kommt es zu einem sofortigen Wiederöffnen der
Tür.
- Im Fall B wird die Türbewegung angehalten: Wird die
Fotozelle freigegeben, öffnet sie sich vollständig.
• Wird die Fotozelle während des Öffnens der Tür unterbrochen,
kann es zu Folgenden Szenarien kommen, abhängig von dem
Parameter (z. B. 40%) und der Position der Tür:
P.AP.F
- Im Fall A wird die Fotozelle ignoriert
- Im Fall B wird die Türbewegung angehalten: Wird die
Fotozelle freigegeben, wird die Öffnungsbewegung
fortgesetzt.
• Wird die Fotozelle, bei geschlossener Tür, unterbrochen,
werden die Startsteuerungen abgelehnt (nur bei Einstellung
von = wird die Fotozelle ignoriert und die
P.AP.F 0
Startsteuerungen werden akzeptiert).
• Wird die Fotozelle, bei offener Tür, unterbrochen, wird die
Pausenzeit erneut geladen und die Schließsteuerungen werden
abgelehnt.
2. Verdeckte Funktion -
Diese Funktion kann bei Stofftoren nützlich sein, die sich
während des Schließens aufblähen und den Strahl der Fotozelle
unterbrechen könnten.
m
Man muss einen Switch sofort über der Fotozelle installieren
und den N.C. Kontakt zwischen die Klemmen H3 und H5
anschließen. Öffnet sich der Kontakt, wird die Fotozelle ignoriert.
ANMERKUNG: Den Parameter
konfigurieren
Die Funktion der Tür ist analog zu dem Punkt 1, wird der Strahl
der Fotozelle aber während des Schließens unterbrochen und die
Tür hat bereits den Switch aktiviert, der zwischen den Klemmen
H3-H5 angeschlossen ist (Fall C), wird die Fotozelle ignoriert und
die Tür setzt den Schließweg fort.
3. Mitnahmeschutz-Funktion -
Das Eingreifen der Fotozelle während der ersten Tür-
Öffnungsphase, zeigt die Möglichkeit an, dass sich der Bediener
unvorhergesehener Weise verhakt hat.
Diese Funktion verhindert, dass der Bediener von der in Bewegung
befindlichen Tür, angehoben wird.
Die Funktion der Tür ist analog zu dem Punkt 1, wird aber der
Strahl der Fotozelle in der ersten Öffnungsphase oder in der
letzten Schließphase unterbrochen (Fall B), hält die Türbewegung
an.
Um die Bewegung fortzusetzen, muss man folgendermaßen
vorgehen:
1. Den Strahl der Fotozelle freigeben
2. Den Not-Aus-Taster drücken, angeschlossen zwischen den
Klemmen T1-T2 und wieder rückstellen
3. Einen Startbefehl senden
ANMERKUNG: Wird kein Not-Aus-Taster installiert, dann ist die
Verwendung dieser Funktion nicht zu empfehlen
- 34 -
APCH
(z. B. 40%) und der
P.AP.F
MASK
auf oder
ENCO INTRM
HOOK
EN.1C
