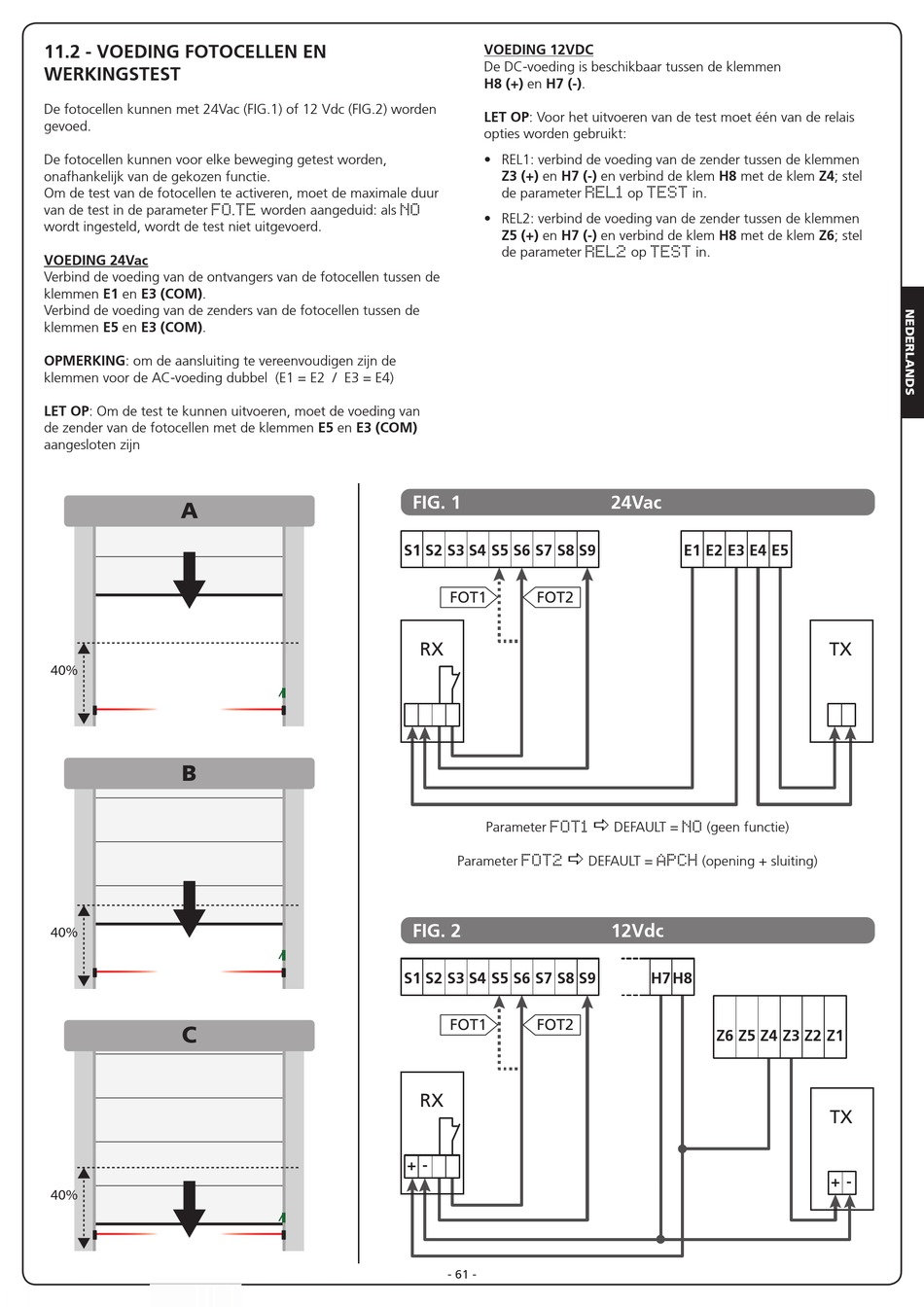

11.2 - VOEDING FOTOCELLEN EN
WERKINGSTEST
De fotocellen kunnen met 24Vac (FIG.1) of 12 Vdc (FIG.2) worden
gevoed.
De fotocellen kunnen voor elke beweging getest worden,
onafhankelijk van de gekozen functie.
Om de test van de fotocellen te activeren, moet de maximale duur
van de test in de parameter
FO.TE
wordt ingesteld, wordt de test niet uitgevoerd.
VOEDING 24Vac
Verbind de voeding van de ontvangers van de fotocellen tussen de
klemmen E1 en E3 (COM).
Verbind de voeding van de zenders van de fotocellen tussen de
klemmen E5 en E3 (COM).
OPMERKING: om de aansluiting te vereenvoudigen zijn de
klemmen voor de AC-voeding dubbel (E1 = E2 / E3 = E4)
LET OP: Om de test te kunnen uitvoeren, moet de voeding van
de zender van de fotocellen met de klemmen E5 en E3 (COM)
aangesloten zijn
A
40%
B
40%
C
40%
worden aangeduid: als
NO
FIG. 1
S1 S2 S3 S4 S5 S6 S7 S8 S9
RX
FIG. 2
S1 S2 S3 S4 S5 S6 S7 S8 S9
RX
+ -
VOEDING 12VDC
De DC-voeding is beschikbaar tussen de klemmen
H8 (+) en H7 (-).
LET OP: Voor het uitvoeren van de test moet één van de relais
opties worden gebruikt:
• REL1: verbind de voeding van de zender tussen de klemmen
Z3 (+) en H7 (-) en verbind de klem H8 met de klem Z4; stel
de parameter
REL1
• REL2: verbind de voeding van de zender tussen de klemmen
Z5 (+) en H7 (-) en verbind de klem H8 met de klem Z6; stel
de parameter
REL2
24Vac
FOT1 FOT2
a
Parameter DEFAULT =
FOT1
a
Parameter DEFAULT =
FOT2
12Vdc
FOT1 FOT2
- 61 -
op in.
TEST
op in.
TEST
E1 E2 E3 E4 E5
(geen functie)
NO
(opening + sluiting)
APCH
H7 H8
Z6 Z5 Z4 Z3
TX
Z2 Z1
TX
+ -
