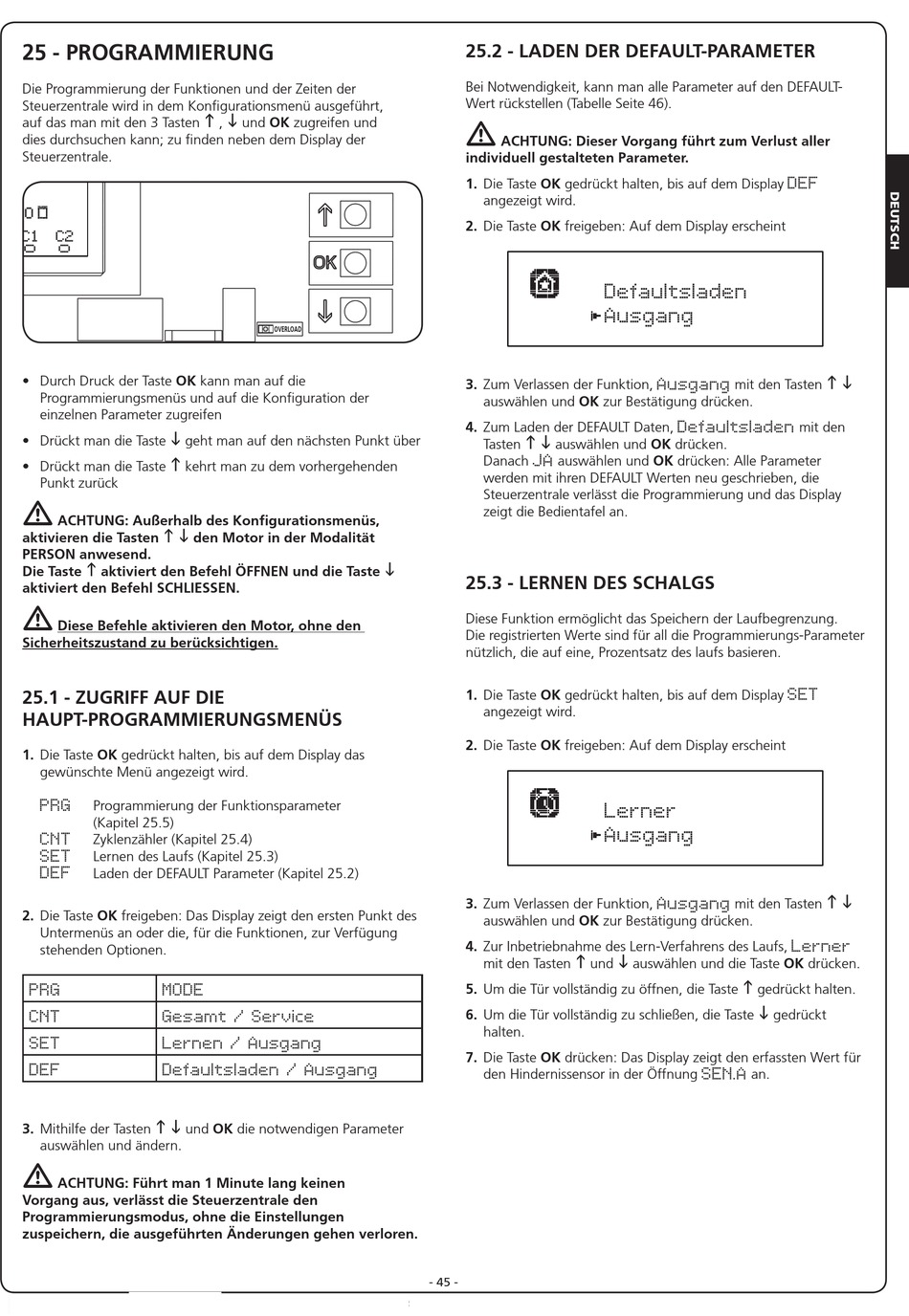

25 - PROGRAMMIERUNG

Die Programmierung der Funktionen und der Zeiten der
Steuerzentrale wird in dem Konfigurationsmenü ausgeführt,
auf das man mit den 3 Tasten
dies durchsuchen kann; zu finden neben dem Display der
Steuerzentrale.
ESA
f2 c1 c2
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
• Durch Druck der Taste OK kann man auf die
Programmierungsmenüs und auf die Konfiguration der
einzelnen Parameter zugreifen
Z6 Z5 Z4
OUTPUT
• Drückt man die Taste
• Drückt man die Taste
Punkt zurück
m
ACHTUNG: Außerhalb des Konfigurationsmenüs,
aktivieren die Tasten
PERSON anwesend.
h
Die Taste aktiviert den Befehl ÖFFNEN und die Taste
aktiviert den Befehl SCHLIESSEN.
m
Diese Befehle aktivieren den Motor, ohne den
Sicherheitszustand zu berücksichtigen.
25.1 - ZUGRIFF AUF DIE
HAUPT-PROGRAMMIERUNGSMENÜS
1. Die Taste OK gedrückt halten, bis auf dem Display das
gewünschte Menü angezeigt wird.
Programmierung der Funktionsparameter
PRG
(Kapitel 25.5)
Zyklenzähler (Kapitel 25.4)
CNT
Lernen des Laufs (Kapitel 25.3)
SET
Laden der DEFAULT Parameter (Kapitel 25.2)
DEF
2. Die Taste OK freigeben: Das Display zeigt den ersten Punkt des
Untermenüs an oder die, für die Funktionen, zur Verfügung
stehenden Optionen.
PRG
CNT
SET
DEF
3. Mithilfe der Tasten
auswählen und ändern.
m
ACHTUNG: Führt man 1 Minute lang keinen
Vorgang aus, verlässt die Steuerzentrale den
Programmierungsmodus, ohne die Einstellungen
zuspeichern, die ausgeführten Änderungen gehen verloren.
h i
, und OK zugreifen und
FRONT PANEL
OVERLOAD
T1 T1
W1 W2
Z3 Z2 Z1
i
geht man auf den nächsten Punkt über
h
kehrt man zu dem vorhergehenden
h i
den Motor in der Modalität
MODE
Gesamt / Service
Lernen / Ausgang
Defaultsladen / Ausgang
h i
und OK die notwendigen Parameter

25.2 - LADEN DER DEFAULT-PARAMETER

Bei Notwendigkeit, kann man alle Parameter auf den DEFAULT-
Wert rückstellen (Tabelle Seite 46).
m
ACHTUNG: Dieser Vorgang führt zum Verlust aller
F2
individuell gestalteten Parameter.
F1
1. Die Taste OK gedrückt halten, bis auf dem Display
angezeigt wird.
2. Die Taste OK freigeben: Auf dem Display erscheint
3. Zum Verlassen der Funktion,
auswählen und OK zur Bestätigung drücken.
W3 W4 W5
MAINS
4. Zum Laden der DEFAULT Daten,
Tasten
Danach
werden mit ihren DEFAULT Werten neu geschrieben, die
Steuerzentrale verlässt die Programmierung und das Display
zeigt die Bedientafel an.
i

25.3 - LERNEN DES SCHALGS

Diese Funktion ermöglicht das Speichern der Laufbegrenzung.
Die registrierten Werte sind für all die Programmierungs-Parameter
nützlich, die auf eine, Prozentsatz des laufs basieren.
1. Die Taste OK gedrückt halten, bis auf dem Display
angezeigt wird.
2. Die Taste OK freigeben: Auf dem Display erscheint
3. Zum Verlassen der Funktion,
auswählen und OK zur Bestätigung drücken.
4. Zur Inbetriebnahme des Lern-Verfahrens des Laufs,
mit den Tasten
5. Um die Tür vollständig zu öffnen, die Taste
6. Um die Tür vollständig zu schließen, die Taste
halten.
7. Die Taste OK drücken: Das Display zeigt den erfassten Wert für
den Hindernissensor in der Öffnung
- 45 -
Defaultsladen
Ausgang
Ausgang
Defaultsladen
h i
auswählen und OK drücken.
auswählen und OK drücken: Alle Parameter
JA
Lerner
Ausgang
Ausgang
h i
auswählen und die Taste OK drücken.
und
DEF
h i
mit den Tasten
mit den
SET
h i
mit den Tasten
Lerner
h
gedrückt halten.
i
gedrückt
an.
SEN.A
