Blinker; Kontrollleuchte Offene Tür; Externe Antenne - V2 HEAVY2 series Bedienungsanleitung

c. Sicherheitsrippen aus ohmschem Gummi
Den Parameter auf den Wert
CO.TE
Die Steuerzentrale wartet auf die Messung einer Impedenz
von 8,2 kohm, sie versetzt sich sowohl bei niedriger Impedenz
(gedrückte Sicherheitsrippe), als auch bei hoher Impedenz
(unterbrochener Draht) in den Alarmzustand, der Test muss
also nicht vor den Bewegungen ausgeführt werden.
m
ACHTUNG: Schließt man mehrere Sicherheitsrippen an
dieselbe Klemme an, müssen diese in Reihe geschaltet werden,
mit Ausnahme der ohmschen Sicherheitsrippen, die parallel
geschaltet werden müssen.

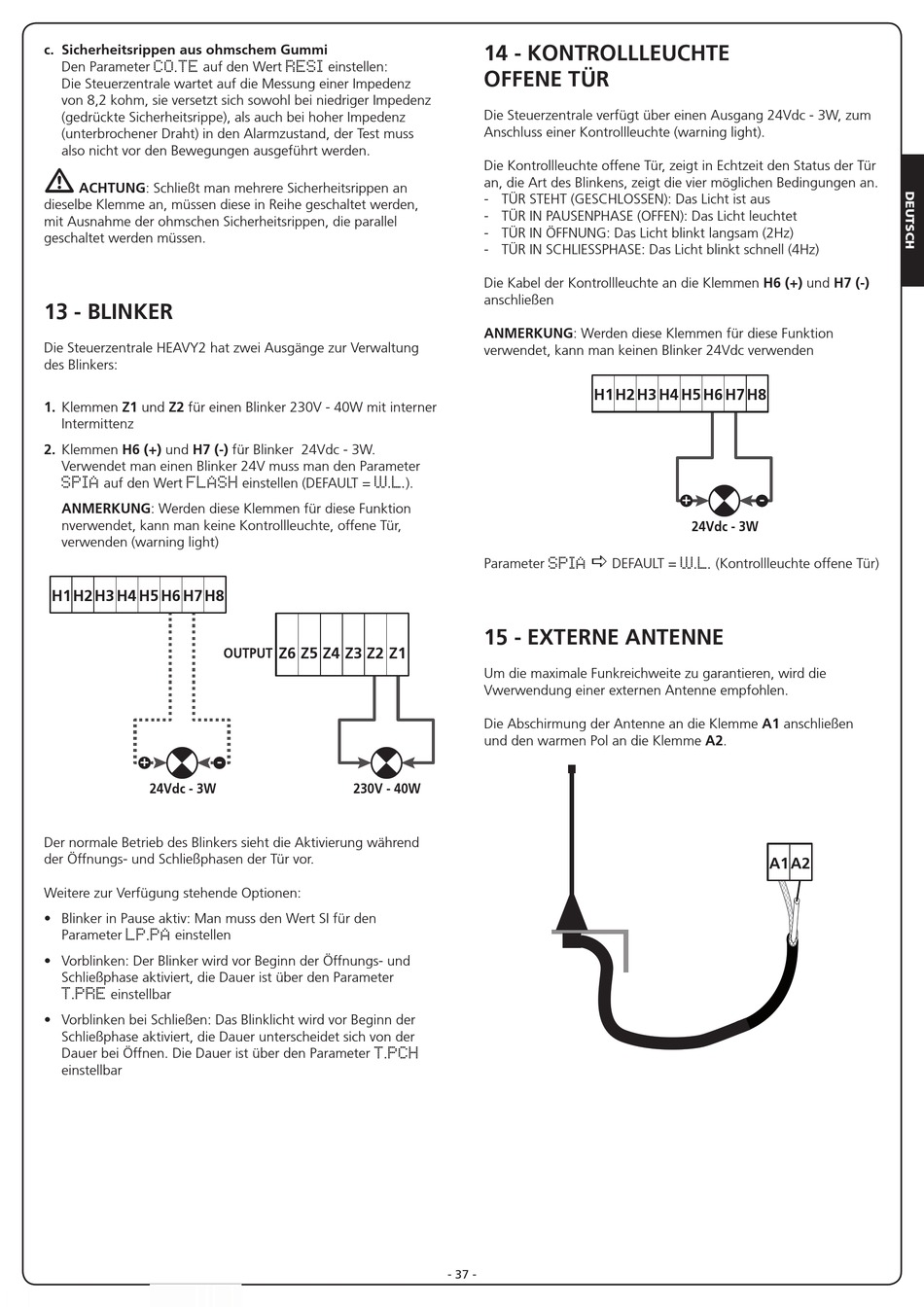

13 - BLINKER

Die Steuerzentrale HEAVY2 hat zwei Ausgänge zur Verwaltung
des Blinkers:
1. Klemmen Z1 und Z2 für einen Blinker 230V - 40W mit interner
Intermittenz
2. Klemmen H6 (+) und H7 (-) für Blinker 24Vdc - 3W.
Verwendet man einen Blinker 24V muss man den Parameter
auf den Wert
SPIA FLASH
ANMERKUNG: Werden diese Klemmen für diese Funktion
nverwendet, kann man keine Kontrollleuchte, offene Tür,
verwenden (warning light)
H1H2 H3 H4 H5 H6 H7 H8
+ -
24Vdc - 3W
Der normale Betrieb des Blinkers sieht die Aktivierung während
der Öffnungs- und Schließphasen der Tür vor.
Weitere zur Verfügung stehende Optionen:
• Blinker in Pause aktiv: Man muss den Wert SI für den
Parameter einstellen
LP.PA
• Vorblinken: Der Blinker wird vor Beginn der Öffnungs- und
Schließphase aktiviert, die Dauer ist über den Parameter
einstellbar
T.PRE
• Vorblinken bei Schließen: Das Blinklicht wird vor Beginn der
Schließphase aktiviert, die Dauer unterscheidet sich von der
Dauer bei Öffnen. Die Dauer ist über den Parameter
einstellbar
einstellen:
RESI
einstellen (DEFAULT =
W.L.
Z6 Z5 Z4 Z3 Z2 Z1
OUTPUT
230V - 40W
T.PCH
14 - KONTROLLLEUCHTE
OFFENE TÜR
Die Steuerzentrale verfügt über einen Ausgang 24Vdc - 3W, zum
Anschluss einer Kontrollleuchte (warning light).
Die Kontrollleuchte offene Tür, zeigt in Echtzeit den Status der Tür
an, die Art des Blinkens, zeigt die vier möglichen Bedingungen an.
- TÜR STEHT (GESCHLOSSEN): Das Licht ist aus
- TÜR IN PAUSENPHASE (OFFEN): Das Licht leuchtet
- TÜR IN ÖFFNUNG: Das Licht blinkt langsam (2Hz)
- TÜR IN SCHLIESSPHASE: Das Licht blinkt schnell (4Hz)
Die Kabel der Kontrollleuchte an die Klemmen H6 (+) und H7 (-)
anschließen
ANMERKUNG: Werden diese Klemmen für diese Funktion
verwendet, kann man keinen Blinker 24Vdc verwenden
).
Parameter
SPIA

15 - EXTERNE ANTENNE

Um die maximale Funkreichweite zu garantieren, wird die
Vwerwendung einer externen Antenne empfohlen.
Die Abschirmung der Antenne an die Klemme A1 anschließen
und den warmen Pol an die Klemme A2.
- 37 -
H1H2 H3 H4 H5 H6 H7 H8
+ -
24Vdc - 3W
a
DEFAULT = (Kontrollleuchte offene Tür)
W.L.
A1A2
