4.2.5
Wird der Start-Befehl wieder deaktiviert, bevor der Startablauf beendet ist, wird so-
fort der letzte Schritt des Startablaufs rückgängig gemacht. Danach läuft, beginnend
mit diesem Zustand, der Ablauf für das Stoppen.
Beispiel:
Wird während des Ablaufs der Zeit t
das Lösen der Bremse) der Startbefehl zurückgenommen, wird sofort die Mindest-
stromüberwachung deaktiviert. Nach Ablauf der Zeit t
gesperrt.
Wird ein neuer Start-Befehl gegeben, bevor der Ablauf zum Stoppen beendet ist, wird
sofort der letzte Schritt des Ablaufs rückgängig gemacht. Danach läuft, beginnend mit
diesem Zustand, der beschriebene Startablauf.
4.2.6
Schaltet der Frequenzumrichter wegen einer Störung ab, werden sofort die Signale
zum Lösen der Bremse und zum Schließen des Trennschützes deaktiviert. Nach dem
Quittieren der Störung kann der Antrieb wieder gestartet werden. Dabei laufen die
gleichen Schritte wie beim Startvorgang ab.
16
16

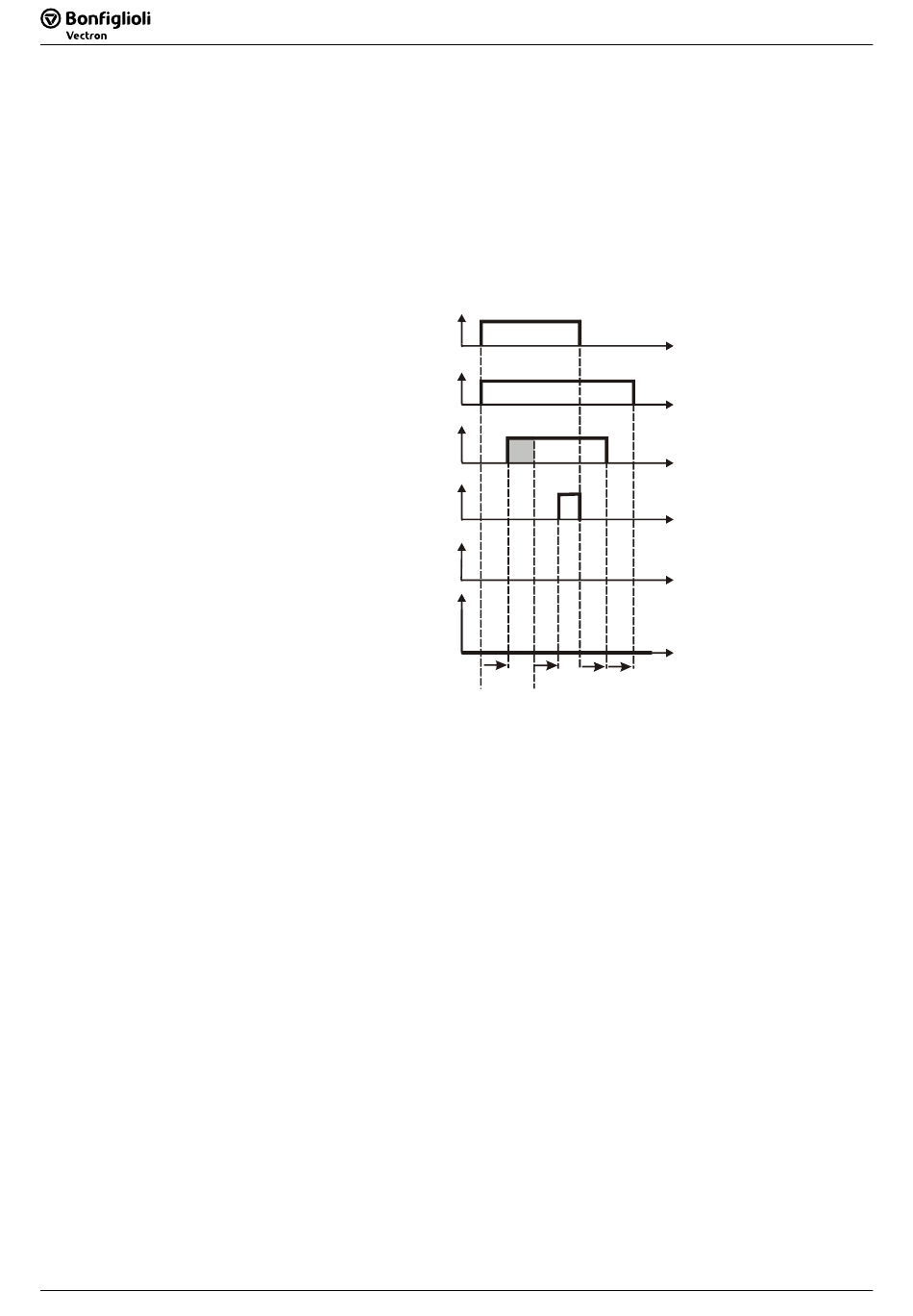

Abbruch des Start- oder Stoppvorgangs
Startbefehl
Ansteuerung
Trennschütz
Motorstrom
Überwachung
Motorstrom
Ansteuerung
Haltebremse
Frequenz-
sollwert
Auftreten einer Störung
(die Stromüberwachung ist aktiv, warten auf
3
werden dann die Endstufen
11
t
t
t
t
1
2
15
11
T
T
a
b
10/07
10/07
