4.11.1 Erdungszubehör
Der Umrichter wird mit einer Erdungsklemme und einer Erdungsklammer,
und Baugrößen 1 bis 3 werden mit einer Erdungsklammer geliefert, um
die Einhaltung der EMV-Bestimmungen zu erleichtern. Mit diesem
Zubehör können Kabelschirmungen auf einfache Weise geerdet werden,
ohne die „Pig-Tail"-Methode verwenden zu müssen. Kabelschirme
können abisoliert und mit Hilfe von (nicht mitgelieferten) Metallklemmen,
1
Metallklammern oder Kabelbindern an der Erdungsklammer befestigt
werden. Bitte beachten Sie, dass in Übereinstimmung mit den für das
jeweilige Signal geltenden Anschlussparametern die Schirmung in allen
Fällen durch die Klemme bis zum entsprechenden Anschluss am
Umrichter weitergeführt werden muss.
1
Für Kabel mit einem maximalen Außendurchmesser von 14 mm ist die
auf einer DIN-Schiene montierbare Kabelklammer SK14 (PHOENIX)
eine geeignete Erdungsklemme.
Einzelheiten zur Benutzung der geerdeten Metallplatte bei Baugröße 0
finden Sie in Abbildung 4-15.
Einzelheiten zum Befestigen der Erdungsklemme finden Sie in
Abbildung 4-16 und Abbildung 4-17.
Einzelheiten zum Befestigen der Erdungsklammer finden Sie in
Abbildung 4-18 und Abbildung 4-19.

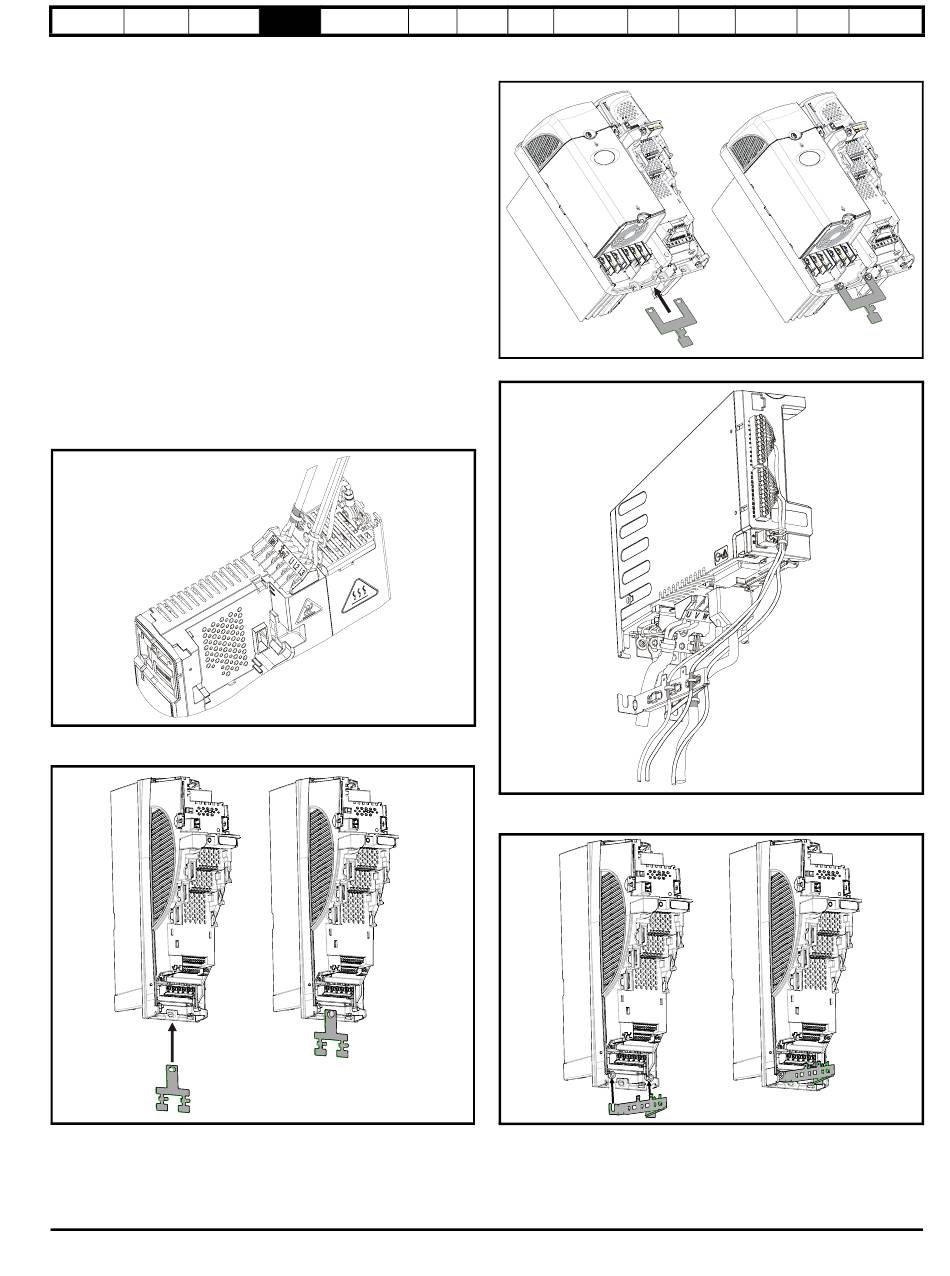

Abbildung 4-15 Verwendung der EMV-Klammer bei Baugröße 0
Abbildung 4-16 Anbringen der Erdungsklemme (Umrichter der
Baugrößen 1 und 2)
Unidrive SP Benutzerhandbuch
Ausgabenummer: 12
Elektrische Bedienung und Basispa-
Installation Softwarestruktur rameter
www.controltechniques.de
Inbetrieb- Optimie- SMARTCARD- Onboard-
nahme rung Betrieb
Abbildung 4-17 Anbringen der Erdungsklemme (Umrichter der
Baugröße 3)
Abbildung 4-18 Befestigung der Erdungsklammer (Baugröße 0)
Abbildung 4-19 Anbringen der Erdungsklammer (Umrichter der
Baugrößen 1 bis 6)
