3.11.2 Kühlkörper-Bremswiderstand bei Umrichtern der Baugrößen 1 und 2
Wenn der Umrichter für eine gewisse Zeit mit einer hohen Last betrieben wurde, kann der am Kühlkörper montierte Bremswiderstand
Temperaturen von über 70 °C erreichen. Der Kühlkörper und der Kühlkörper-Bremswiderstand dürfen nicht berührt werden.
WARNUNG
Um Brandgefahr zu vermeiden, wenn der Umrichter in Rückwandmontage angebracht und mit einem Bremswiderstand ausgestattet
ist, sollte die Rückwand aus einem nicht entflammbaren Werkstoff bestehen.
WARNUNG
Die Umrichter der Baugrößen 1 und 2 können mit einem Platz sparenden, am Kühlkörper angebrachten Bremswiderstand ausgerüstet werden.
Der Bremswiderstand kann in den Kühlkörperrippen des Umrichters montiert werden. Bei Verwendung des Kühlkörper-Bremswiderstands ist kein
externer thermischer Schutz erforderlich. Der Widerstand ist so ausgelegt, dass er im Fehlerfall sicher ausfällt. Der in der Software integrierte
thermische Schutz des Bremswiderstands ist standardmäßig konfiguriert. Der Bremswiderstand besitzt die Schutzart IP54 (NEMA12).
Bei Umrichtern in Durchsteckmontage, die mit einem Kühlkörper-Bremswiderstand bestückt sind, muss die Öffnung, in der der Umrichter sitzt, wie
in Abbildung 3-48 und Abbildung 3-49 dargestellt, geändert werden Durch diese Änderung wird eine ordnungsgemäße Durchführung der Kabel
und Abdeckungen für den Bremswiderstand gewährleistet.

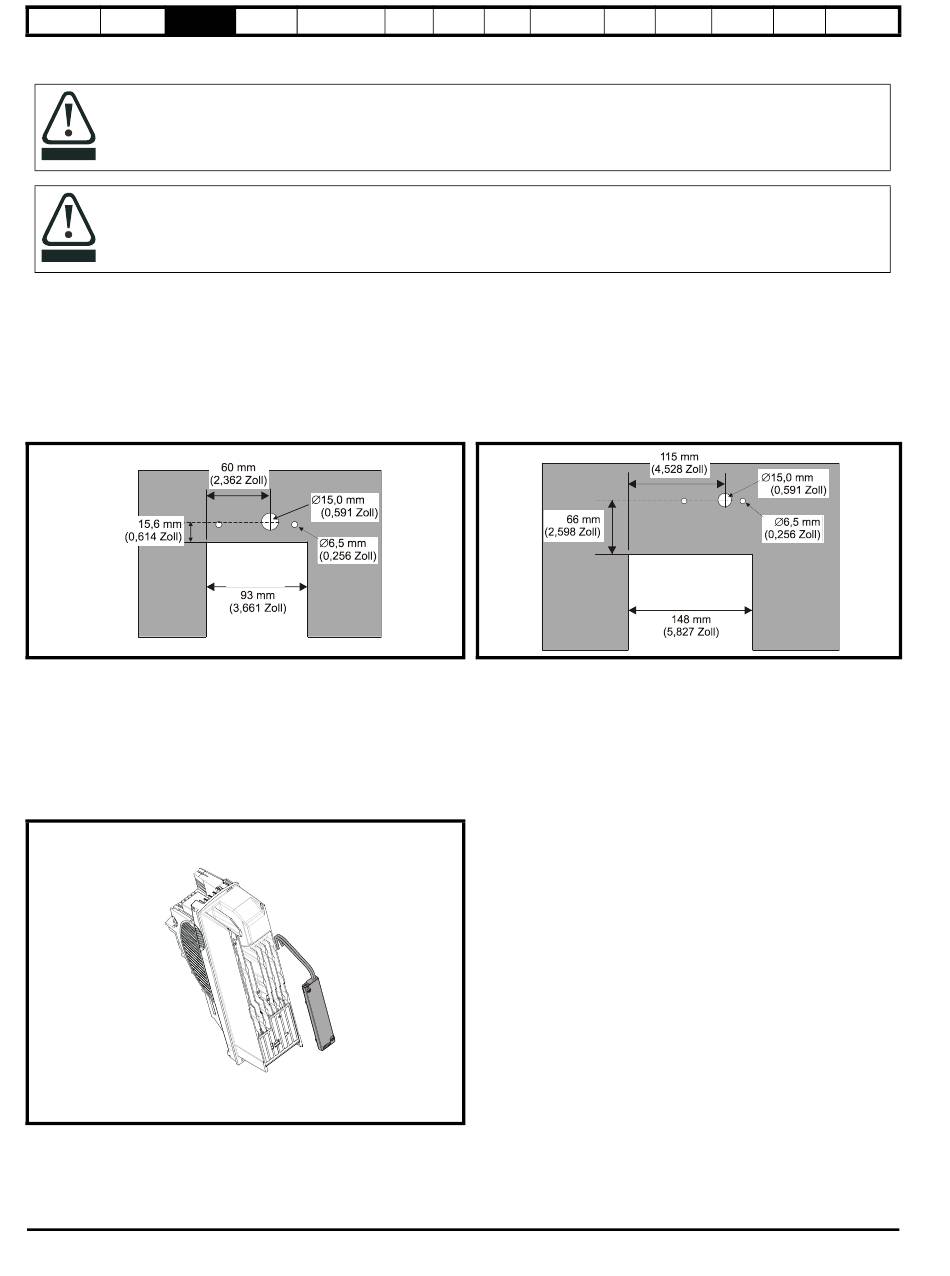

Abbildung 3-48 Aussparungsdaten für Durchsteckmontage,
Baugröße 1
Die Artikelnummern für die Bremswiderstände sind wie folgt:
Baugröße 1: 1220-2756-01
Baugröße 2: 1220-2758-01
3.11.3 Montageanweisungen für Bremswiderstand -
Baugröße 1
Abbildung 3-50 Anbringen des auf dem Kühlkörper montierten
Bremswiderstands für Umrichter der Baugröße 1
56
Elektrische Bedienung und Basispa-
Installation Softwarestruktur rameter
www.controltechniques.de
Inbetrieb- Optimie- SMARTCARD- Onboard-
nahme rung Betrieb
Abbildung 3-49 Aussparungsdaten für Durchsteckmontage,
Baugröße 2
Jeder Bausatz enthält folgende Teile:
• Eine Bremswiderstand-Baugruppe
• Eine Abdeckung für Durchsteckmontage
• Ein Installationsblatt
• Ein Drahtclip (nur Baugröße 2)
• Entfernen Sie beide Anschlussklemmenabdeckungen wie in
Abschnitt 3.3.1 Entfernen der Abdeckungen von
Anschlussklemmen auf Seite 26 beschrieben.
• Entfernen Sie die beiden Ausbrüche, die in einer Reihe mit den
Klemmenanschlüssen für den Bremswiderstand und die
Gleichspannungsversorgung liegen, wie in Abschnitt 3.3.2
Entfernen der Kabeleinführung sowie der Ausbrüche an den
Abdeckungen der Gleichspannungsanschlussklemmen auf
Seite 28 dargestellt.
• Montieren Sie den Bremswiderstand am Kühlkörper, wie in
Abbildung 3-50 gezeigt. Der Widerstand ist mit unverlierbaren
Schrauben versehen.
• Die Schrauben sind mit einem maximalen Drehmoment von 2 Nm
(1,5 lb ft) anzuziehen.
• Stellen Sie sicher, dass die Kabel zwischen den Rippen des
Kühlkörpers hindurch geführt werden, und achten Sie darauf, dass
die Kabel nicht zwischen den Kühlkörperrippen und dem
Bremswiderstand eingeklemmt werden.
