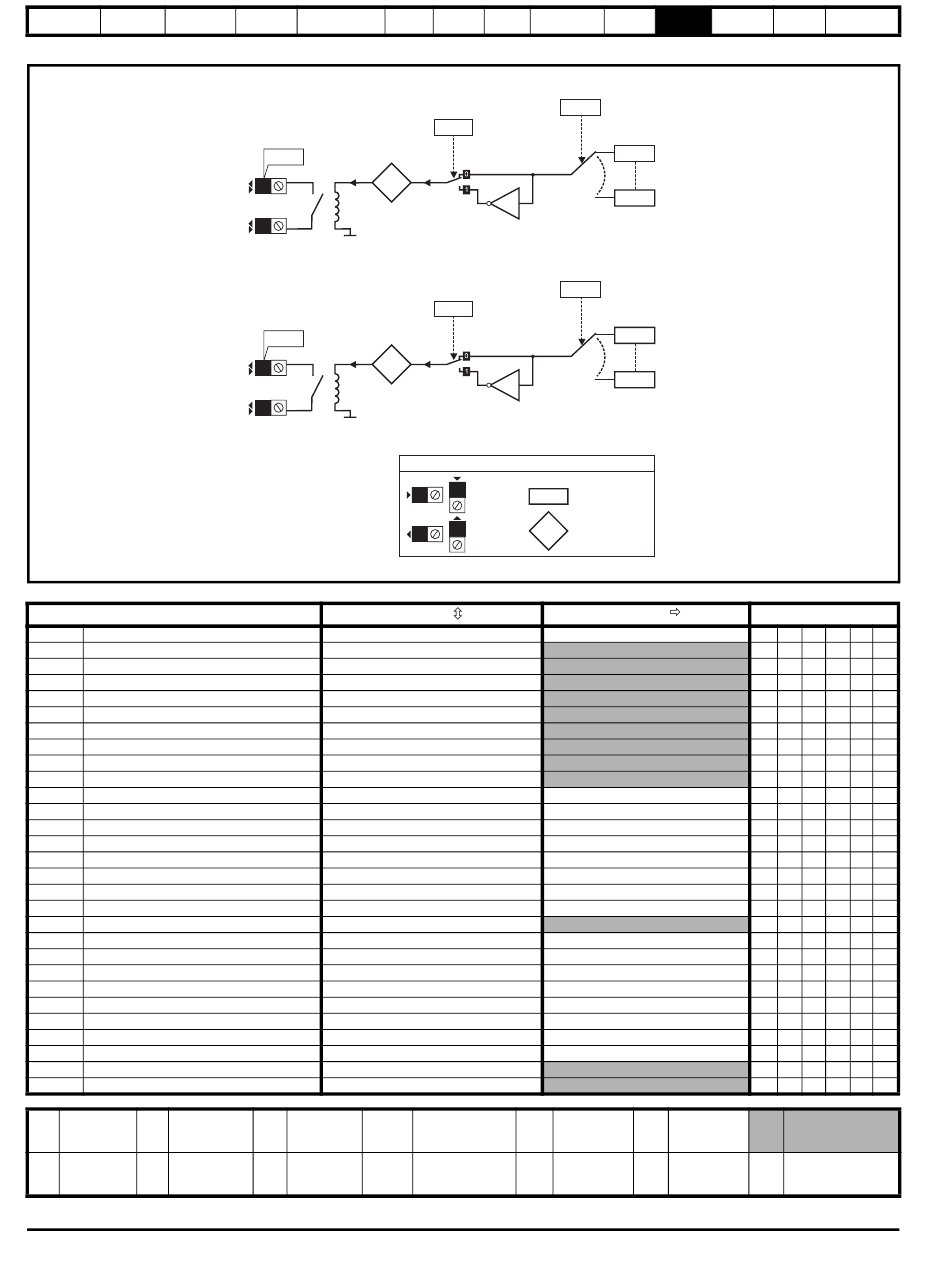

Abbildung 11-46 SM-I/O 120 V-Relais-Diagramm
SM-I/O 120 V: Parameter
Parameter
x.01 Solutions-Modulkennung
x.02 Solutions-Modul-Softwareversion
x.03 Status Digitaleingang 3 (T4)
x.04 Status Digitaleingang 4 (T5)
x.05 Status Digitaleingang 5 (T7)
x.06 Status Digitaleingang 6 (T8)
x.07 Status Relais 1
x.08 Status Relais 2
x.09 Status Digitaleingang 1 (T1)
x.10 Status Digitaleingang 2 (T2)
x.11 Invertierung Digitaleingang 1 (T1)
x.12 Invertierung Digitaleingang 2 (T2)
x.13 Invertierung Digitaleingang 3 (T4)
x.14 Invertierung Digitaleingang 4 (T5)
x.15 Invertierung Digitaleingang 5 (T7)
x.16 Invertierung Digitaleingang 6 (T8)
x.17 Invertierung Relaissignal 1
x.18 Invertierung Relaissignal 2
x.20 Digital-E/A-Statuswort
x.21 Zielparameter Digitaleingang 1 (T1)
x.22 Zielparameter Digitaleingang 2 (T2)
x.23 Zielparameter Digitaleingang 3 (T4)
x.24 Zielparameter Digitaleingang 4 (T5)
x.25 Zielparameter Digitaleingang 5 (T7)
x.26 Zielparameter Digitaleingang 6 (T8)
x.27 Relais 1: Quellparameter
x.28 Relais 2: Quellparameter
x.50 Solutions-Modul-Fehlerzustand*
x.51 Solutions-Modul-Softwareunterversion
Lesen/
Nur Lesen
LS Schreiben NL
(Read only)
(Read/Write)
Gefiltert Zielparameter
FI DE
(Filtered) (Destination)
