4 Installation

4.1 Installation der Erweiterungskarte

Vorgehensweise
1. Drücken Sie einen kleinen flachen Schraubendreher in den Schlitz in der Mitte der Abdeckung der Erweiterungsschnittstelle und
lösen Sie die Abdeckung vom Softstarter.
2. Richten Sie die Karte an der Erweiterungsschnittstelle aus.
3. Schieben Sie die Karte vorsichtig in den Führungsschienen ein, bis sie in den Softstarter einrastet.
Beispiel:
1

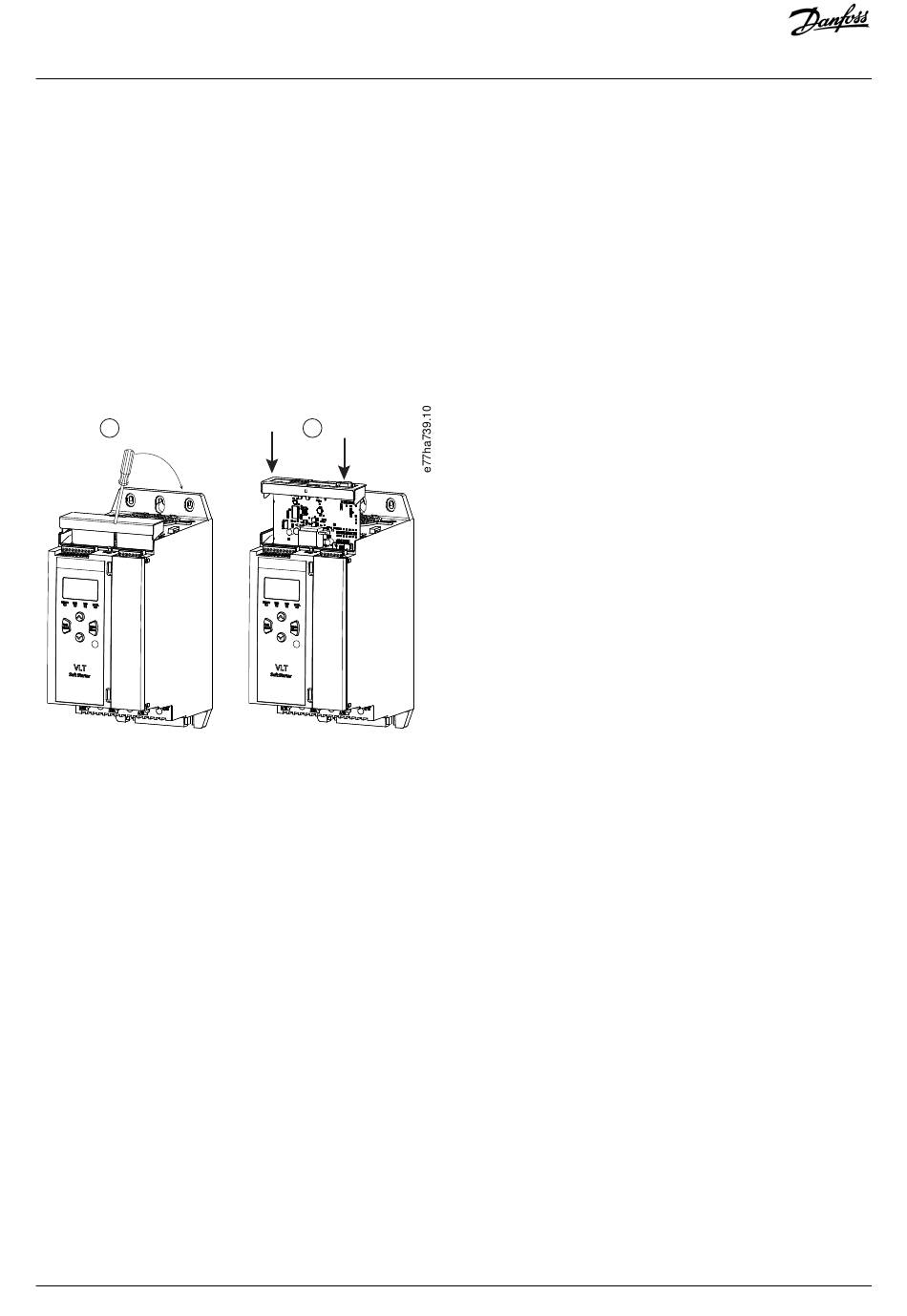

Abbildung 1: Installation der Erweiterungskarten
4.2 Kompatible Eingangsgeräte
Die Smart Card unterstützt die folgenden Typen von Eingangsgeräten:
• Analog 4–20 mA aktiv (mit eigener Stromquelle) und passiv (mit Schleifenstrom)
• Puls
• Digitalschalter
4.3 Aktive und passive 4–20-mA-Eingangsgeräte
Die Verdrahtungsanschlüsse für 4-20-mA-Sensoren variieren je nach Art der Stromversorgung des Sensors. Dieses Handbuch
beschreibt die Verdrahtungsanschlüsse für passive Sensoren (mit Schleifenstrom), aktive Sensoren (mit eigener Stromquelle) können
jedoch auch durch Änderung der Verdrahtungsanschlüsse verwendet werden.
