7.4.3 Allgemeine Verdrahtungsrichtlinie für Feldbus
Um die Antwortzeit und die Anzahl fehlerhafter Dispositionen so gering wie möglich zu halten, verwenden Sie nur Standard-
Industriekomponenten im Netzwerk und vermeiden Sie komplexe Strukturen. Die Anforderungen an kommerzielle
Verdrahtungskomponenten sind in Abschnitt 8-8 in den Standards der Serie ANSI/TIA/EIA-568-B festgelegt. Die Verwendung
kommerzieller Komponenten kann die Systemleistung vermindern. Die Verwendung solcher Produkte oder Komponenten kann zu
einer unbefriedigenden Leistung in industriellen Steuerungsanwendungen führen.
7.4.3.1 Kabelverlegung
Es ist wichtig, dass die Feldbuskabel getrennt von den Motorkabeln verlegt werden. Der empfohlene Mindestabstand beträgt 300 mm.
Feldbuskabel und Motorkabel dürfen sich nicht kreuzen. Falls dies nicht vermieden werden kann, müssen Überkreuzungen von
Feldbuskabeln mit anderen Kabeln in einem Winkel von 90 Grad erfolgen.
Abgeschirmte Feldbus- und Steuerleitungen können parallel verlegt werden. Installieren Sie zum Erhalt einer weiteren Abschirmung
ein geerdetes Metall-Installationsrohr um den Feldbus und die Steuerleitungsführung.
90°
B
A Motorkabel

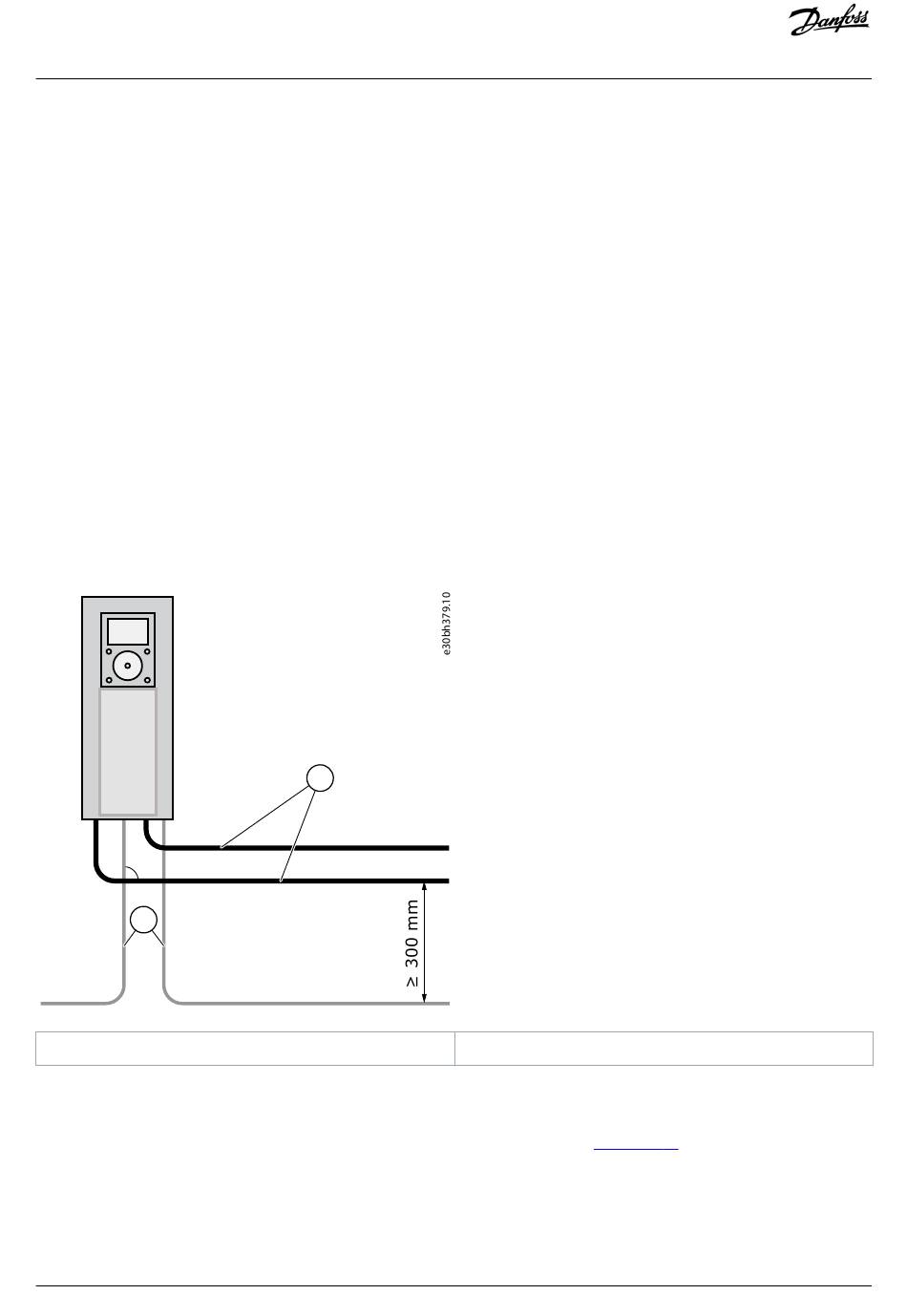

Abbildung 26:
Verlegen der Motor- und Feldbuskabel
Verwenden Sie Kabel mit der richtigen Länge. Wenn Kabelüberlängen vorhanden sind, verlegen Sie diese an störungsfreien Stellen.
Mehrere Kabelumläufe und ein großer Umstandsbereich machen eine Antenne aus (siehe
Feldbuskabel angeschlossen und können zu Kommunikationsproblemen führen.
74 | Danfoss A/S © 2019.05
A
B Feldbuskabel
Abbildung
27). Störungen werden an das
AQ298036140958de-000101 / DPD01713
