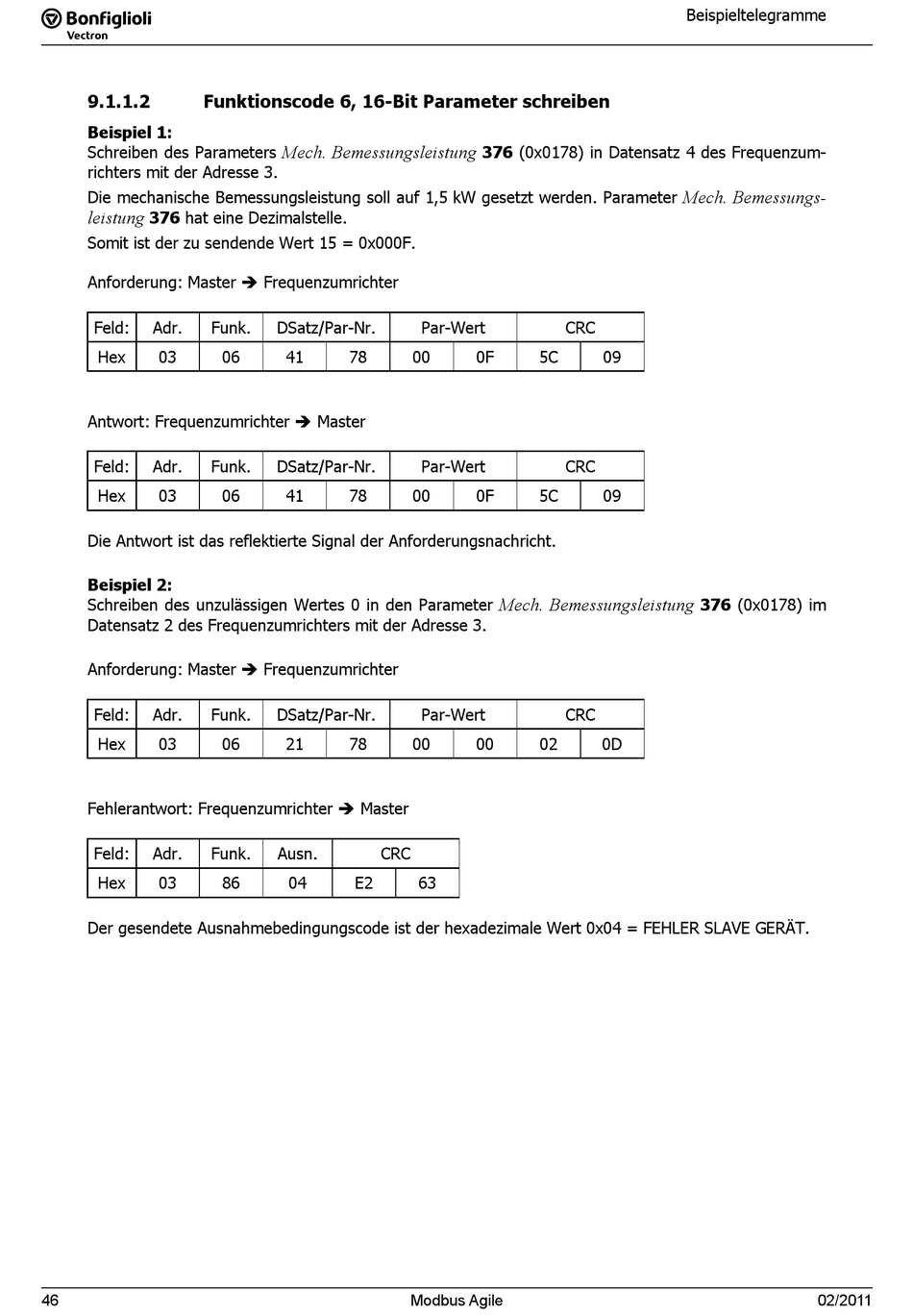

Funktionscode 6, 16-Bit Parameter schreiben

Beispiel 1:
Schreiben des Parameters
richters mit der Adresse 3.
Die mechanische Bemessungsleistung soll auf 1,5 kW gesetzt werden. Parameter
leistung
376 hat eine Dezimalstelle.
Somit ist der zu sendende Wert 15 = 0x000F.
Anforderung: Master  Frequenzumrichter
Feld: Adr. Funk.
Hex 03
Antwort: Frequenzumrichter  Master
Feld: Adr. Funk.
Hex 03
Die Antwort ist das reflektierte Signal der Anforderungsnachricht.
Beispiel 2:
Schreiben des unzulässigen Wertes 0 in den Parameter
Datensatz 2 des Frequenzumrichters mit der Adresse 3.
Anforderung: Master  Frequenzumrichter
Feld: Adr. Funk.
Hex 03
Fehlerantwort: Frequenzumrichter  Master
Feld: Adr. Funk.
Hex 03
Der gesendete Ausnahmebedingungscode ist der hexadezimale Wert 0x04 = FEHLER SLAVE GERÄT.
