4.10

Verdrahtungsbeispiele

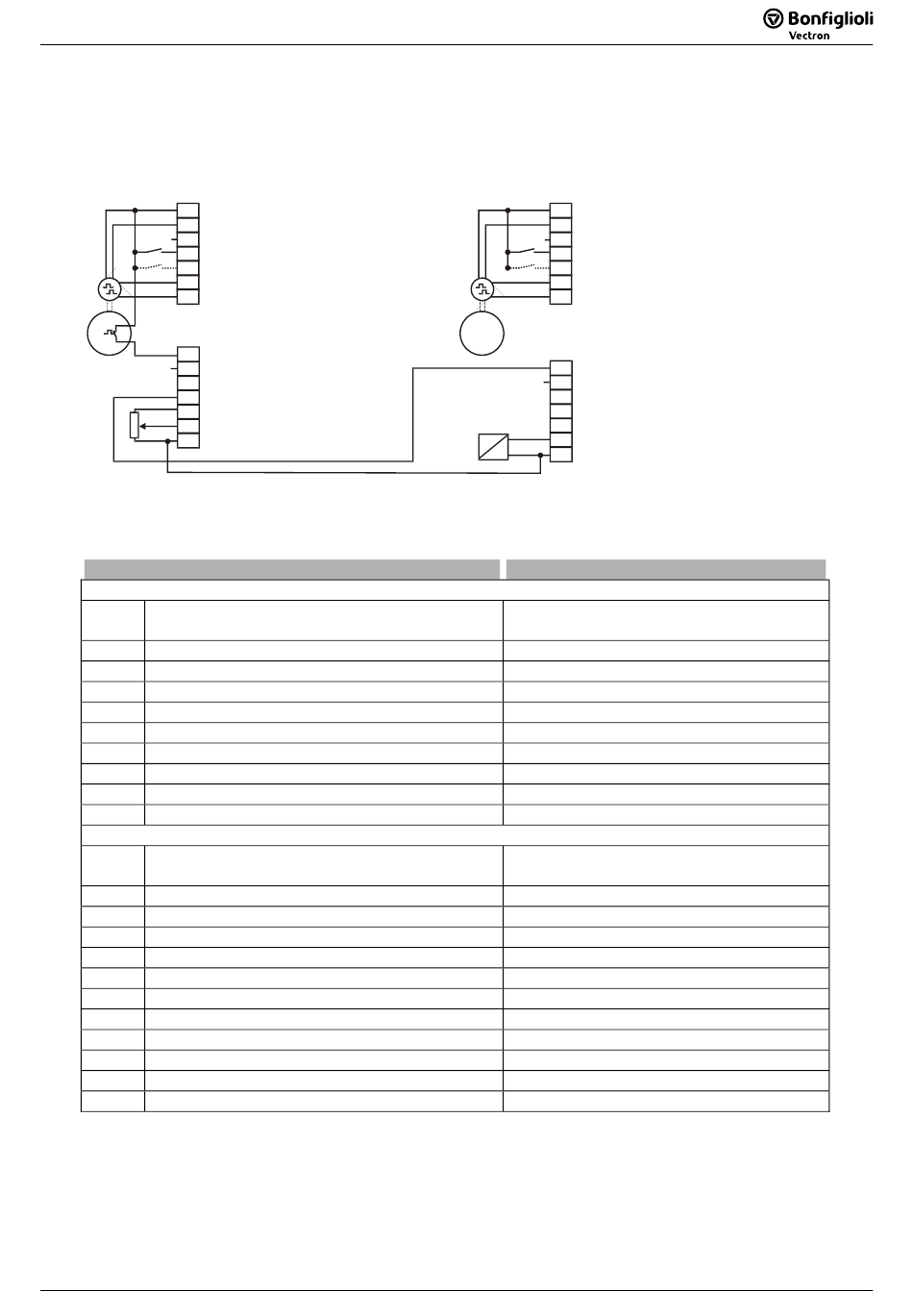

Beispiel 1: Übertragung des Frequenzsollwertes ohne Information zur Drehrichtung
ACU Master in Konfiguration 210
X210A
1 +20 V/180 mA
GND 20 V
2
STOA S1IND, Sicherheitsfunktion
3
S2IND Start Rechtslauf
4
S3IND Start Linkslauf
5
+ -
B
S4IND Drehgeber 1 Spur B
6
A
S5IND Drehgeber 1 Spur A
7
M
X210B
1 S6IND Motor Thermokontakt
STOB 2 S7IND, Sicherheitsfunktion
S1OUT
3
MFO1A Folgefrequenzausgang
4
+10 V/4 mA
5
6 MFI1A
GND 10 V
7
Die GND-Klemmen der Frequenzumrichter verbinden, um die Funktion zu gewährleisten.
Übersicht der beispielhaften Einstellungen für die Parameter:
Einstellungen für den Master
30 Konfiguration
420 Beschleunigung (Rechtslauf)
421 Verzögerung (Rechtslauf)
490 Betriebsart (des Drehgebers 1)
491 Strichzahl (des Drehgebers 1)
550 Betriebsart (des Multifunktionsausgangs 1)
555 Folgefrequenzbetrieb
556 Strichzahl (des Multifunktionsausgangs 1)
760 Betriebsart (der Drehgeberüberwachung)
766 Drehzahlistwertquelle
Einstellungen für den Slave
30 Konfiguration
420 Beschleunigung (Rechtslauf)
421 Verzögerung (Rechtslauf)
490 Betriebsart (des Drehgebers 1)
491 Strichzahl (des Drehgebers 1)
496 Betriebsart (des Folgefrequenzeingangs)
497 Teiler (des Folgefrequenzeingangs)
685 Getriebefaktor Zaehler
686 Getriebefaktor Nenner
689 Betriebsart (des elektronischen Getriebes)
760 Betriebsart (der Drehgeberüberwachung)
766 Drehzahlistwertquelle
Hinweis: Bei Verwendung des Folgefrequenzeingangs erfolgt die Frequenzsollwertvorgabe einkana-
lig. Der Frequenzsollwert wird übertragen, nicht jedoch die Drehrichtung. Die Drehrich-
tung muss in diesem Fall über die Steuerklemmen S2IND und S3IND am Slave vorgege-
ben werden.
09/08
09/08
HTL
Parameter
Anwendungshandbuch Elektronisches Getriebe
Anwendungshandbuch Elektronisches Getriebe
ACU Slave in Konfiguration 215
X210A
1 +20 V/180 mA
GND 20 V
2
S1IND, Sicherheitsfunktion
STOA 3
4 S2IND Start Rechtslauf
5
S3IND Start Linkslauf
+ -
B
6
S4IND Drehgeber 1 Spur B
A
7
S5IND Drehgeber 1 Spur A
M
X210B
1
S6IND Folgefrequenzeingang
STOB 2 S7IND, Sicherheitsfunktion
S1OUT
3
MFO1A
4
+10 V/4 mA
5
+
6 MFI1A Analogsignal Getriebefaktorsollwert
GND 10 V
7
-
Einstellung/Auswahl
210 – drehzahlgeregelte feldorientierte
Regelung
5 Hz/s
5 Hz/s
4 – Vierfachauswertung
Strichzahl des Masterdrehgebers
3 – Folgefrequenz
3 – Frequenz Drehgeber 1
1024
2 – Fehler
1 – Drehgeber 1
215 – drehzahlgeregelte feldorientierte
Regelung mit elektronischem Getriebe
10 Hz/s
10 Hz/s
4 – Vierfachauswertung
Strichzahl des Slavedrehgebers
62 – S6IND Zweifachauswertung pos.
1024
1
1
1 – fest
2 – Fehler
1 – Drehgeber 1
HTL
25
25
