Schnittstellen RS485 und RS232

5 Schnittstellen RS485 und RS232
Der Frequenzumrichter kann von einer SPS oder einem anderen Master-Gerät über eine serielle
Schnittstelle mit Hilfe des Modbus-Protokolls oder VABus-Protokolls gesteuert werden. Das VABus-
Protokoll wird zur Parametrierung über die PC-Bediensoftware VPlus benötigt.

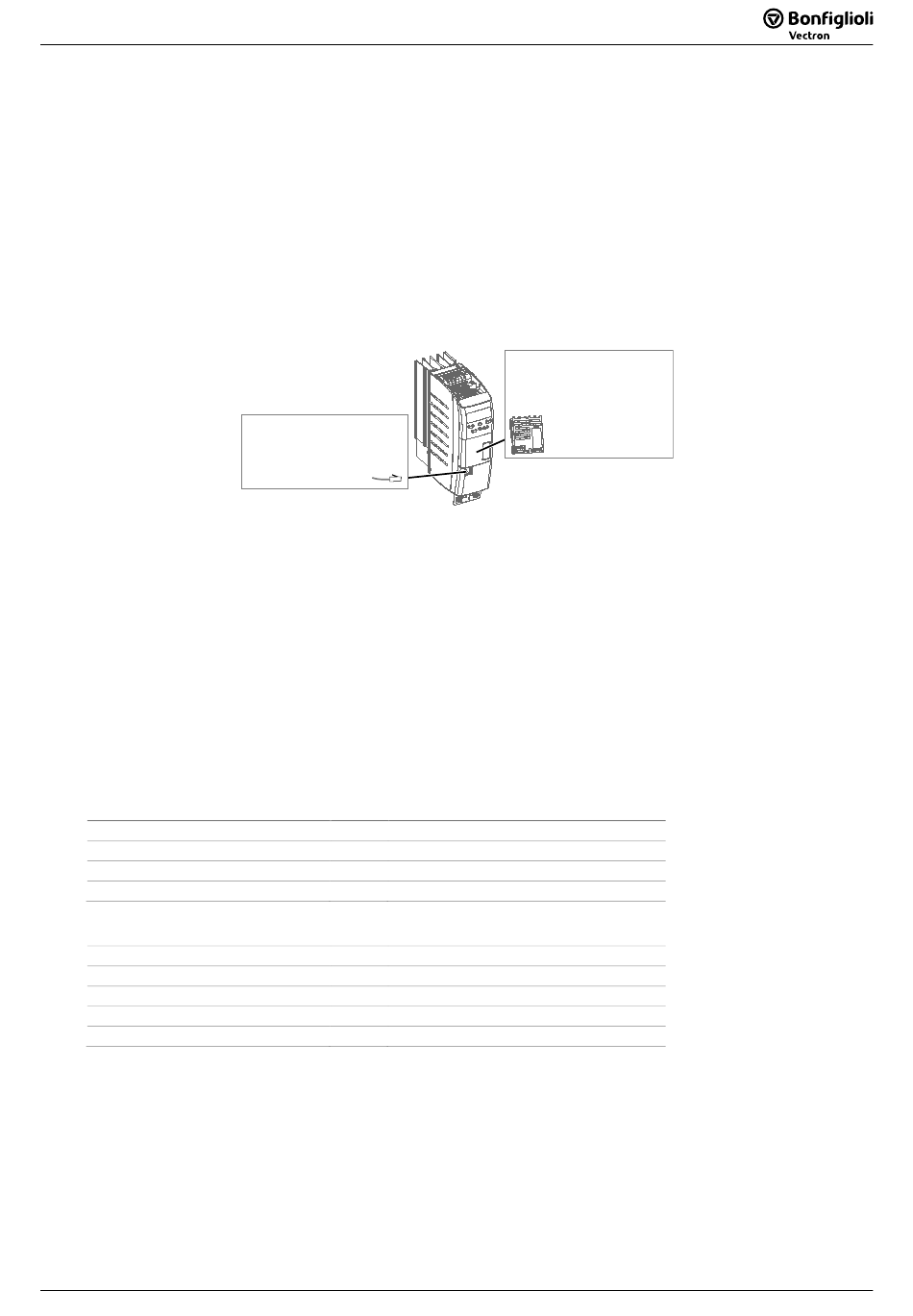

Die Verbindung kann über die RJ45-Steckbuchse des Anschlusses X21 oder ein optionales Kommuni-
kationsmodul hergestellt werden.
Die folgenden Protokolle können gewählt werden:
− Modbus RTU
− Modbus ASCII
− VABus
Die Kommunikation über Modbus-Protokoll erfolgt über:
− die RJ45-Steckbuchse des Anschlusses X21
− das Kommunikationsmodul CM-232 mit RS232-Anschluss über 9-polige D-Sub-Buchse
− das Kommunikationsmodul CM-485 mit RS485-Anschluss über 9-polige D-Sub-Buchse
− das Kommunikationsmodul CM-485T mit RS485-Anschluss über 7-polige Klemmleiste
Die Modbus-Kommunikation ist entweder über die RJ45-Steckbuchse des Anschlusses X21 oder über
ein optionales Kommunikationsmodul möglich. Die gleichzeitige Modbus-Kommunikation über den
Anschluss X21 und über ein optionales Kommunikationsmodul ist nicht möglich.
Die VABus-Kommunikation ist gleichzeitig über den Anschluss X21 und über ein optionales Kommuni-
kationsmodul möglich.
Kombinationsmöglichkeiten von VABus mit Modbus:
Kommunikationsmodul
Modbus (RTU oder ASCII)
VABus
VABus
Kombinationsmöglichkeiten mit der Scopefunktion:
Kommunikationsmodul
VABus
Scopefunktion (VABus)
Scopefunktion (VABus)
Modbus (RTU oder ASCII)
Die Scopefunktion wird mit Hilfe der Bediensoftware VPlus gestartet. Das gleichzeitige Starten der
Scopefunktion über VPlus und über ein optionales Kommunikationsmodul ist nicht möglich.
Für den Anschluss X21 und das Kommunikationsmodul sind die Baudraten separat einstellbar.
Hinweis
Das Dokument ist keine Grundlageninformation zur seriellen Schnittstelle RS232 oder RS485. Grundle-
gende Kenntnisse über das Modbus-Protokoll und die seriellen Schnittstellen RS232 und RS485 wer-
den vorausgesetzt.
02/2011
Anschluss X21
- Modbus (RTU/ASCII)
- VABus
RJ45
X21 (RJ45)
und VABus
und Modbus (RTU oder ASCII)
und VABus
X21 (RJ45)
und Scopefunktion (VABus)
und VABus
und Modbus (RTU oder ASCII)
und Scopefunktion (VABus)
Modbus Agile
Kommunikationsmodul
- Modbus (RTU/ASCII)
- VABus
CM-232 (DB9)
CM-485 (DB9)
CM-485T
