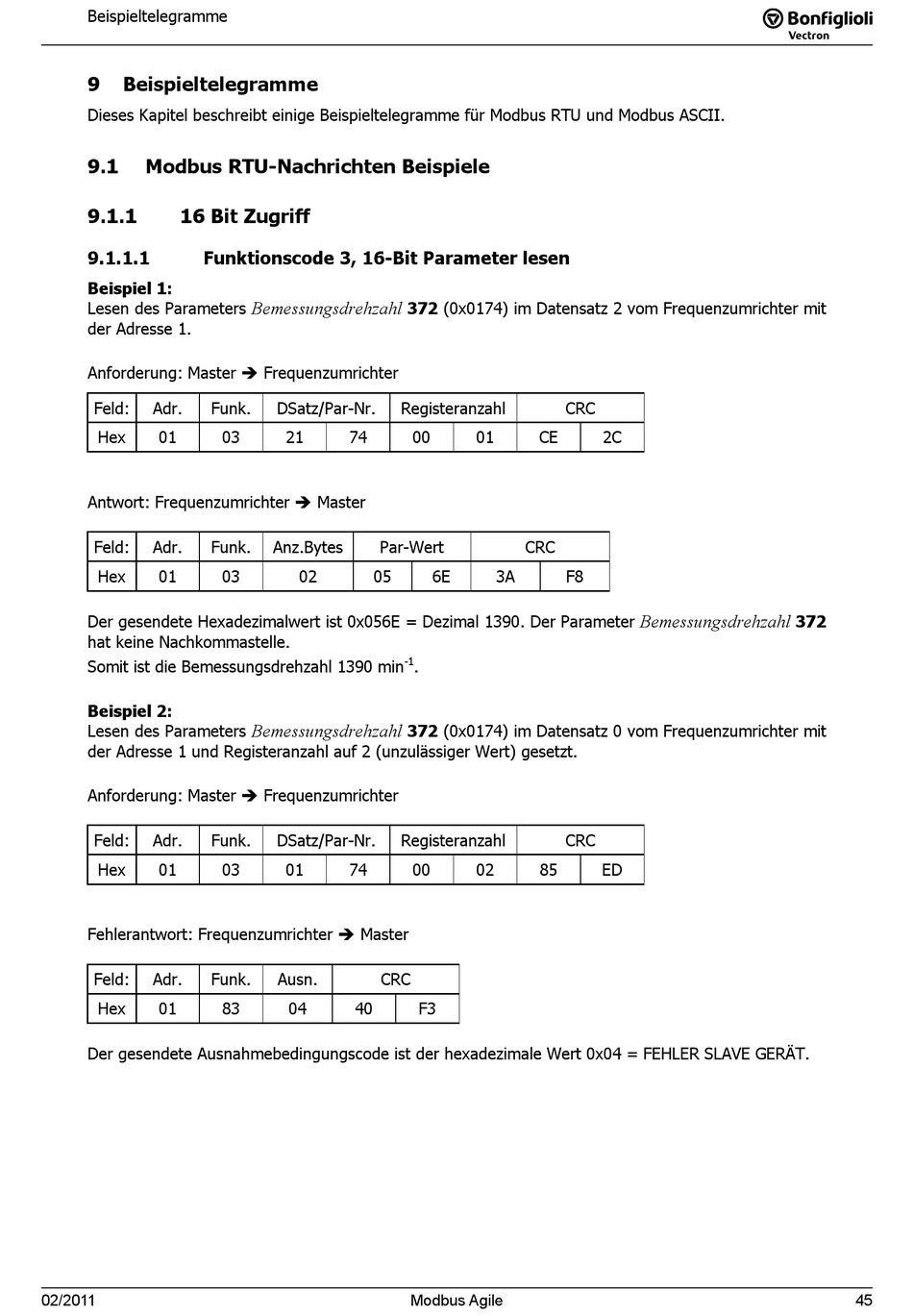

Beispieltelegramme

9 Beispieltelegramme
Dieses Kapitel beschreibt einige Beispieltelegramme für Modbus RTU und Modbus ASCII.
9.1

Modbus RTU-Nachrichten Beispiele

9.1.1

16 Bit Zugriff

9.1.1.1 Funktionscode 3, 16-Bit Parameter lesen
Beispiel 1:
Lesen des Parameters
der Adresse 1.
Anforderung: Master  Frequenzumrichter
Feld: Adr. Funk.
Hex 01
Antwort: Frequenzumrichter  Master
Feld: Adr. Funk.
Hex 01
Der gesendete Hexadezimalwert ist 0x056E = Dezimal 1390. Der Parameter
hat keine Nachkommastelle.
Somit ist die Bemessungsdrehzahl 1390 min
Beispiel 2:
Lesen des Parameters
der Adresse 1 und Registeranzahl auf 2 (unzulässiger Wert) gesetzt.
Anforderung: Master  Frequenzumrichter
Feld: Adr. Funk.
Hex 01
Fehlerantwort: Frequenzumrichter  Master
Feld: Adr. Funk.
Hex 01
Der gesendete Ausnahmebedingungscode ist der hexadezimale Wert 0x04 = FEHLER SLAVE GERÄT.
