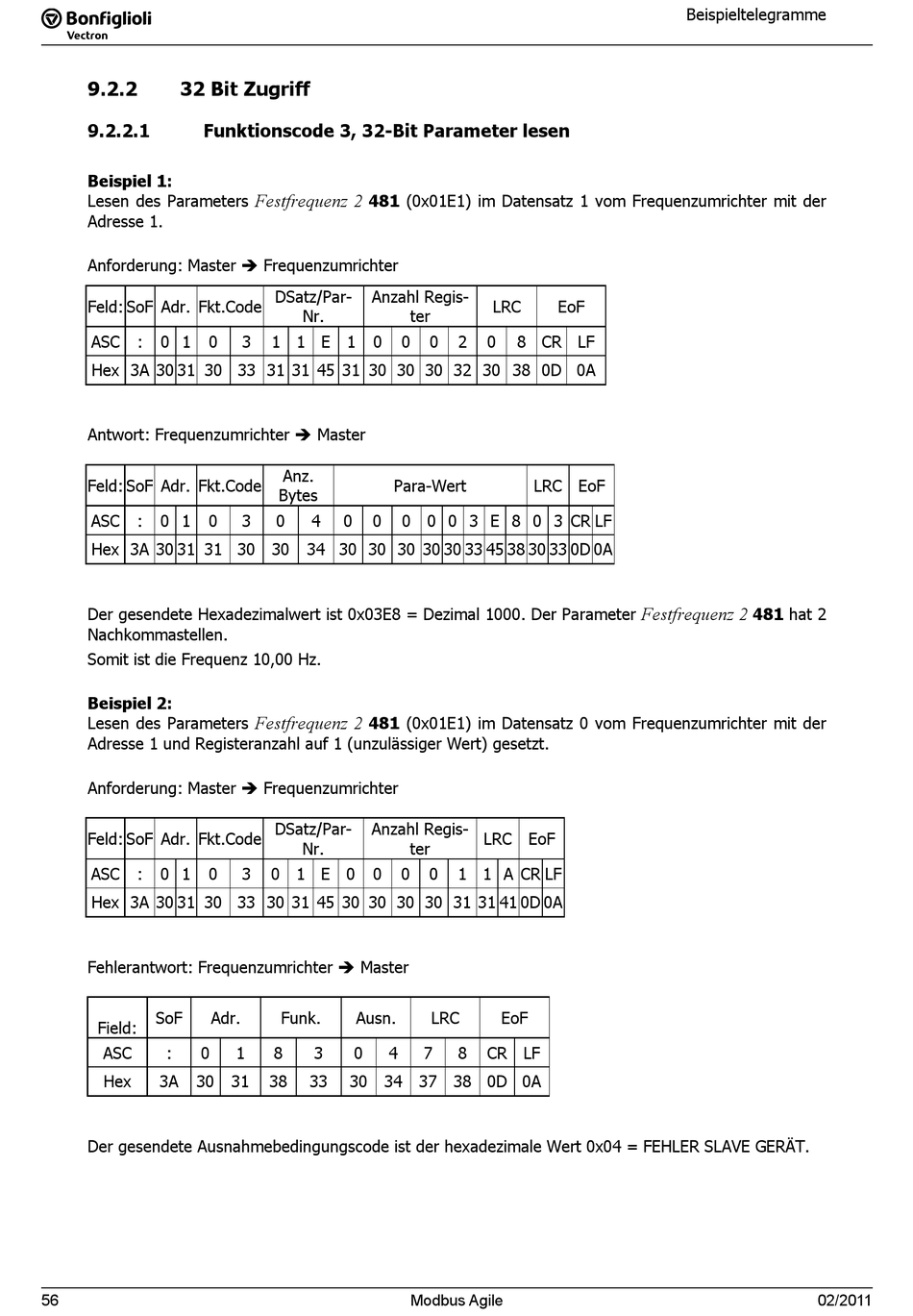

32 Bit Zugriff

9.2.2.1 Funktionscode 3, 32-Bit Parameter lesen
Beispiel 1:
Lesen des Parameters
Adresse 1.
Anforderung: Master  Frequenzumrichter
Feld: SoF Adr. Fkt.Code
ASC : 0 1 0
Hex 3A 30 31 30 33 31 31 45 31 30 30 30 32 30 38 0D 0A
Antwort: Frequenzumrichter  Master
Feld: SoF Adr. Fkt.Code
ASC : 0 1 0
Hex 3A 30 31 31 30 30
Der gesendete Hexadezimalwert ist 0x03E8 = Dezimal 1000. Der Parameter
Nachkommastellen.
Somit ist die Frequenz 10,00 Hz.
Beispiel 2:
Lesen des Parameters
Adresse 1 und Registeranzahl auf 1 (unzulässiger Wert) gesetzt.
Anforderung: Master  Frequenzumrichter
Feld: SoF Adr. Fkt.Code
ASC : 0 1 0
Hex 3A 30 31 30 33 30 31 45 30 30 30 30 31 31 41 0D 0A
Fehlerantwort: Frequenzumrichter  Master
SoF Adr.
Field:
ASC : 0
Hex 3A 30 31
Der gesendete Ausnahmebedingungscode ist der hexadezimale Wert 0x04 = FEHLER SLAVE GERÄT.
