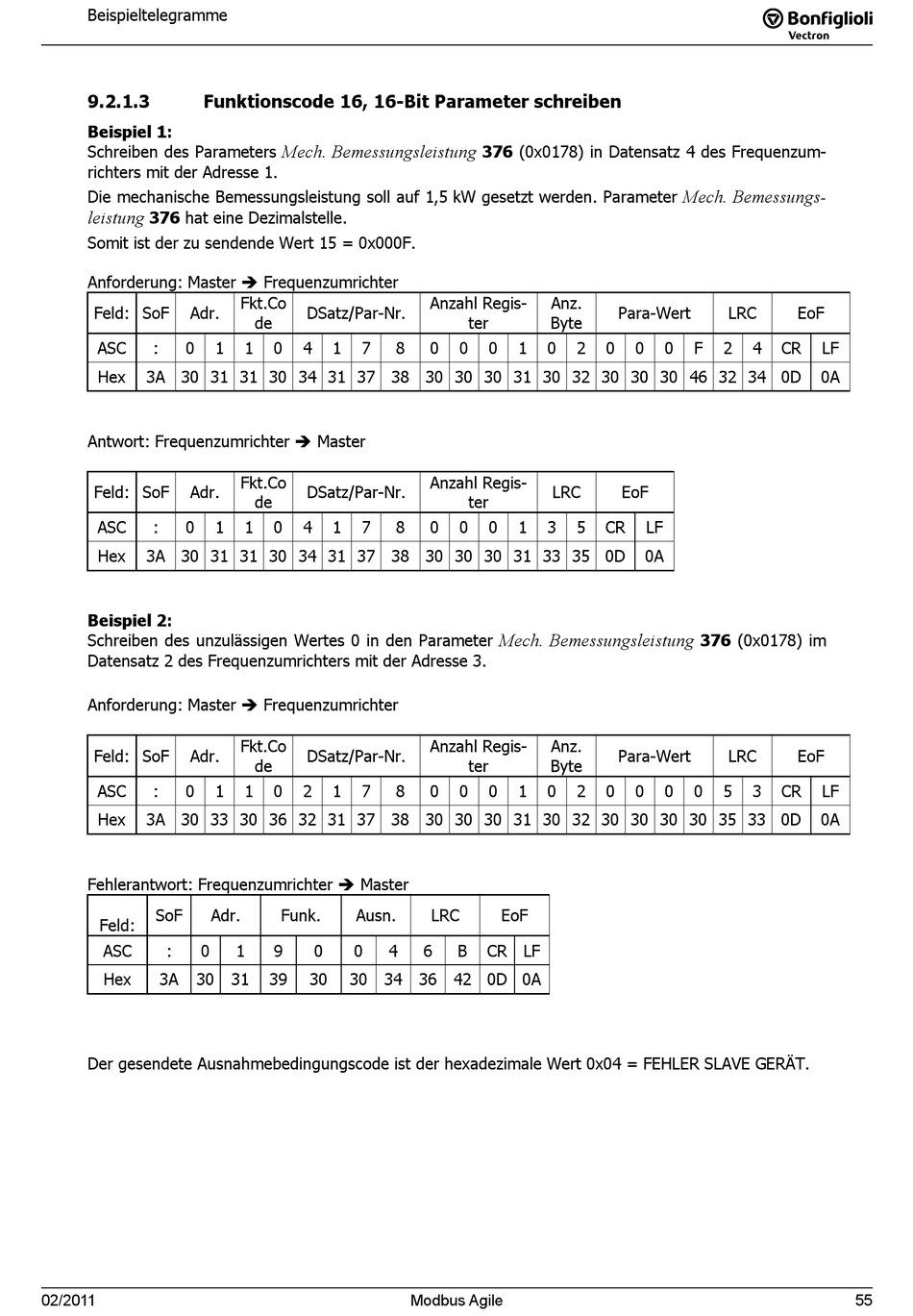

Beispieltelegramme
9.2.1.3 Funktionscode 16, 16-Bit Parameter schreiben
Beispiel 1:
Schreiben des Parameters
richters mit der Adresse 1.
Die mechanische Bemessungsleistung soll auf 1,5 kW gesetzt werden. Parameter
leistung
376 hat eine Dezimalstelle.
Somit ist der zu sendende Wert 15 = 0x000F.
Anforderung: Master  Frequenzumrichter
Feld: SoF Adr.
ASC : 0
Hex 3A 30 31 31 30 34 31 37 38 30 30 30 31 30 32 30 30 30 46 32 34 0D
Antwort: Frequenzumrichter  Master
Feld: SoF Adr.
ASC : 0
Hex 3A 30 31 31 30 34 31 37 38 30 30 30 31 33 35 0D
Beispiel 2:
Schreiben des unzulässigen Wertes 0 in den Parameter
Datensatz 2 des Frequenzumrichters mit der Adresse 3.
Anforderung: Master  Frequenzumrichter
Feld: SoF Adr.
ASC : 0
Hex 3A 30 33 30 36 32 31 37 38 30 30 30 31 30 32 30 30 30 30 35 33 0D
Fehlerantwort: Frequenzumrichter  Master
SoF Adr.
Feld:
ASC : 0
Hex 3A 30 31
Der gesendete Ausnahmebedingungscode ist der hexadezimale Wert 0x04 = FEHLER SLAVE GERÄT.
