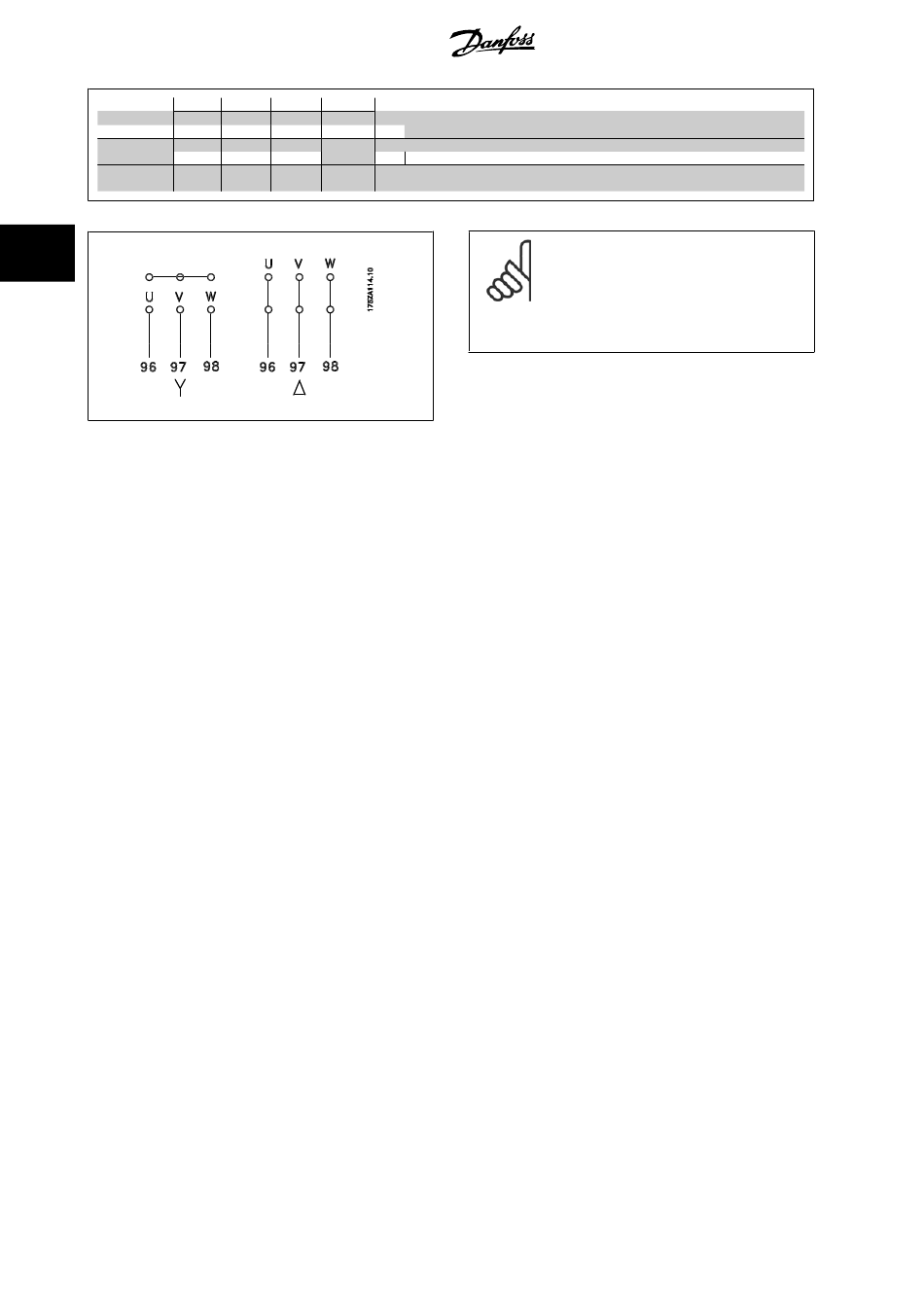

Danfoss VLT AutomationDrive FC 300 Produkthandbuch Seite 51

3 Installieren
Klemme Nr. 96
U
U1
W2
U1
1)
Schutzleiteranschluss
3
50
97 98 99
V W 1) Motorspannung 0-100 % der Netzspannung
PE
Anschlussklemmen am FU
V1 W1 Dreieckschaltung
PE 1)
U2 V2 6 Drähte aus Motor
V1 W1 Sternschaltung (U2, V2, W2)
PE 1)
U2, V2, W2 sind miteinander zu verbinden.
MG.33.U3.03 - VLT
Produkthandbuch Hochleistungsanwendun-
ACHTUNG!
Bei Motoren ohne Phasentrennpapier oder einer ge-
eigneten Isolation, welche für den Betrieb an einem
Zwischenkreisumrichter benötigt wird, muss ein Sinus-
filter am Ausgang des Frequenzumrichters vorgesehen
werden.
® ist eine eingetragene Marke von Danfoss.
®
VLT Automation Drive FC 300
gen
