3 Installieren
Externe Lüftungskanäle
Wenn zusätzliche Lüftungskanäle extern zum Rittal-Schaltschrank angebracht werden, muss der Druckabfall in den Kanälen berechnet werden. Nehmen
Sie eine Leistungsreduzierung des Frequenzumrichters anhand der nachstehenden Tabellen entsprechend dem Druckabfall vor.
3

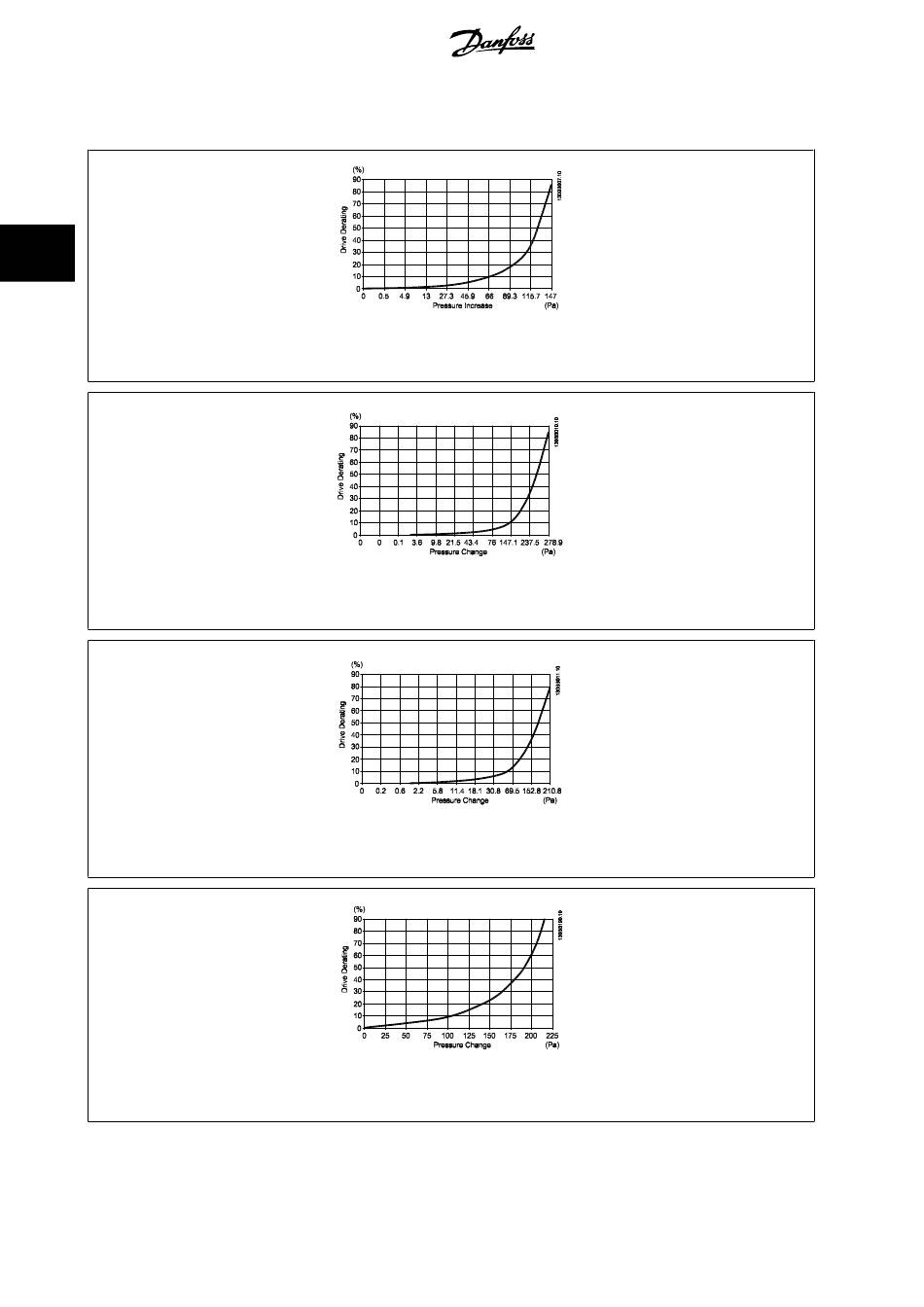

Abbildung 3.27: Baugröße D Leistungsreduzierung gegenüber Druckänderung
Frequenzumrichterluftströmung: 765 m
Abbildung 3.28: Baugröße E Leistungsreduzierung gegenüber Druckänderung (kleiner Lüfter), P250T5 und P355T7-P400T7
Frequenzumrichterluftströmung: 1105 m
Abbildung 3.29: Baugröße E Leistungsreduzierung gegenüber Druckänderung (großer Lüfter), P315T5-P400T5 und P500T7-P560T7
Frequenzumrichterluftströmung: 1445 m
Abbildung 3.30: Baugröße F1, F2, F3, F4 Leistungsreduzierung gegenüber Druckänderung
Frequenzumrichterluftströmung: 985 m
34
3 /h
3 /h
3 /h
3 /h
