Danfoss VLT AutomationDrive FC 300 Produkthandbuch Seite 14

®
VLT Automation Drive FC 300
Produkthandbuch Hochleistungsanwendun-
gen
ACHTUNG!
Die Hebetraverse muss für das Gewicht des Frequenzumrichters ausgelegt sein. Siehe
Baugrößen. Der Maximaldurchmesser der Stange beträgt 2,5 cm. Der Winkel zwischen Oberseite des Frequenzumrichters und dem
Hubseil muss mindestens 60° betragen.

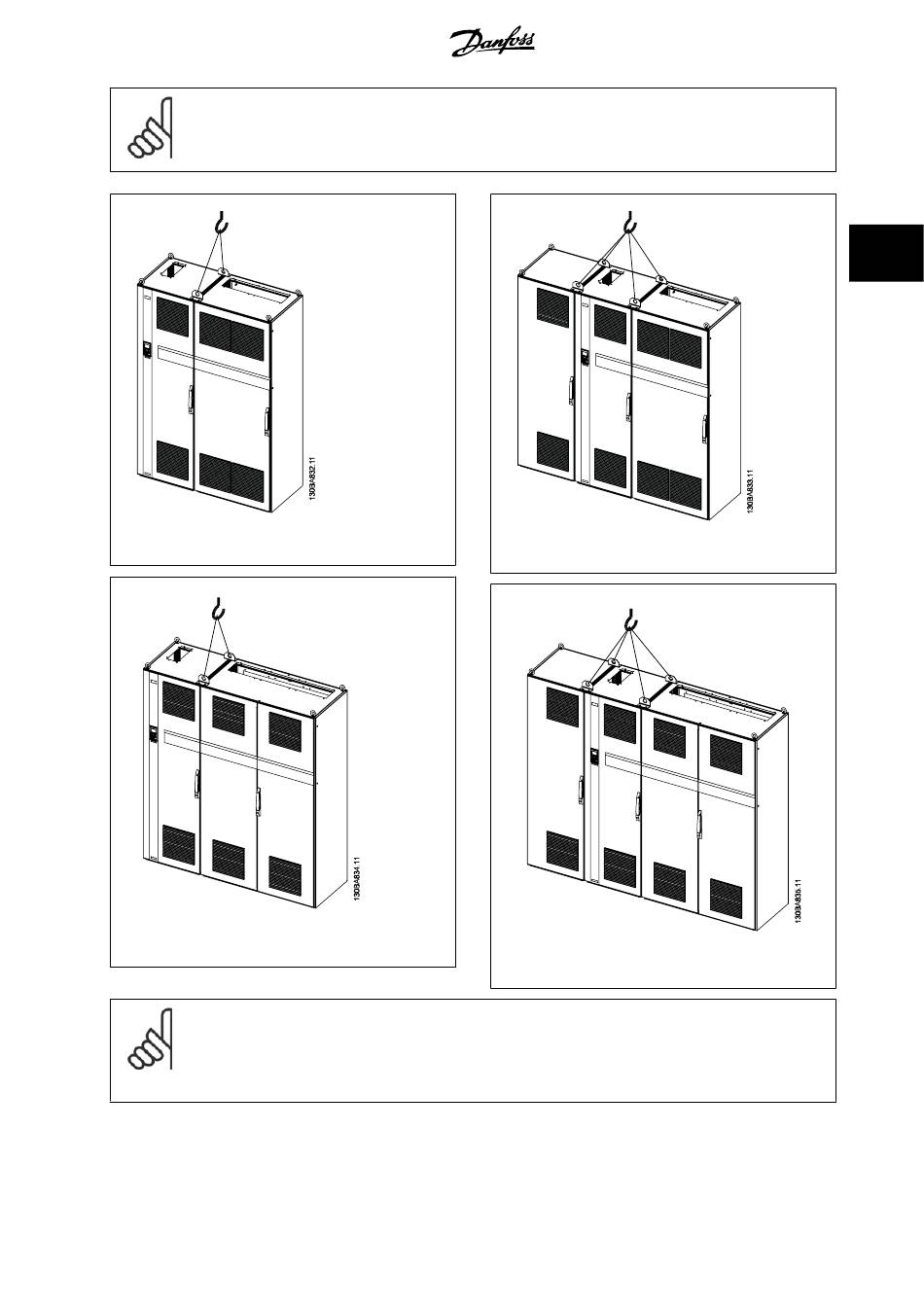

Abbildung 3.3: Empfohlenes Hebeverfahren, Baugröße F1
Abbildung 3.4: Empfohlenes Hebeverfahren, Baugröße F2
ACHTUNG!
Der Sockel ist zusammen mit dem Frequenzumrichter verpackt, während der Lieferung jedoch von den Baugrößen F1-F4 getrennt. Um
eine ordnungsgemäße Kühlung sicherzustellen, muss der Sockel einen Luftstrom zum Frequenzumrichter ermöglichen. Am endgültigen
Installationsort die F-Gehäuse auf dem Sockel platzieren. Der Winkel zwischen Oberseite des Frequenzumrichters und dem Hubseil
muss mindestens 60° betragen.
MG.33.U3.03 - VLT ® ist eine eingetragene Marke von Danfoss.
Abmessungen
für das Gewicht der jeweiligen
Abbildung 3.5: Empfohlenes Hebeverfahren, Baugröße F3
Abbildung 3.6: Empfohlenes Hebeverfahren, Baugröße F4
3 Installieren
