Klemmenpositionen - Baugröße F2 und F4

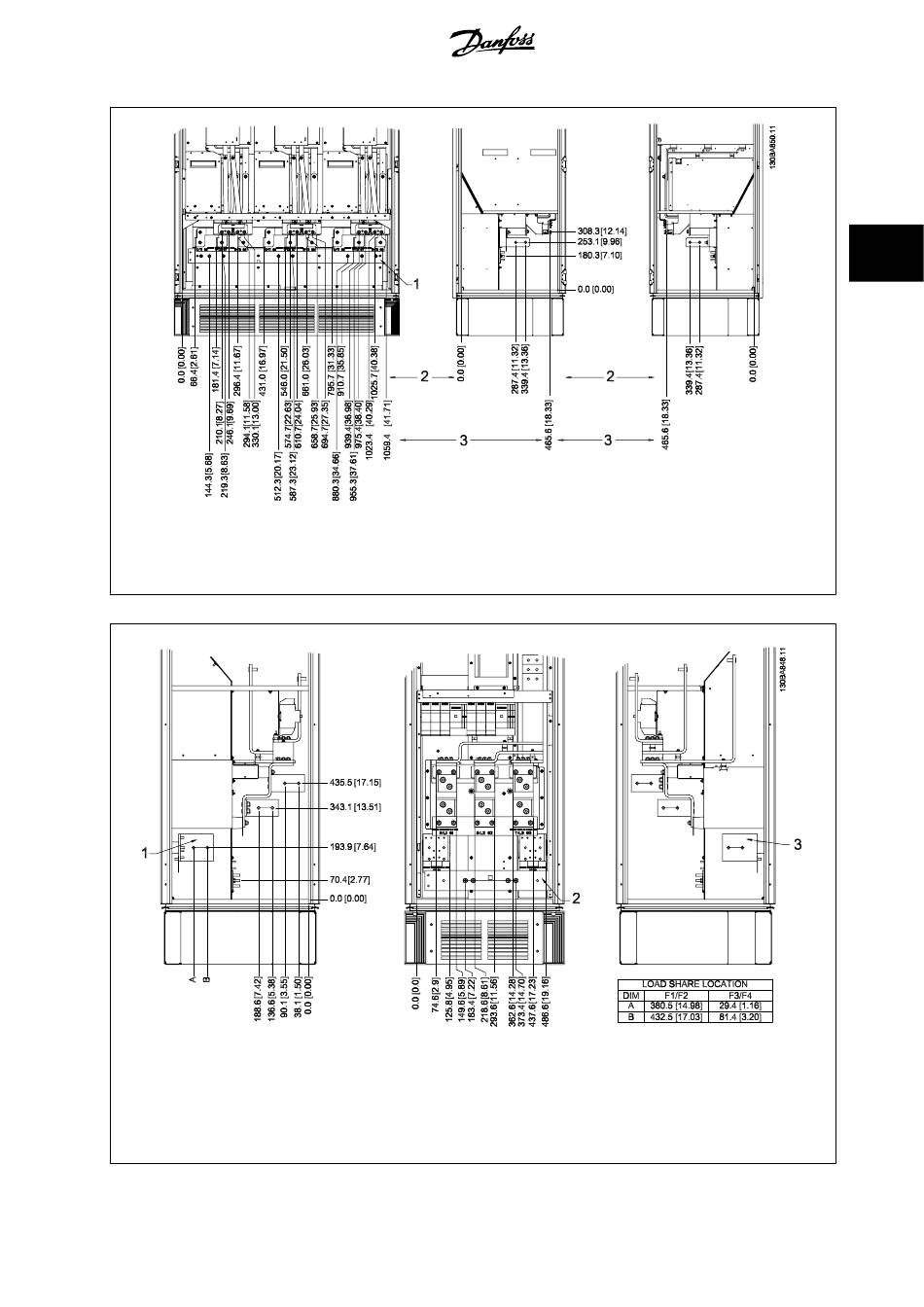

Abbildung 3.23: Klemmenpositionen - Wechselrichterschrank - F2 und F4 (Vorder-, Links- und Rechtsansicht) Die Flanschplatte befindet sich
42 mm unter der 0,0-Ebene.
1) Erdungsschiene
Klemmenpositionen - Gleichrichter (Gehäuse F1, F2, F3 und F4)
Abbildung 3.24: Klemmenpositionen - Gleichrichter (Links-, Vorder- und Rechtsansicht). Die Flanschplatte befindet sich 42 mm unter der
0,0-Ebene.
1) Zwischenkreiskopplungsklemme (-)
2) Erdungsschiene
3) Zwischenkreiskopplungsklemme (+)
