3.5.20 Steuerkabelführung
Alle Steuerleitungen mit der festgelegten Steuerkabelführung befestigen (siehe Abbildung). Denken Sie daran, die Abschirmungen ordnungsgemäß an-
zuschließen, um optimale elektrische Störfestigkeit sicherzustellen.
Feldbus-Anschluss
Anschlüsse werden an die entsprechenden Optionen auf der Steuerkarte hergestellt. Nähere Informationen siehe das entsprechende Feldbus-Produk-
thandbuch. Das Kabel muss an der linken Innenseite des Frequenzumrichters verlegt und zusammen mit anderen Steuerleitungen befestigt werden (siehe
3
Abbildung).

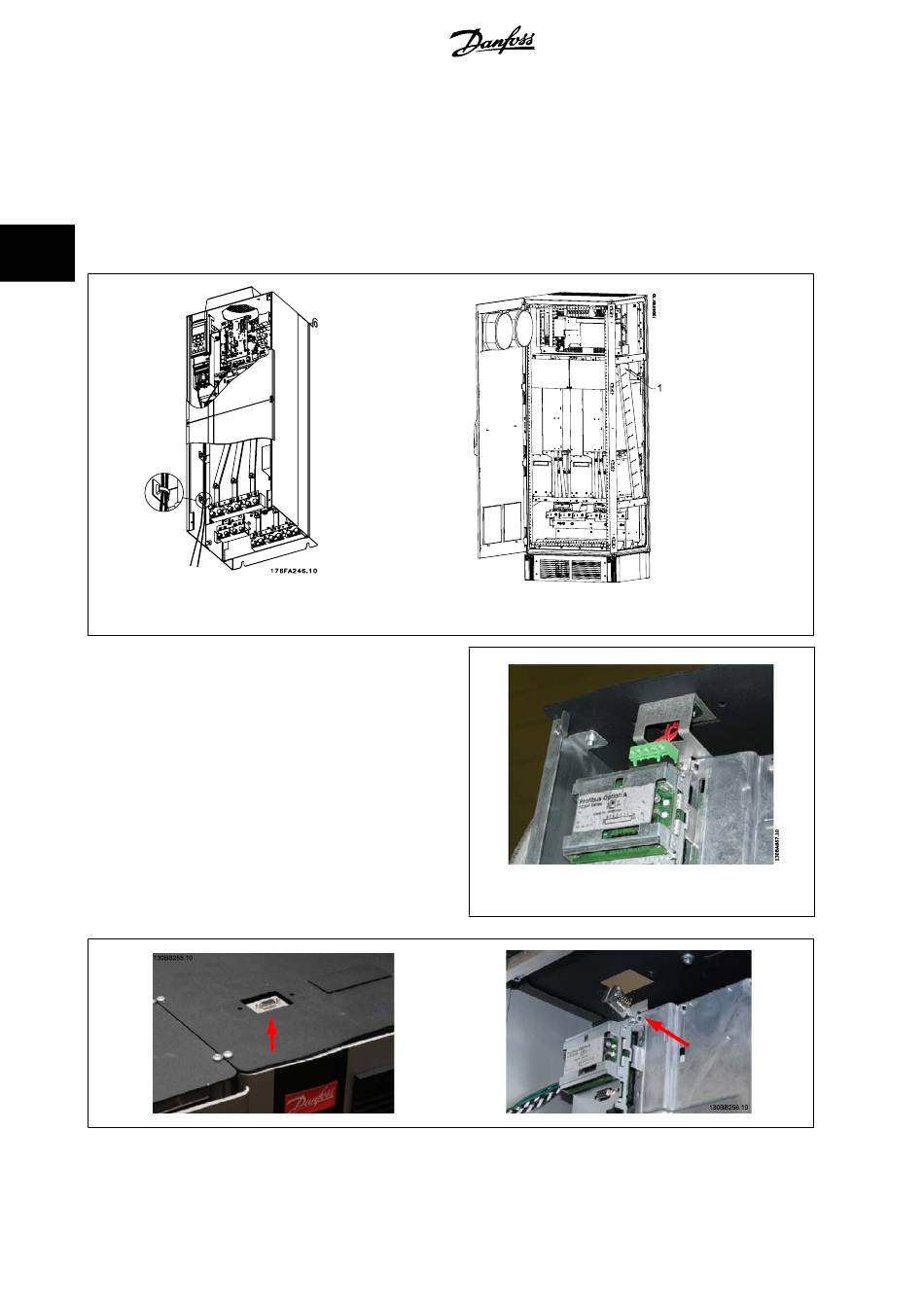

Steuerkartenverdrahtungsführung für D3. Steuerkartenverdrahtungsfüh-
rung für D1, D2, D4, E1 und E2 ist gleich verlegt.
Bei den Geräten mit IP00 (Chassis) und IP21 (NEMA 1) kann der Feldbus
ebenfalls wie rechts abgebildet von der Oberseite des Geräts angeschlos-
sen werden. Beim IP21-Gerät (NEMA 1) muss eine Abdeckplatte entfernt
werden.
Nummer des Einbausatzes für Feldbus-Anschluss von oben: 176F1742
70
Steuerkartenverdrahtungsführung für F1/F3. Steuerkartenverdrahtungs-
führung für F2/F4 ist gleich verlegt.
Abbildung 3.53: Anschluss von oben für Feldbus
