VLT Automation Drive FC 300
Produkthandbuch Hochleistungsanwendun-
gen

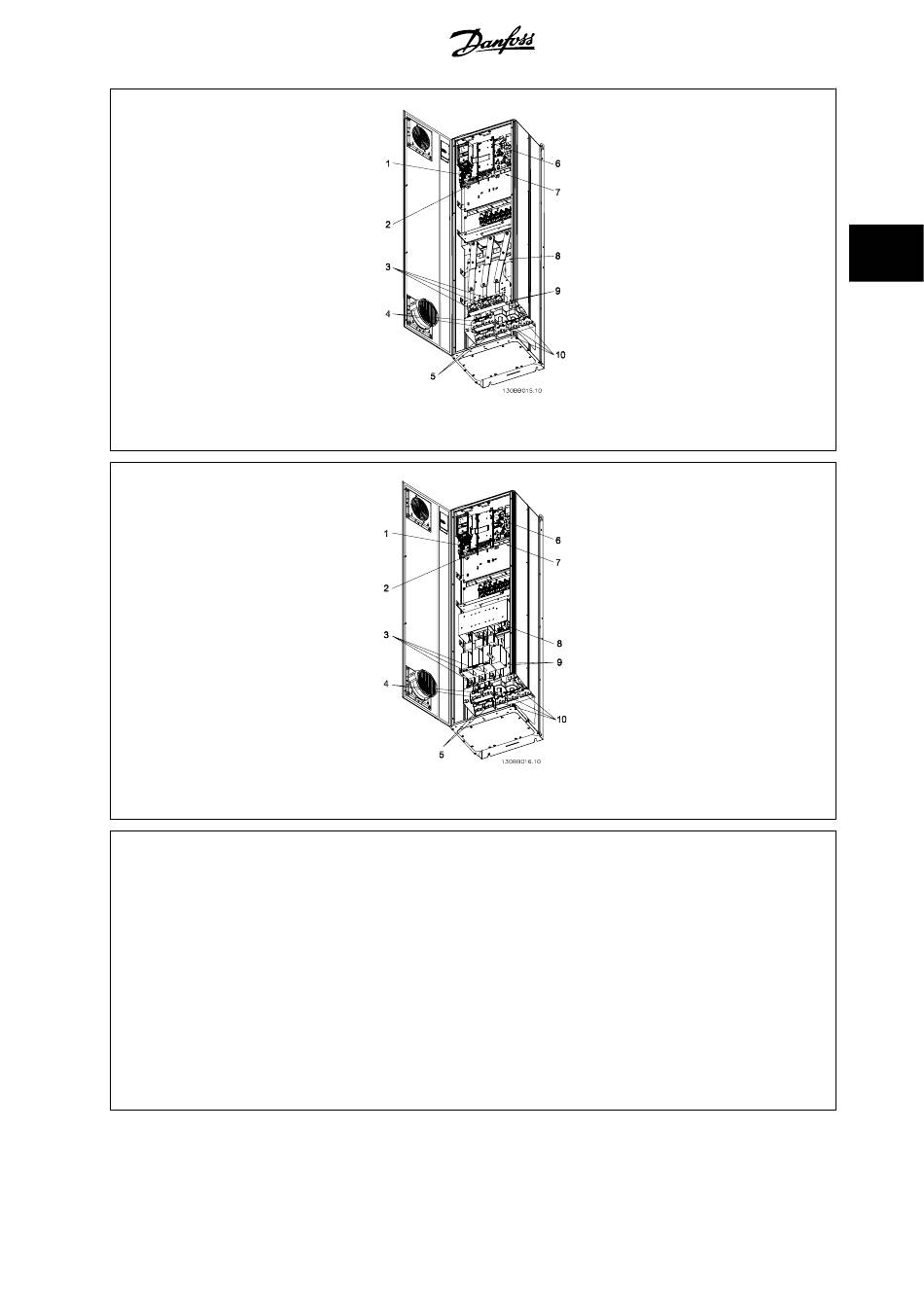

Abbildung 3.38: Kompaktgeräte IP21 (NEMA 1) und IP54 (NEMA 12), Baugröße D1
Abbildung 3.39: Kompaktgeräte IP21 (NEMA 1) und IP54 (NEMA 12) mit Trennschalter, Sicherung und EMV-Filter, Baugröße D2
1) AUX-Relais
01 02 03
04 05 06
2) Temp.-Schalter
106 104 105
3) Netz
R S T
91 92 93
L1 L2 L3
4) Zwischenkreis-
kopplung
-DC +DC
88 89
5) Bremswiderstand
-R
81
6) Schaltnetzteil-Sicherung (Teilenummer siehe Sicherungstabellen)
7) AUX-Lüfter
100
L1
8) Lüftersicherung (Teilenummer siehe Sicherungstabellen)
9) Schutzleiter
10) Motor
U
96
T1
MG.33.U3.03 - VLT ® ist eine eingetragene Marke von Danfoss.
+R
82
101 102 103
L2 L1 L2
V W
97 98
T2 T3
3 Installieren
3
51
