5 Allgemeine technische Daten
Sicherer Stopp, Klemme 37
Spannungsbereich
Spannungsniveau, logisch „0" PNP
Spannungsniveau, logisch „1" PNP
Eingangsnennstrom bei 24 V
Eingangsnennstrom bei 20 V
Eingangskapazität

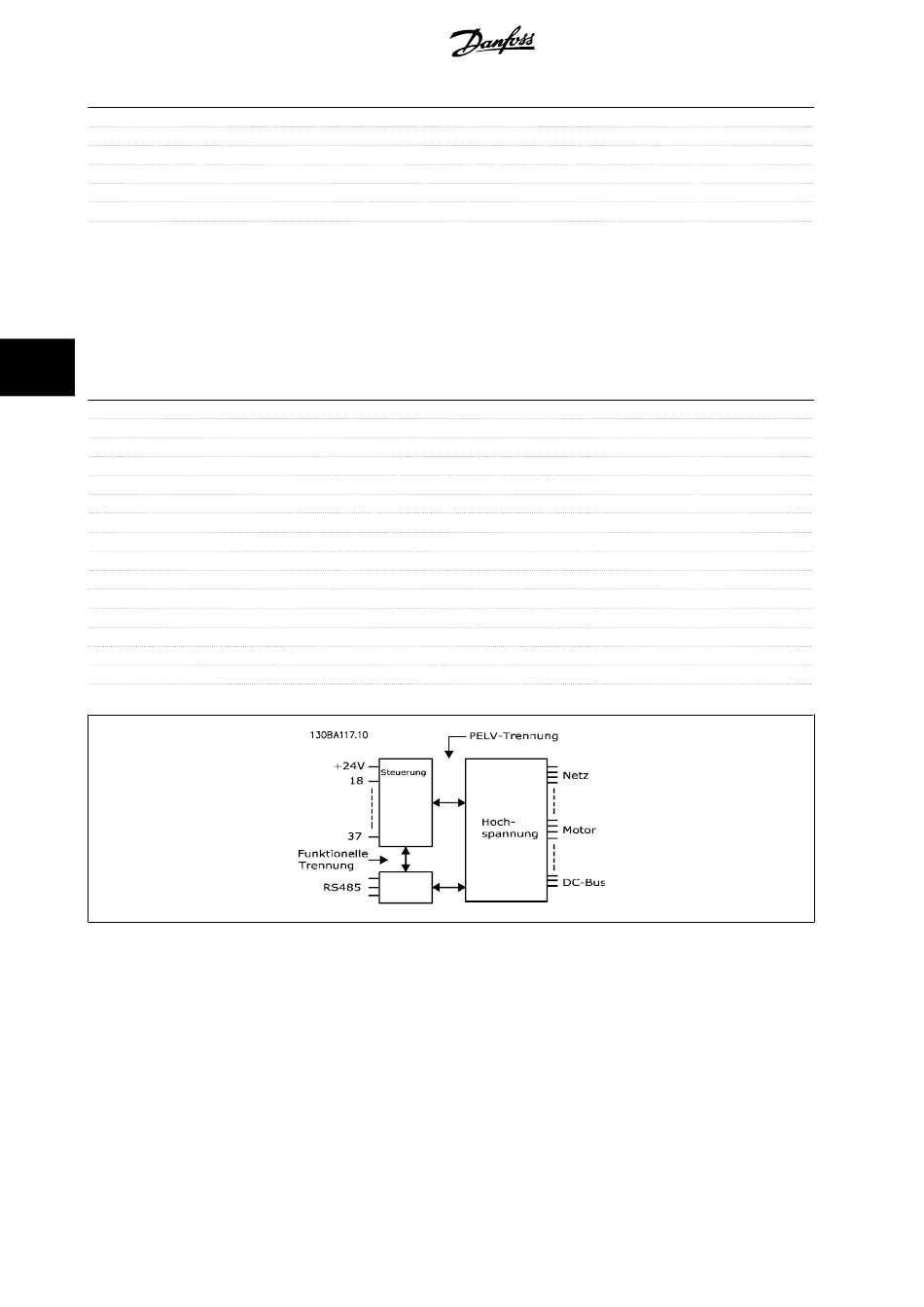

Alle Digitaleingänge sind galvanisch von der Versorgungsspannung (PELV) und anderen Hochspannungsklemmen getrennt.
1) Klemmen 27 und 29 können auch als Ausgang programmiert werden.
2) Außer Eingang für „Sicheren Stopp", Klemme 37.
3) Klemme 37 kann nur für die Funktion „Sicherer Stopp" verwendet werden. Klemme 37 ist geeignet für Installationen bis Sicherheitskategorie 3 nach
EN 954-1 (Stoppkategorie 0 EN 60204-1) gemäß EU-Maschinenrichtlinie 98/37/EG. Klemme 37 und die Funktion „Sicherer Stopp" sind entsprechend
EN 60204-1, EN 50178, EN 61800-2, EN 61800-3 und EN 954-1 ausgelegt. Für korrekten und sicheren Gebrauch der Funktion „Sicherer Stopp" folgen
5
Sie den zugehörigen Informationen und Anweisungen im Projektierungshandbuch.
Analogeingänge:
Anzahl Analogeingänge
Klemmennummer
Betriebsart
Betriebsartumschaltung
Einstellung für Spannung
Spannungsbereich
Eingangswiderstand, R
i
Max. Spannung
Einstellung für Strom
Strombereich
Eingangswiderstand, R
i
Max. Strom
Auflösung der Analogeingänge
Genauigkeit der Analogeingänge
Bandbreite
Die Analogeingänge sind galvanisch von der Versorgungsspannung (PELV) und anderen Hochspannungsklemmen getrennt.
110
3)
(Klemme 37 ist feste PNP-Logik):
MG.33.U3.03 - VLT
Produkthandbuch Hochleistungsanwendun-
® ist eine eingetragene Marke von Danfoss.
®
VLT Automation Drive FC 300
0 - 24 V DC
< 4 V DC
>20 V DC
50 mA rms
60 mA rms
400 nF
53, 54
Spannung oder Strom
Schalter S201 und Schalter S202
Schalter S201/Schalter S202 = AUS (U)
-10 bis +10 V DC (skalierbar)
ca. 10 kΩ
± 20 V
Schalter S201/Schalter S202 = EIN (I)
0/4 bis 20 mA (skalierbar)
ca. 200 Ω
30 mA
10 Bit (+ Vorzeichen)
Max. Fehler 0,5 % der Gesamtskala
100 Hz
