Danfoss VLT AutomationDrive FC 300 Produkthandbuch Seite 58

®
VLT Automation Drive FC 300
Produkthandbuch Hochleistungsanwendun-
gen

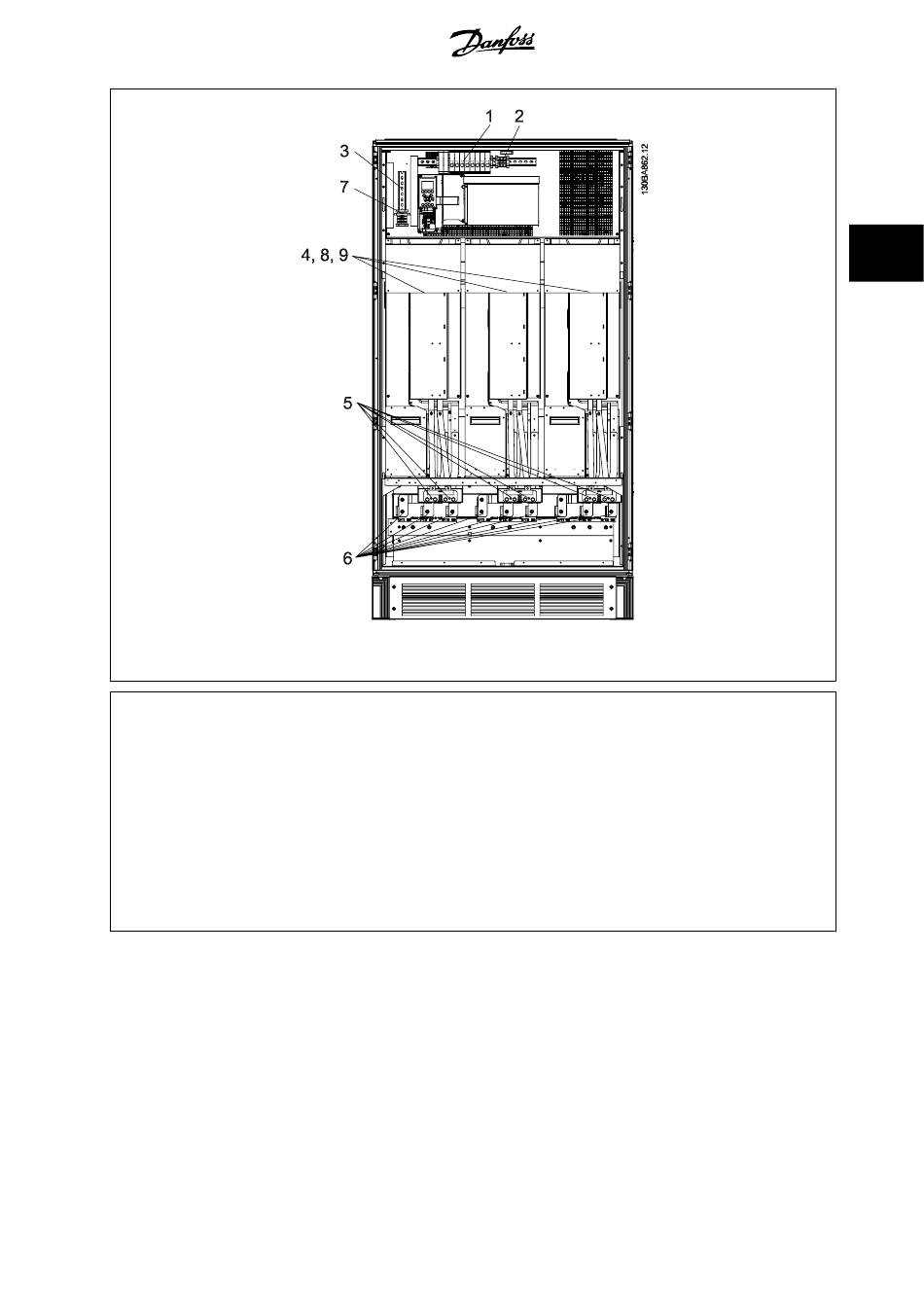

Abbildung 3.49: Wechselrichtergehäuse, Baugröße F2 und F4
1) Externe Temperaturüberwachung
2) AUX-Relais
01 02 03
04 05 06
3) NAMUR
4) AUX-Lüfter
100 101 102 103
L1 L2 L1 L2
5) Bremswiderstand
-R +R
81 82
6) Motor
U
96
T1
7) NAMUR-Sicherung. Teilenummern siehe Sicherungstabellen.
8) Lüftersicherungen. Teilenummern siehe Sicherungstabellen.
9) Schaltnetzteil-Sicherungen. Teilenummern siehe Sicherungstabellen.
MG.33.U3.03 - VLT ® ist eine eingetragene Marke von Danfoss.
V W
97 98
T2 T3
3 Installieren
3
57
