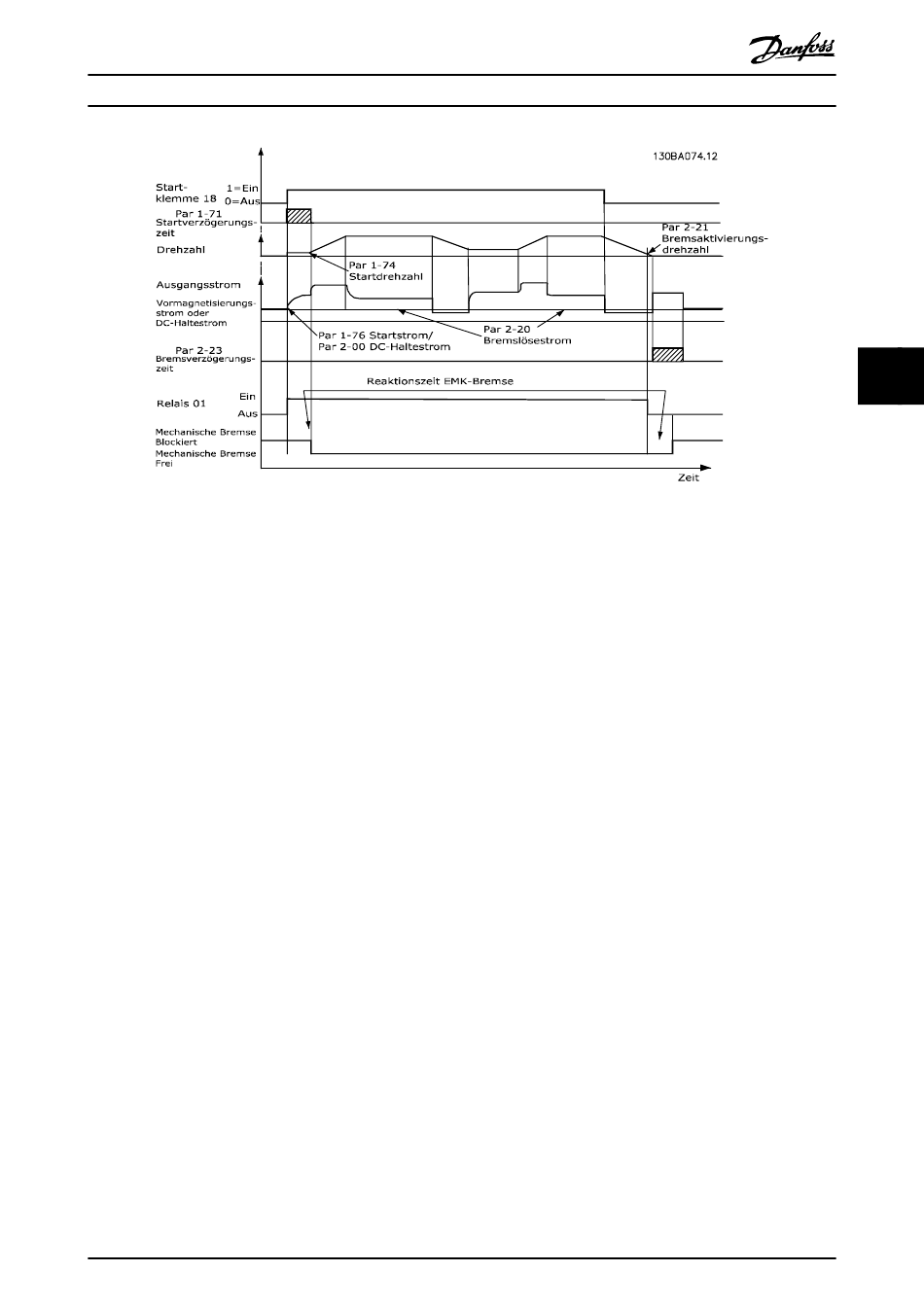

Abbildung 5.7 Mechanische Bremssteuerung ohne Rückführung
5.4.2 Mechanische Bremse mit Rückführung
®
Der VLT AutomationDrive FC302 besitzt eine mechanische Bremssteuerung, die für Hub- und Vertikalförderanwendungen
ausgelegt ist und folgende Funktionen unterstützt:
•
2 Kanäle für den Istwert der mechanischen Bremse für einen zusätzlichen Schutz gegen unerwartetes Verhalten
aufgrund eines Kabelbruchs.
•
Überwachung der Rückführung der mechanischen Bremse über den gesamten Zyklus. Die Überwachung trägt zum
Schutz der mechanischen Bremse bei – insbesondere, wenn mehrere Frequenzumrichter mit derselben Welle
verbunden sind.
•
Keine Rampe Auf, bis die Rückführung bestätigt, dass die mechanische Bremse geöffnet ist.
•
Verbesserte Lastregelung beim Stopp.
•
Sie können den Übergang bei der Übertragung der Last von der Bremse an den Motor konfigurieren.
Parameter 1-72 Startfunktion [6] Mech. Bremse aktiviert die mechanische Bremssteuerung für Hubanwendungen. Der
Hauptunterschied zur normalen mechanischen Bremssteuerung besteht darin, dass die mechanische Bremsfunktion für
Vertikalförder- und Hubanwendungen das Bremsrelais direkt steuern kann. Es wird also nicht eine Stromstärke für die
Freigabe der Bremse festgelegt, sondern das auf die geschlossene Bremse ausgeübte Drehmoment definiert, aufgrund
dessen die Bremse gelöst wird. Durch die direkte Drehmomentfestlegung ist die Konfiguration für Hub- und Vertikalförde-
ranwendungen weitaus unkomplizierter.
Die Strategie der mechanischen Bremse für Vertikalförder- und Hubanwendungen basiert auf einem dreistufigen Prozess,
wobei Motorsteuerung und Lüften der Bremse synchronisiert werden, um ein möglichst reibungsloses Öffnen der Bremse zu
erreichen.
1. Den Motor vormagnetisieren.
Um sicherzustellen, dass der Motor gehalten wird, und auch, um seine richtige Befestigung zu überprüfen, wird der
Motor zuerst vormagnetisiert.
2. Drehmoment auf geschlossene Bremse ausüben.
Wenn die Last von der mechanischen Bremse gehalten wird, kann ihre Größe nicht ermittelt werden, sondern nur
ihre Richtung. In dem Moment, in dem sich die Bremse öffnet, muss der Motor die Last übernehmen. Um diese
