Allgemeine Überlegungen zur...
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98

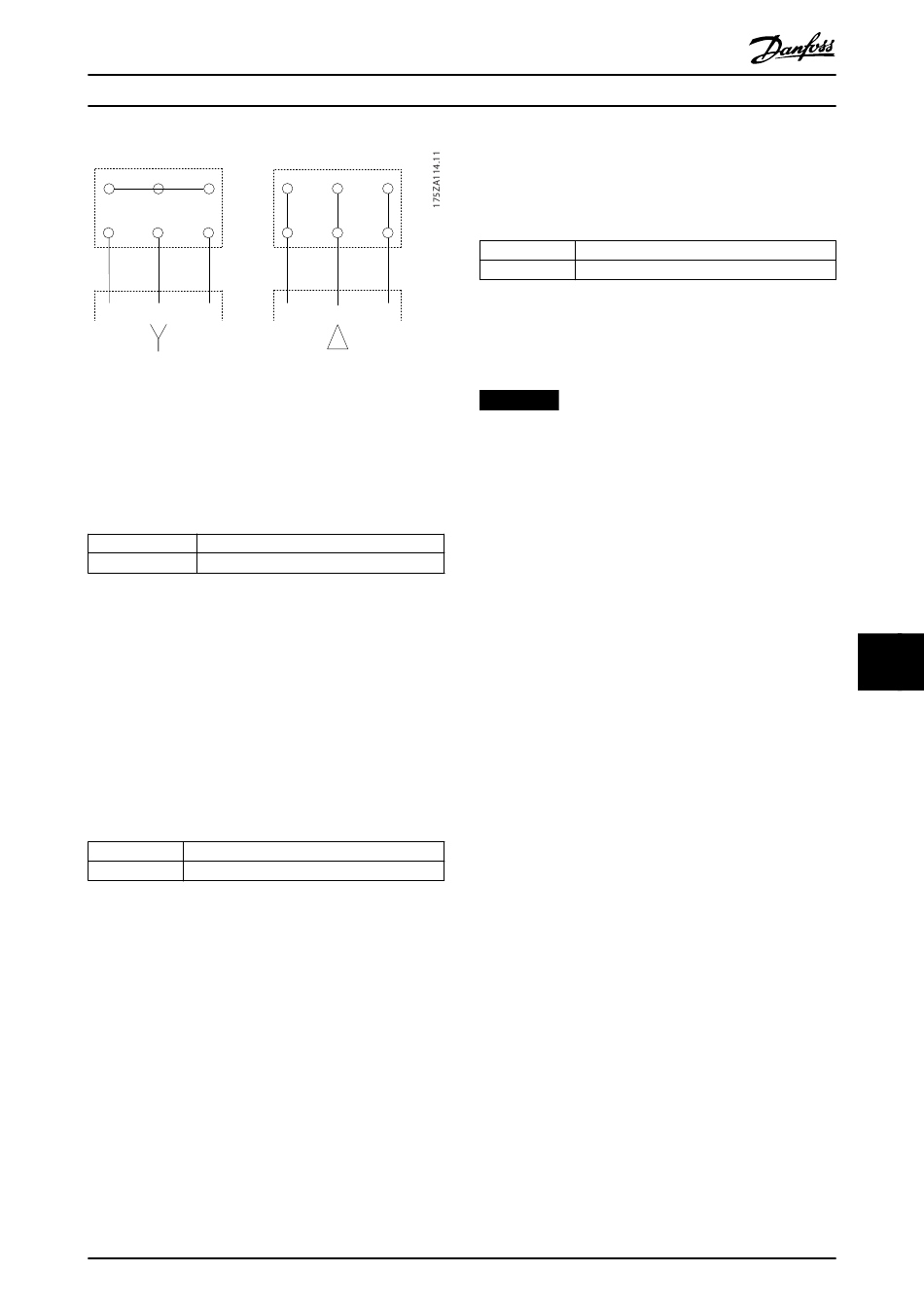

Abbildung 10.3 Motorkabelanschluss
10.3.2 DC-Zwischenkreisanschluss
Die DC-Bus-Zwischenkreisklemme dient zum Anschluss
einer externen DC-Spannungsversorgung, wobei der
Zwischenkreis aus einer externen Quelle versorgt wird.
Anschluss Funktion
88, 89 DC-Bus
Tabelle 10.2 DC-Bus-Zwischenkreisklemmen
10.3.3 Zwischenkreiskopplungsanschluss
Bei der Zwischenkreiskopplung werden die DC-Zwischen-
kreise mehrerer Frequenzumrichter zusammengeschaltet.
Eine Übersicht finden Sie unter Kapitel 5.5 Zwischenkreis-
kopplung – Übersicht.
Bei Zwischenkreiskopplungen sind zusätzliche Geräte und
Sicherheitserwägungen erforderlich. Wenden Sie sich zur
Bestellung an Danfoss.
Anschluss Funktion
88, 89 Zwischenkreiskopplung
Tabelle 10.3 Zwischenkreiskopplungsklemmen
Das Verbindungskabel muss abgeschirmt sein; die
Kabellänge zwischen Frequenzumrichter und der DC-
Schiene ist auf maximal 25 m (82 ft) begrenzt.
10.3.4 Bremskabelanschluss
Das Verbindungskabel zum Bremswiderstand muss
abgeschirmt sein; die Kabellänge zwischen Frequenzum-
richter und der DC-Schiene ist auf maximal 25 m (82 ft)
begrenzt.
•
Schließen Sie die Abschirmung mit Kabelschellen
an der leitfähigen Rückwand des Frequenzum-
MG38C203
Projektierungshandbuch
Motor
U V W
2 2 2
V W
U
1 1
1
FC
96 97 98
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
richters und am Metallgehäuse des
Bremswiderstands an.
•
Wählen Sie den Querschnitt des Anschlusskabels
für die Bremse passend zum Bremsmoment.
Anschluss Funktion
81, 82 Bremswiderstandsklemmen
Tabelle 10.4 Bremswiderstandsklemmen
Weitere Informationen finden Sie im Projektierungs-
®
handbuch VLT Brake Resistor MCE 101.
HINWEIS
Bei einem Kurzschluss im Bremsmodul können Sie einen
eventuellen Leistungsverlust im Bremswiderstand nur
durch Unterbrechung der Netzversorgung zum Frequen-
zumrichter (Netzschalter, Schütz) verhindern.

10.3.5 PC-Anschluss

Installieren Sie zur Regelung des Frequenzumrichters über
einen PC die MCT 10 Konfigurationssoftware. Der PC kann
über ein Standard-USB-Kabel (Host/Gerät) oder über die
RS485-Schnittstelle angeschlossen werden. Weitere
Informationen zum RS485 finden Sie im Abschnitt „RS485 –
Installation und Konfiguration" im VLT
FC302 315–1200-kW-Projektierungshandbuch.
USB ist eine universelle serielle Schnittstelle, die 4
abgeschirmte Signalleitungen mit geerdetem Stecker 4 zur
Abschirmung des USB-Anschlusses am PC verwendet. Alle
Standard-PCs werden ohne galvanische Trennung an der
USB-Schnittstelle hergestellt.
Um Schäden am USB-Hostcontroller durch die
Abschirmung des USB-Kabels zu verhindern, folgen Sie den
Erdungsempfehlungen, die in der Bedienungsanleitung
beschrieben sind.
Wenn der PC per USB-Kabel an den Frequenzumrichter
angeschlossen wird, empfiehlt Danfoss die Verwendung
eines USB-Reparaturschalters mit galvanischer Trennung,
um den PC USB-Hostcontroller vor Masse-Potentialdifferenz
zu schützen. Es wird auch empfohlen, kein PC-
Leistungskabel mit geerdetem Stecker zu verwenden, wenn
der PC per USB-Kabel an den Frequenzumrichter
angeschlossen ist. Wenn diese Empfehlungen befolgt
werden, wird die Masse-Potentialdifferenz reduziert,
beseitigt aber aufgrund der Erdung und Abschirmung, die
an der USB-Schnittstelle des PCs angeschlossen sind, nicht
alle Potentialdifferenzen.
