Zwischenkreiskopplung - Danfoss VLT AutomationDrive FC 302 Projektierungshandbuch

Produktfunktionen
Weniger Ersatzteilbedarf
In der Regel wird nur ein Bremswiderstand für das gesamte Frequenzumrichtersystem anstatt eines Bremswiderstands pro
Frequenzumrichter benötigt.
Pufferung
Im Falle eines Netzausfall können alle verbundenen Frequenzumrichter über den Zwischenkreis versorgt werden. Die
Anwendung kann ihren Betrieb fortsetzen oder eine kontrollierte Abschaltung durchführen.
Voraussetzungen
Die folgenden Voraussetzungen müssen erfüllt sein, bevor eine Zwischenkreiskopplung in Betracht gezogen werden kann:
•
Der Frequenzumrichter muss über Zwischenkreiskopplungsklemmen verfügen.
•
Die Produktserie muss identisch sein. Sie können nur VLT
®
VLT AutomationDrive FC302-Frequenzumrichtern verwenden.
•
Die Frequenzumrichter müssen räumlich nah beieinander aufgestellt werden, damit die Verkabelung zwischen
ihnen eine Länge von 25 m (82 ft) nicht überschreitet.
•
Die Frequenzumrichter müssen dieselbe Nennspannung aufweisen.
•
Falls ein Bremswiderstand zu einer Zwischenkreiskopplungskonfiguration hinzugefügt wird, müssen alle Frequen-
zumrichter mit einem Bremschopper ausgestattet sein.
•
An den Anschlüssen der Zwischenkreiskopplung müssen Sicherungen installiert werden.

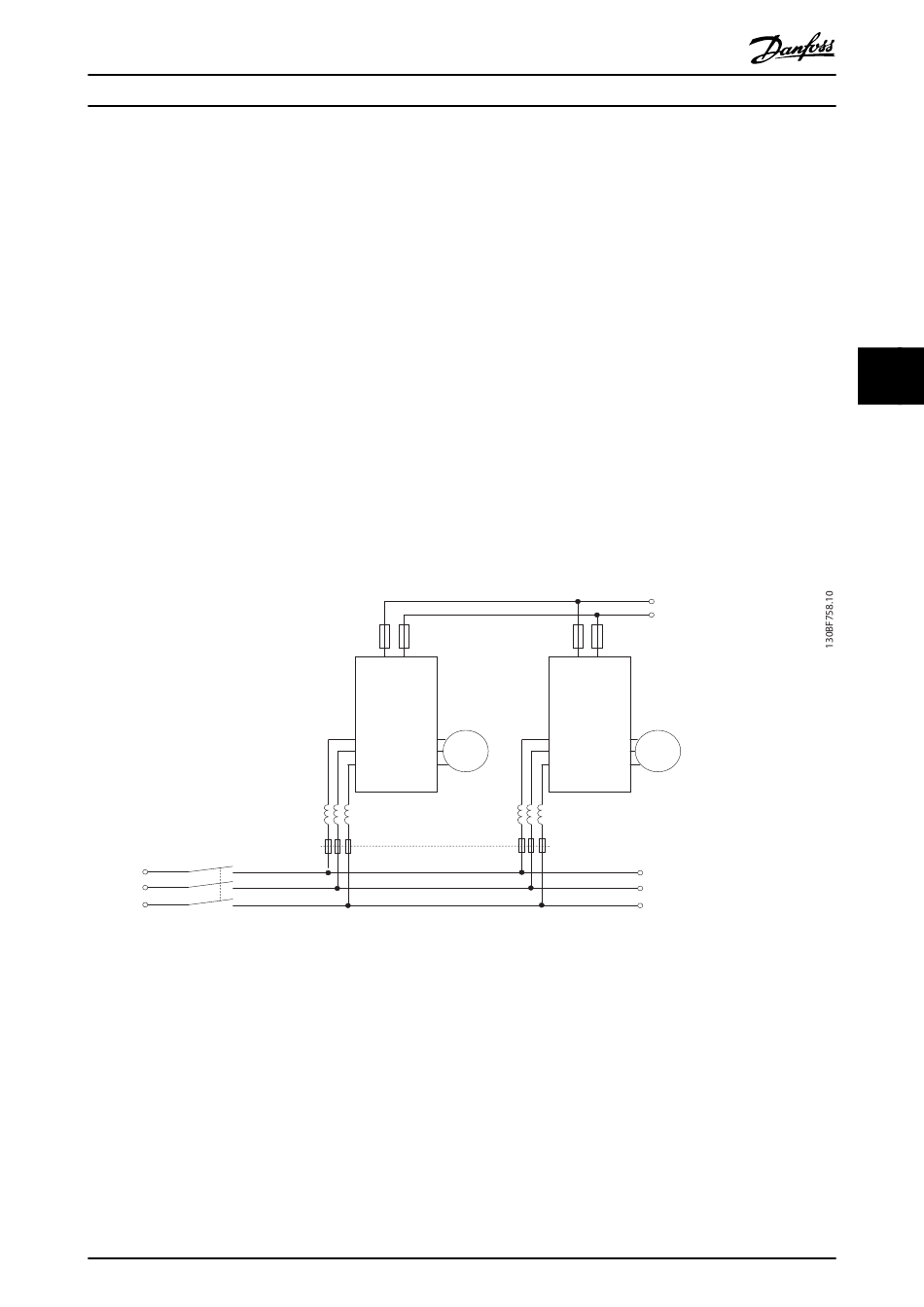

Ein Schaltbeispiel für eine Zwischenkreiskopplung, finden Sie unter Abbildung 5.9.
380 V
Common mains
disconnect switch
Abbildung 5.9 Diagramm einer Zwischenkreiskopplungsanwendung, in der bewährte Verfahren angewendet werden

Zwischenkreiskopplung

Geräte mit eingebauter Zwischenkreiskopplung enthalten die Klemmen (+) 89 DC und (-) 88 DC. Innerhalb des Frequenzum-
richters sind diese Klemmen mit dem DC-Bus an der Eingangsseite der DC-Zwischenkreisdrossel und den
Zwischenkreiskondensatoren verbunden.
Für die Verwendung der Zwischenkreiskopplungsklemmen stehen 2 Konfigurationen zur Verfügung.
•
Die Klemmen dienen dazu, die DC-Buskreise mehrerer Frequenzumrichter miteinander zu verbinden. In dieser
Konfiguration kann ein im generatorischen Betrieb befindliches Gerät überschüssige DC-Busspannung an ein
anderes Gerät weitergeben, das den Motor antreibt. Diese Zwischenkreiskopplung reduziert den Bedarf an
externen dynamischen Bremswiderständen und spart Energie. Theoretisch ist die Anzahl der Geräte, die Sie auf
MG38C203
Projektierungshandbuch
2x aR-32
89 88
11 kW
FC-302
91 96
92 97
93 98
82 81
3x 0.23mH
3x gG-40
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
®
AutomationDrive FC302-Frequenzumrichter mit anderen
2x aR-12
89 88
4 kW
FC-302
91 96
M
92 97
93 98
82 81
3x 0.81 mH
3x gG-16
DC connecting point for
additional drives in the
load sharing application
M
Mains connecting point for
additional drives in the
load sharing application
27
5 5
