Produktfunktionen
225 mm (8.9 in)

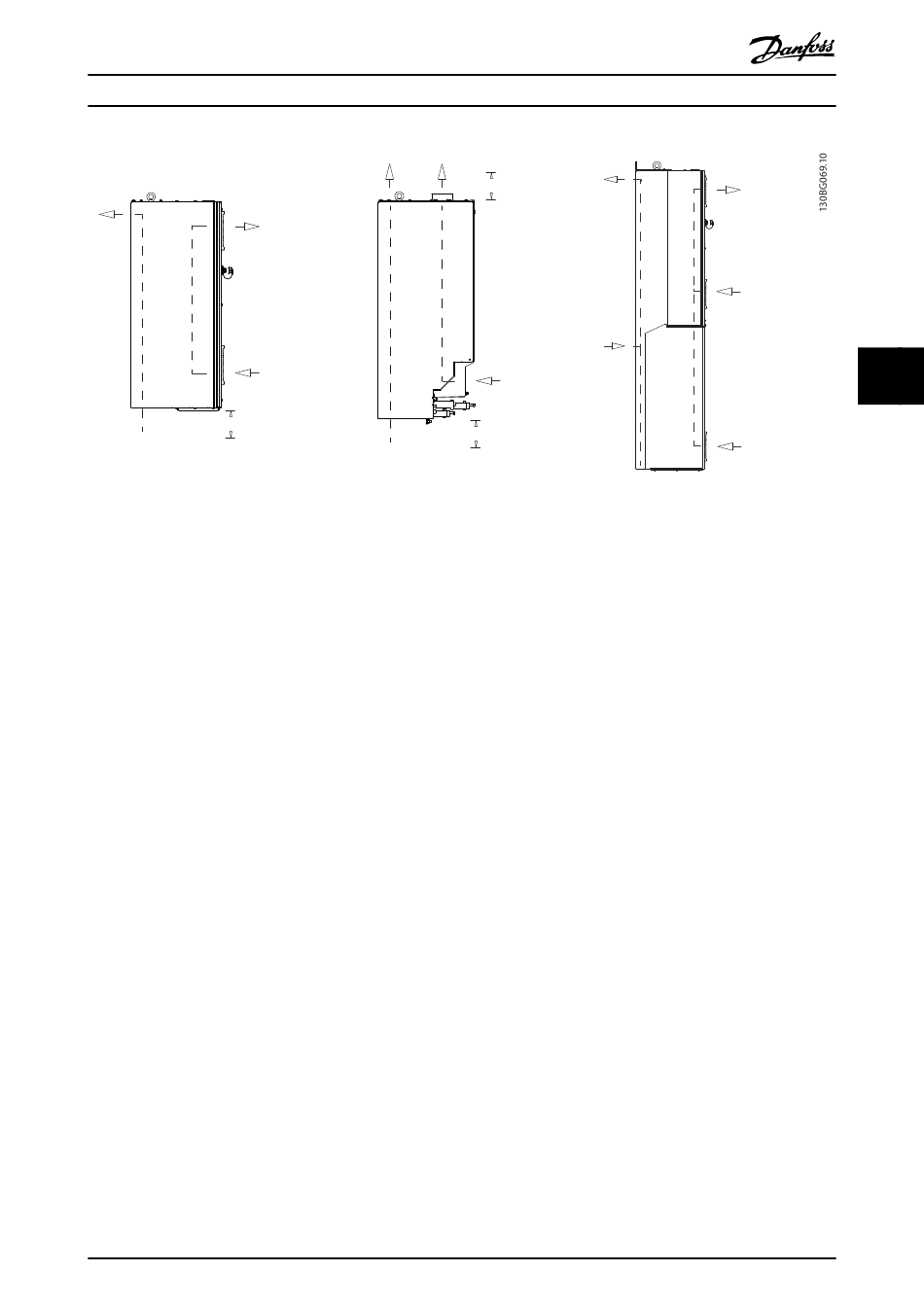

Abbildung 5.11 Optionale Luftstromkonfiguration mit Bausätzen für die Rückwandkühlung für die Bauformen D1h–D8h.
(Links)Kühlbausatz mit Belüftungseingang im unteren und Belüftungsausgang im hinteren Bereich für die Bauformen D1h/D2h.
(Mitte) Kühlbausatz mit Belüftungseingang im unteren und Belüftungsausgang im oberen Bereich für die Bauformen D3h/D4h.
(Rechts) Kühlbausatz mit Belüftungseingang im hinteren und Belüftungsausgang im hinteren Bereich für die Bauformen D5-D8h.
MG38C203
Projektierungshandbuch
225 mm (8.9 in)
225 mm (8.9 in)
