HINWEIS
PELV-KONFORMITÄT
Verhindern Sie elektrischen Schlag, indem Sie eine Stromversorgung vom Typ PELV (Schutzkleinspannung – Protective
Extra Low Voltage) verwenden und die Installation gemäß den örtlichen bzw. nationalen Vorschriften für PELV-Versor-
gungen ausführen.
10 10
1 SPS
2
Minimum 16 mm
3 Steuerleitungen
4 Mindestens 200 mm (7,9 in) zwischen Steuerleitungen,
Motorkabeln und Netzkabeln.
5 Netzversorgung
6 Freiliegende (nicht lackierte) Oberfläche
7 Sternscheiben
8 Anschlusskabel für Bremse (abgeschirmt)
9 Motorkabel (abgeschirmt)

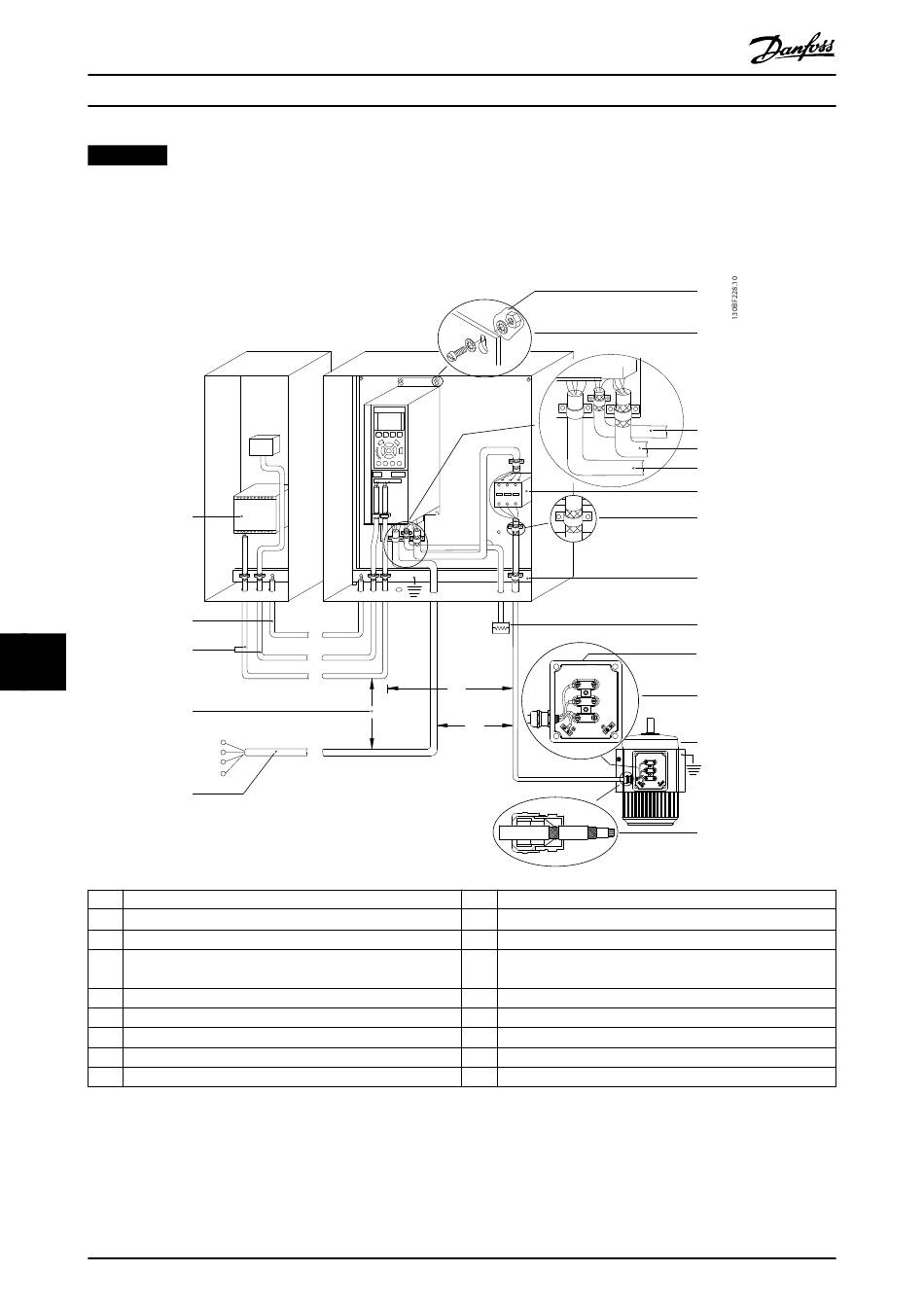

Abbildung 10.27 Beispiel für EMV-gerechte Installation
174
VLT
1
2
3
4
L1
L2
L3
PE
5
2
(6 AWG) Potentialausgleich
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
®
AutomationDrive FC 302
90
4
4
10 Netzkabel (ungeschirmt)
11 Ausgangs- schütz
12 Kabelisolierung, abisoliert
13 Gemeinsame Erdsammelschiene. Beachten Sie nationale und
örtliche Vorschriften für die Schaltschrankerdung.
14 Bremswiderstand
15 Metallkasten
16 Anschluss zum Motor
17 Motor
18 EMV-Kabelverschraubung
6
7
8
9
10
11
12
13
14
15
u
16
v
w
PE
17
18
