8.8.2 D8h-Klemmabmessungen
1
898 (35.3)
2
3
418 (16.5)
378 (14.9)
0.0
1 Netzklemmen
2 Bremsklemmen
3 Erdungsklemmen

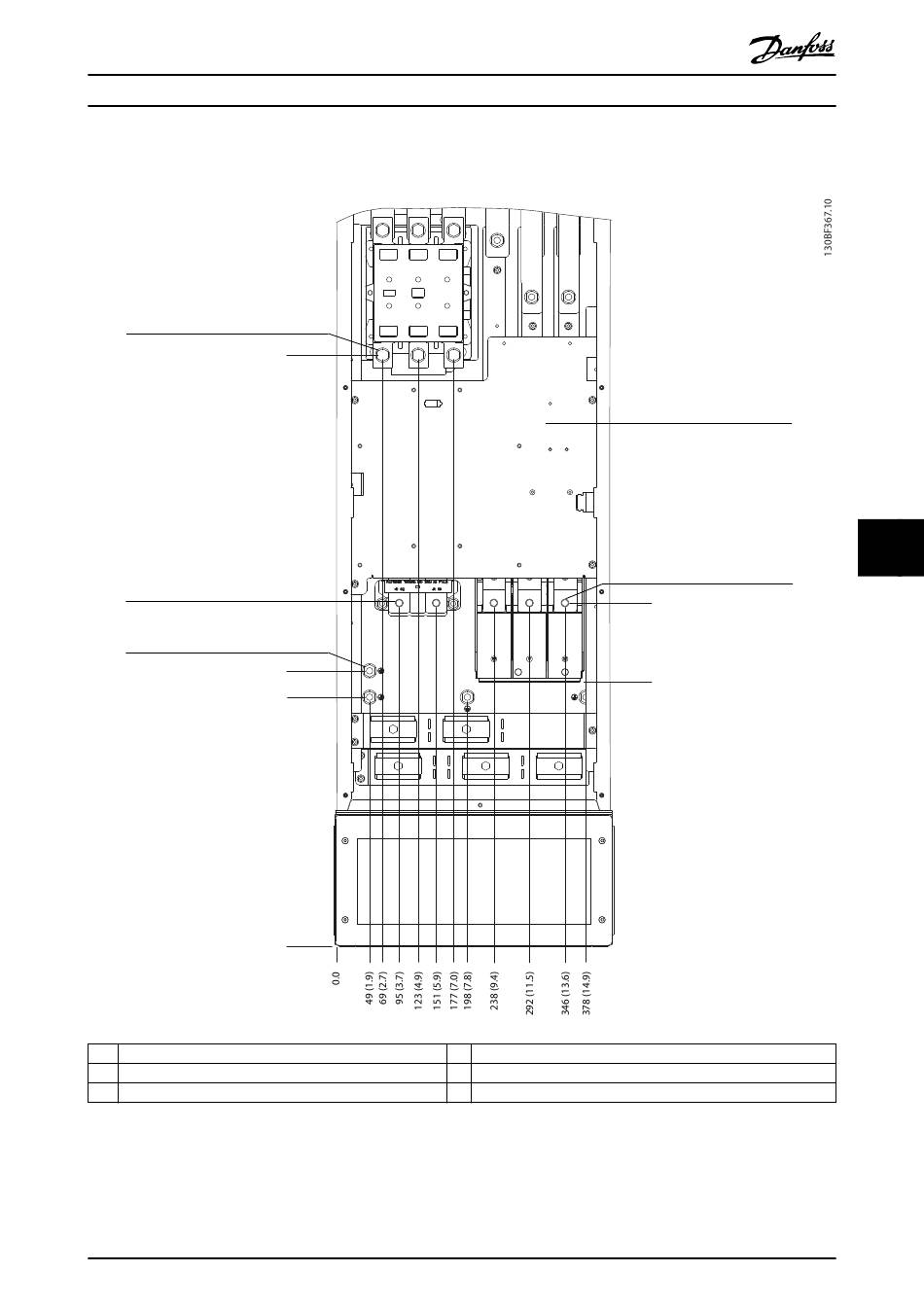

Abbildung 8.64 D8h-Klemmenabmessungen mit Schützoption (Frontansicht)
MG38C203
Projektierungshandbuch
4 TB6 Klemmenblock für Schütz
5 Motorklemmen
– –
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
4
5
521 (20.5)
401 (15.8)
107
