Außen- und Klemmenabmessung...
1
567 (22.3)
2
3
0.0
1 Netzklemmen
2 Bremsklemmen
3 Erdungsklemmen

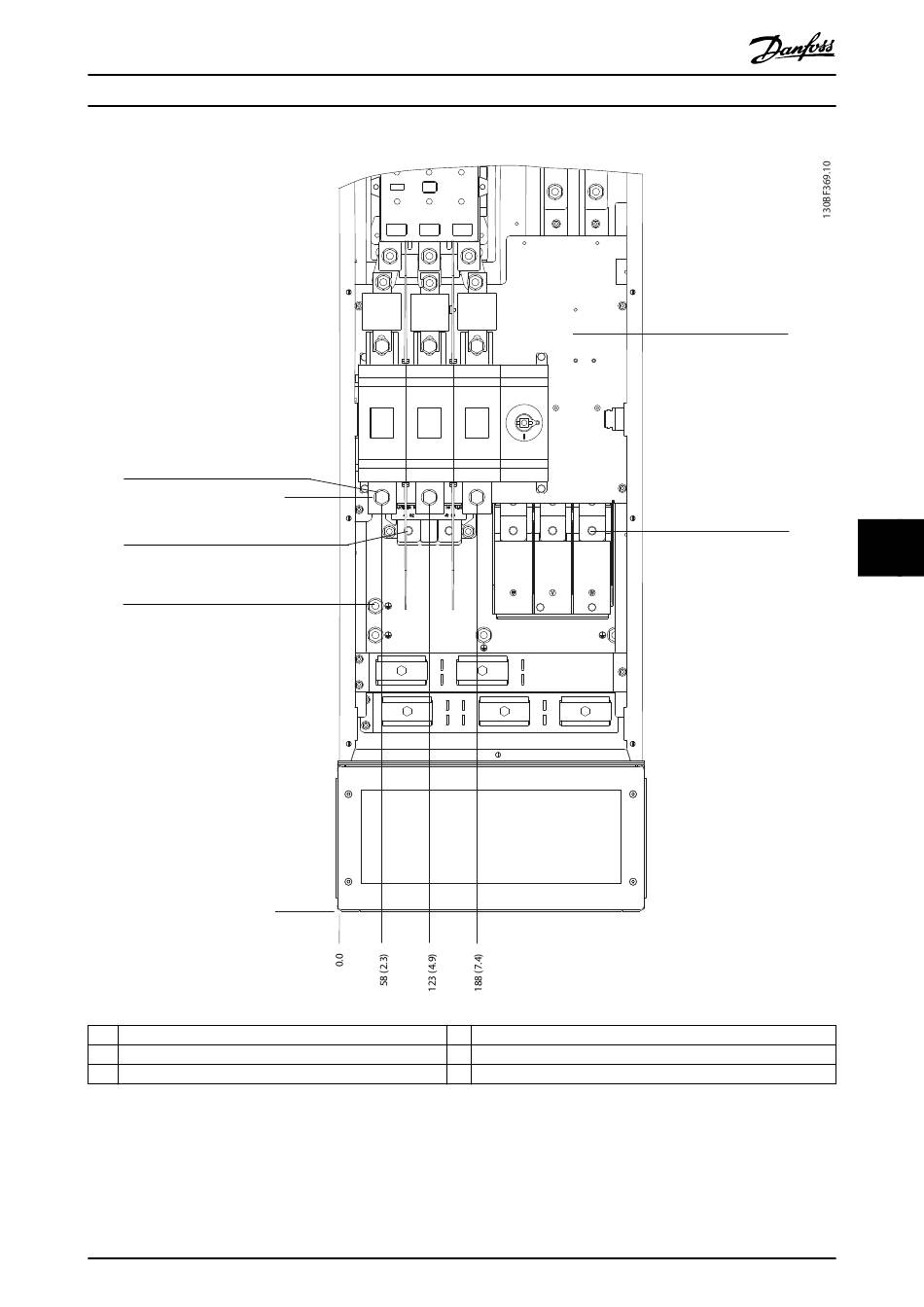

Abbildung 8.66 D8h-Klemmenabmessungen mit Schütz- und Schalteroptionen (Frontansicht)
MG38C203
Projektierungshandbuch
4 TB6 Klemmenblock für Schütz
5 Motorklemmen
– –
