8.11 E3h-Außen- und Klemmenabmessungen
8.11.1 Außenabmessungen E3h
3X 13 (0.5)
8 8
1537
(60.5)
1578
(62.1)
1348
(53.1)
A
13 (0.5)
15 (0.6)
30
10 (0.4)
(1.2)
10 (0.4)
506
A
(19.9)

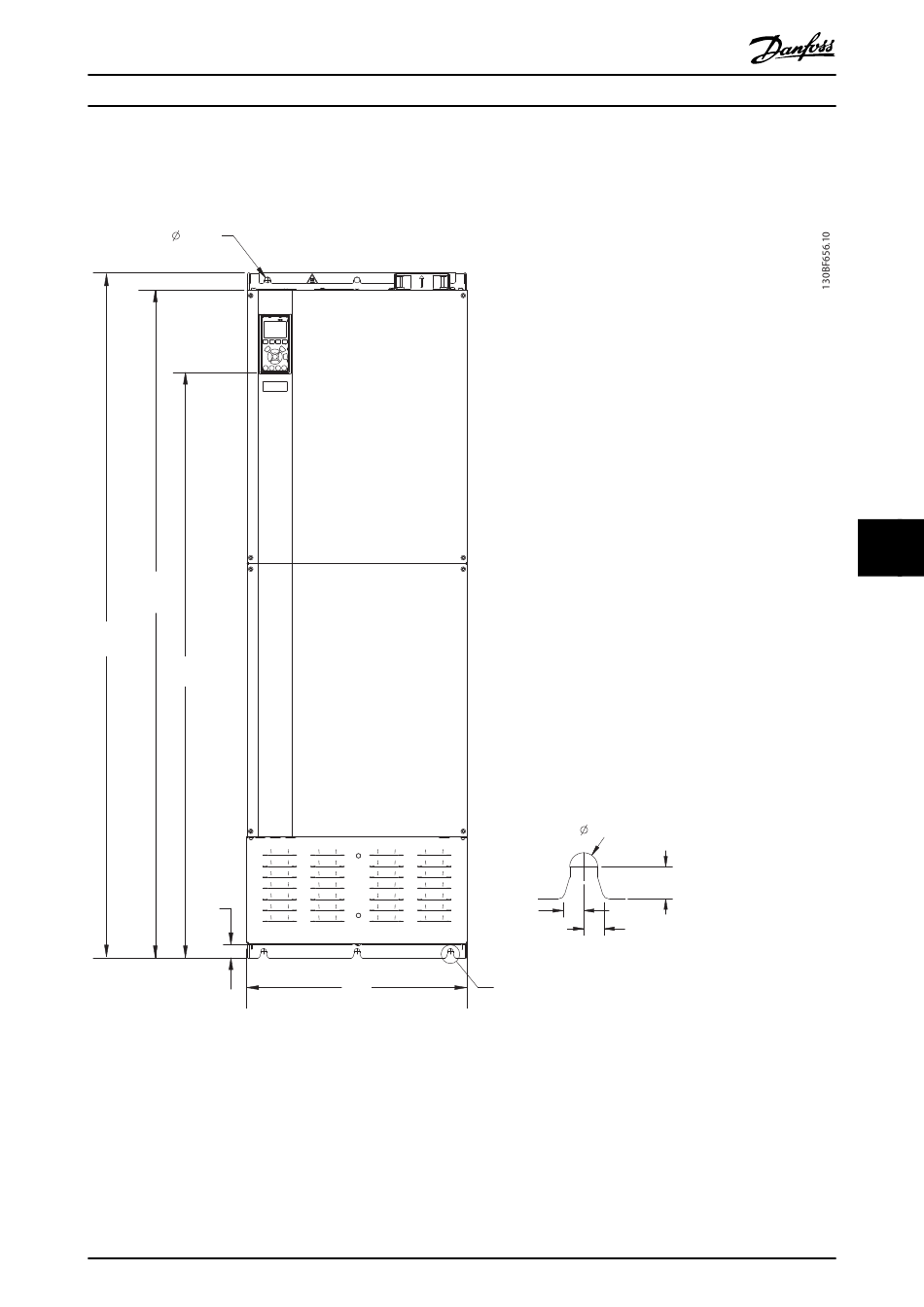

Abbildung 8.82 Frontansicht E3h
