BeamControlSystem BCS PROFINET
9.4
PRIMES-Bus

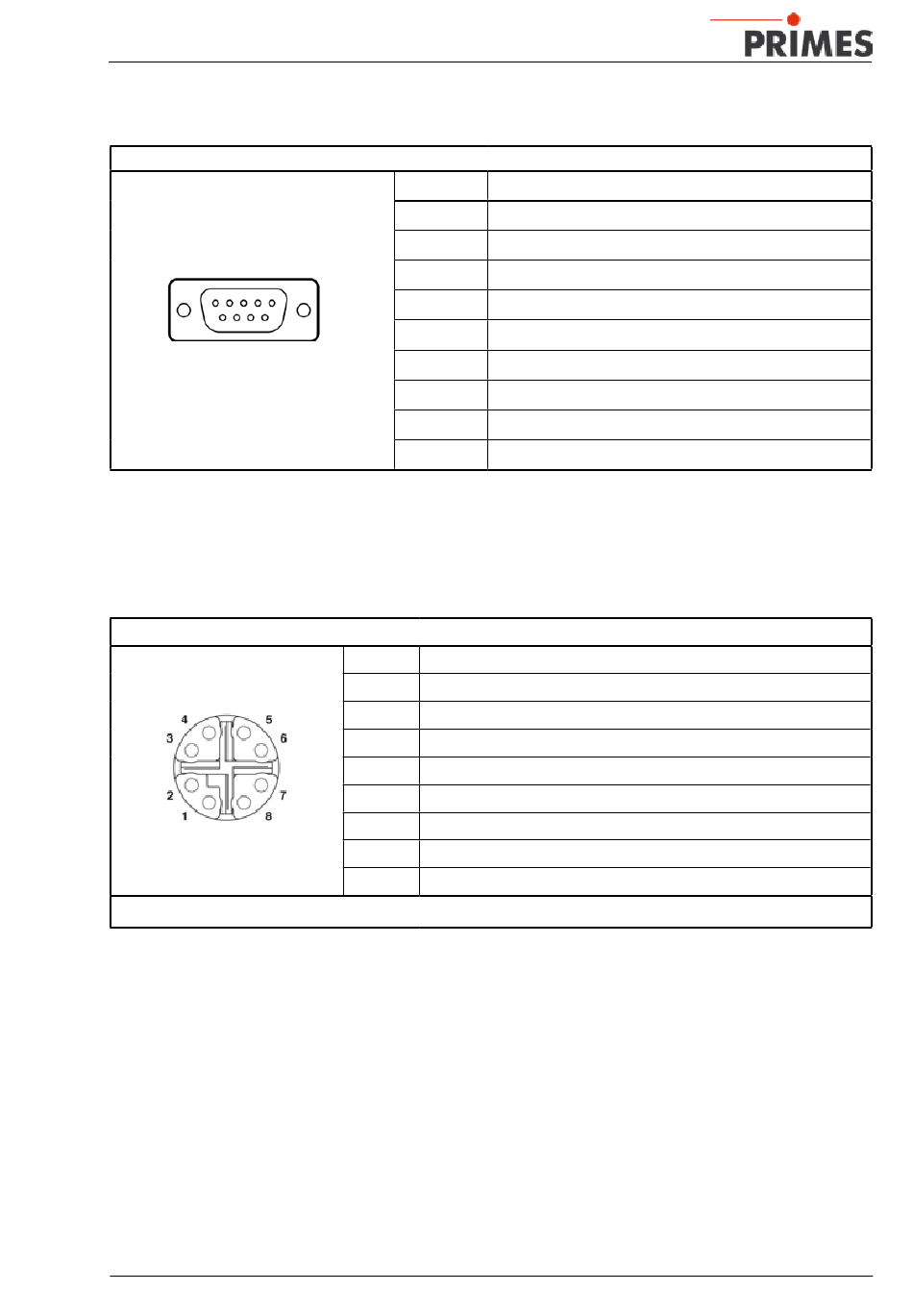

D-Sub-Buchse, 9-polig (Draufsicht Steckseite)
5
1
9
6
Tab. 9.2:
Pinbelegung PRIMES-Bus
9.5
Ethernetanschluss
Verbinden Sie das Gerät über ein Crossover-Kabel mit dem PC oder über ein Patchkabel mit dem Netzwerk.
Anschlussbuchse, 8-polig (Draufsicht Steckseite)
Buchsenbezeichnung: Phoenix-Contact 1404548 VS-BH-M12FSX-10G-RJ45-90
Tab. 9.3:
Pinbelegung Ethernetbuchse
Pasendes Kabel: Phoenix Contact
(1440627).
Revision 01/2018 DE
Pin
Funktion
1
GND
2
RS485 (+)
3
+24 V
4
Nicht belegt
5
Nicht belegt
6
GND
7
RS485 (−)
8
+24 V
9
Nicht belegt
Pin
Funktion
1
TX+
2
TX-
3
RX+
4
Nicht belegt
5
Nicht belegt
6
RX-
7
Nicht belegt
8
Nicht belegt
105477; Patchkabel CAT6A M12 auf RJ45; VS-M12MSS-IP20-94F/ 5,0/10G
19
