SolarInvert Wechselrichter
Besonderheiten
›Auswählen unter SolarInvert
›Kommunikationsschnittstelle integriert
›Anschlussort: RJ45-Buchse
›Busadresse muss nicht vergeben werden. (Die BUS-Adresse wird von Werk her
vorgegeben)
›2-polige Verkabelung
Installation
›Wechselrichter und PowerDog® stromlos schalten (siehe Seite 16)
›Wechselrichter 1 mit PowerDog® verkabeln
›Wechselrichter 2 und weitere Wechselrichter verkabeln. Die verbinden erfolgt
über Netzwerkkabel (Patchkabel)
Bitte beachten Sie die Anschlusshinweise des Herstellers genau!
ACHTUNG!
PowerDog® hat ebenfalls eine RJ45-Buchse für den Netzwerk-Anschluss. Wech-
selrichter nur über Bus 1 oder Bus 2 anschließen! Das Gerät kann bei Anstecken
der Wechselrichter an die Ethernet-Schnittstelle zerstört werden!

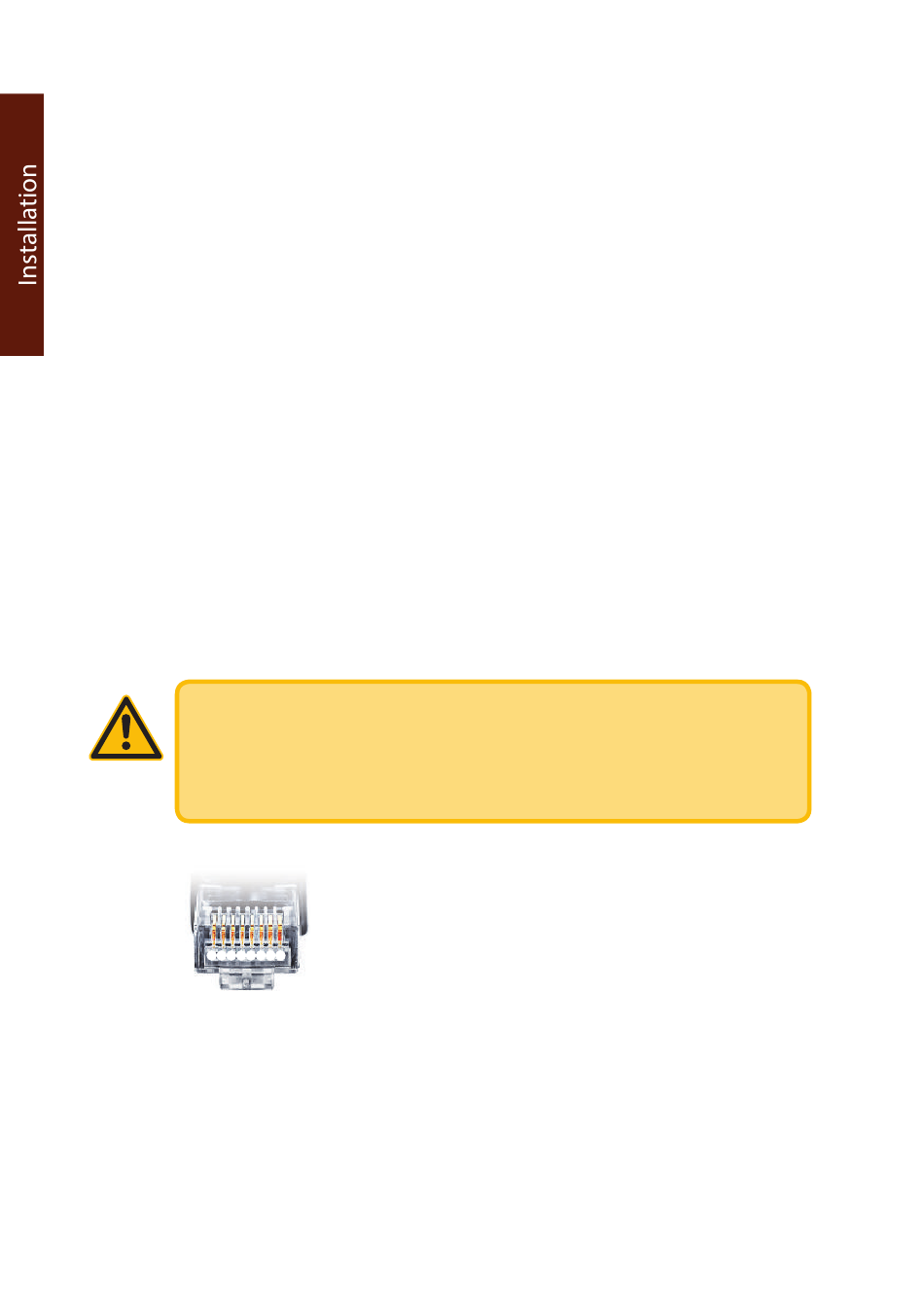

8 7 6 5 4 3 2 1
Belegung RJ45 Ethernet-Patchkabel
Anschlussschema Solarinvert Wechselrichter
›Die Verkabelung erfolgt über ein selbst konfektioniertes Datenkabel (siehe
Seite 21) bzw. ein „fast connect" Kabel für den Anschluss des PowerDog
