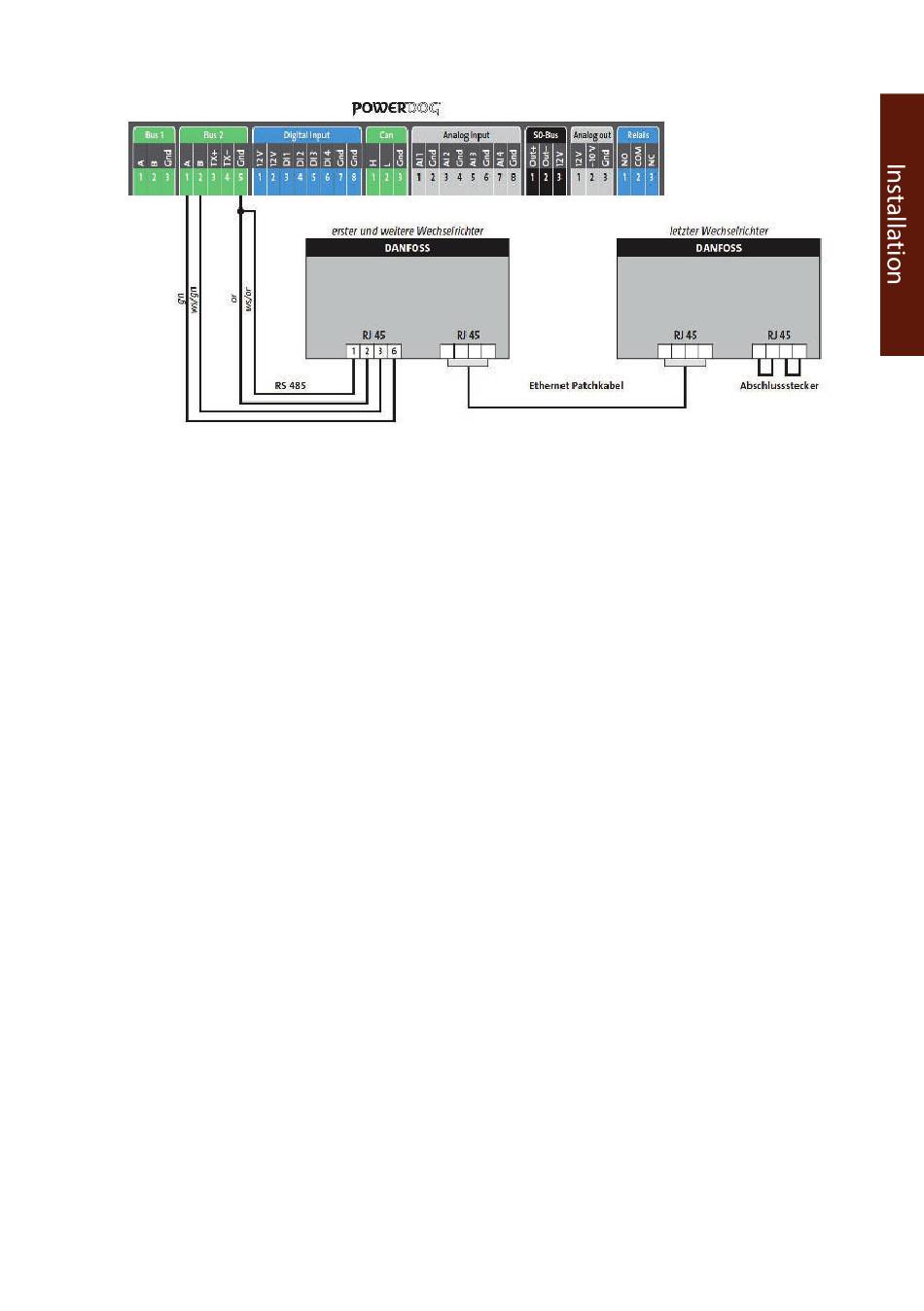

Anschlussschema DANFOSS
› Die Verkabelung erfolgt über ein selbst konfektioniertes Datenkabel (siehe
Seite 21) bzw. ein „fast connect" Kabel für den Anschluss des PowerDog®
an den ersten Wechselrichter (als Zubehör erhältlich).
› Weitere Wechselrichter können durch Ethernet-Patchkabel verbunden
werden.
› Anschluss an Bus 2 über „fast connect" Kabel oder an Bus 1 oder Bus 2 bei
selbst konfektioniertem Kabel
› Alle Wechselrichter mit Ethernet-Patchkabel verbinden (RJ45-Buchsen
rechts unter der Abdeckung).
› Am letzten Wechselrichter Abschlussstecker (im „fast connect" Set enthalten
oder selbst konfektionieren) stecken.
› Zum Busabschluss müssen Bias H mit B (Pin 5 mit Pin 6) sowie Bias L mit A (Pin
4 mit Pin3) gebrückt werden.
PowerDog® Bedienungsanleitung
37
