Verwenden Sie nur elektronische Relais (Art.Nr. 400010 – max. 230 V / 16 A oder
Art.Nr. 400000 – max. 230 V / 6 A), ansonsten kann der Analogausgang zerstört
werden.
Der Analogausgang darf nur über den Analogausgangsfunktionsbaustein
angesprochen werden. Bei diesem Baustein darf als Zähler/Sensor nur ein
Merker oder Schalter ausgewählt werden. Dadurch ist gewährleistet, dass
der Analogausgang nur 100% oder 0% angesteuert wird. Ansonsten kann die
Spannung zur Ansteuerung des elektronischen Relais zu gering sein und der
Verbraucher kann durch Flatterschaltungen beschädigt werden.
LPR
Relais
L
M
S
› An das Relais dürfen maximal 24 V/5 A angeschlossen werden!
› Sollen 230 V Verbraucher über das Relais geschaltet werden, müssen diese
über ein elektronisches Relais (Art.Nr. 400010 – max. 230 V / 16 A) oder
weiteres Relais (Lastrelais 24 V) geschaltet werden!

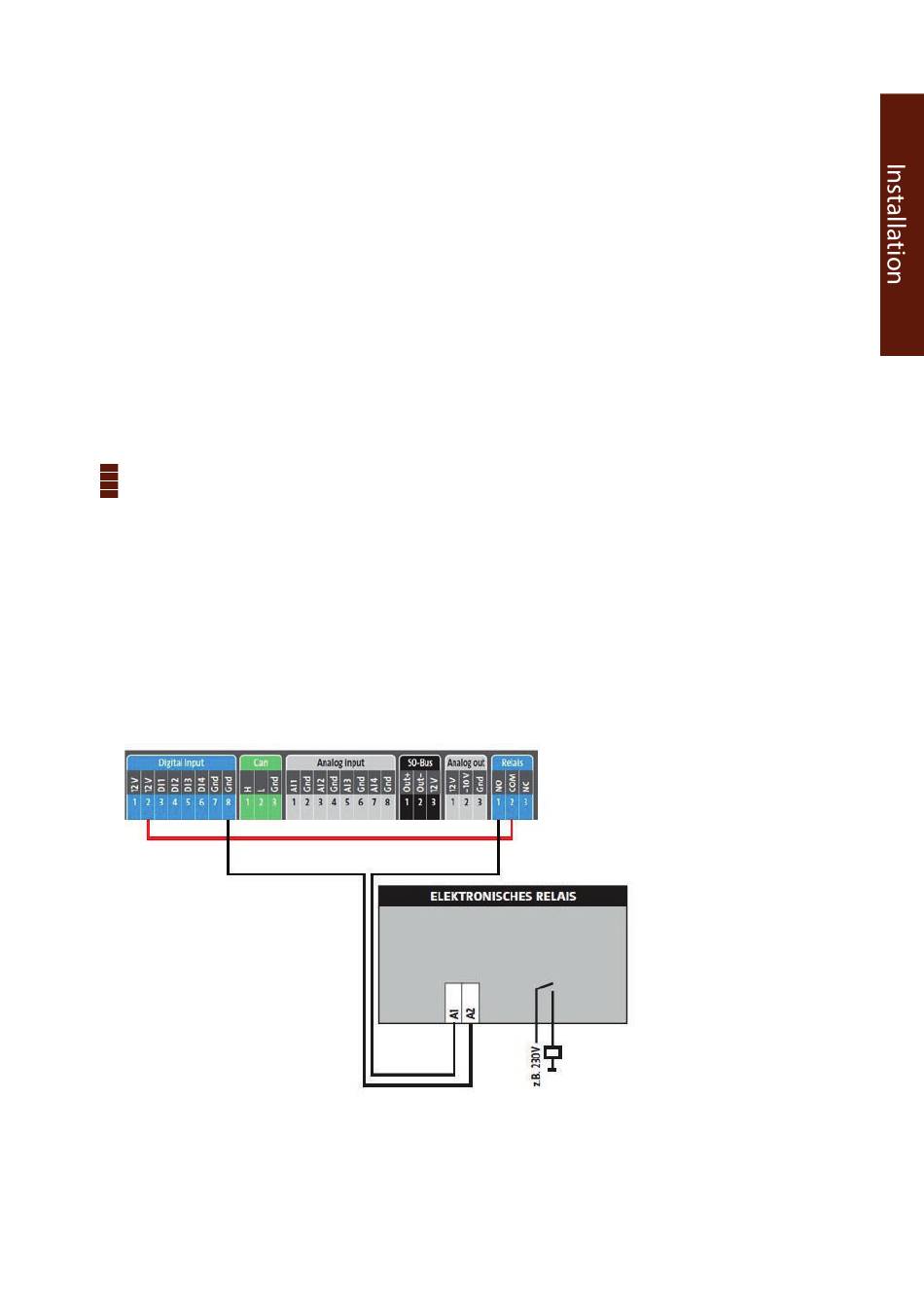

Anschluss eines Relais an den Relaisausgang
PowerDog® Bedienungsanleitung
127
