Stromlos hat das Relais folgende Zustände:
Kontakt 1 - 2 ofen
(NO = Normal open)
Kontakt 2 - 3 geschlossen (NC = Normal closed)
Im „Ein"-Zustand sind:
Kontakt 1 - 2 geschlossen
Kontakt 2 - 3 ofen

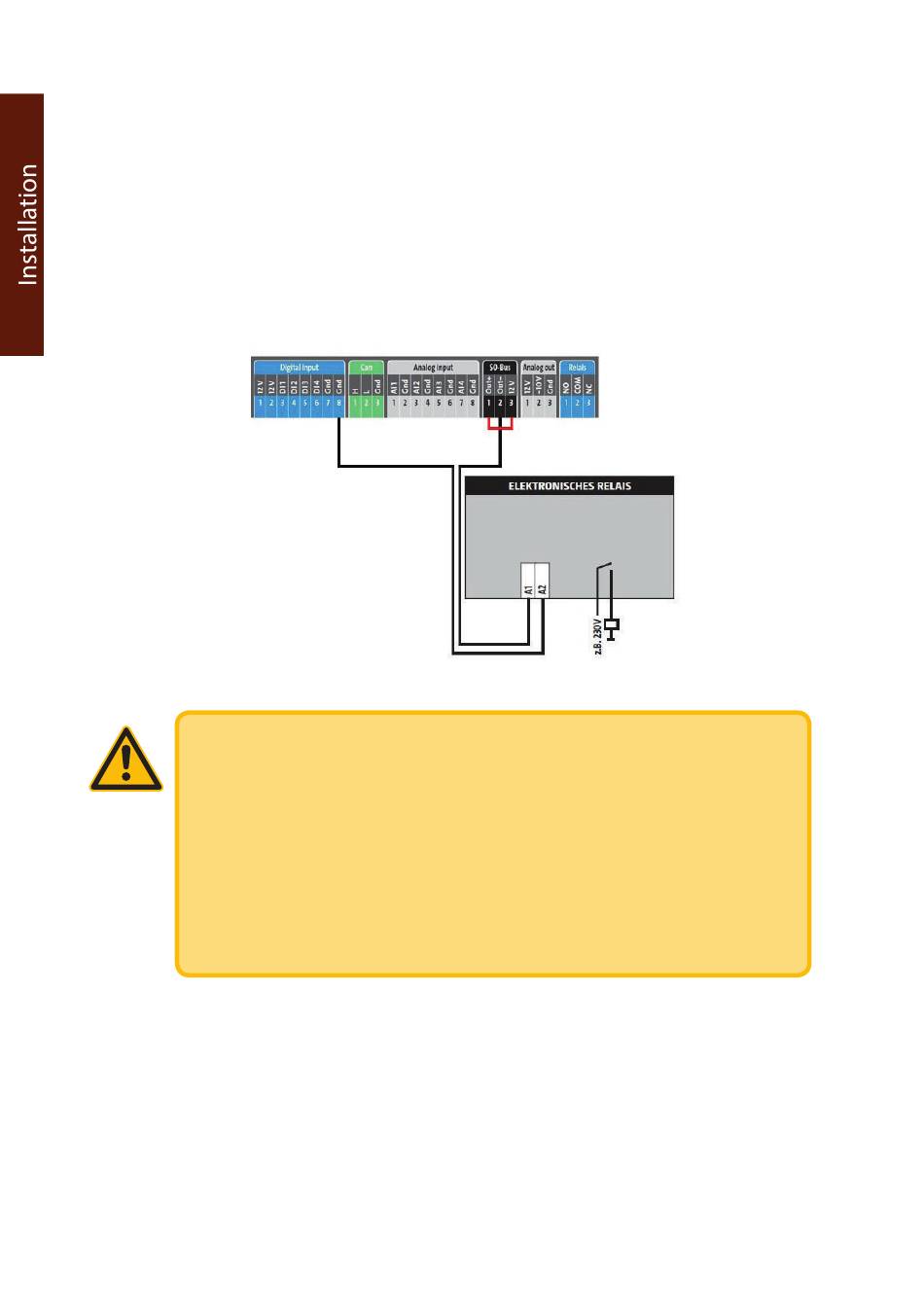

Anschluss eines Schaltrelais zur Verbrauchersteuerung an den S0-Ausgang
ACHTUNG!
Da es sich bei dem S0-Ausgang um eine genormte Schnittstelle handelt, wird
hier der Strom auf 27mA begrenzt.
Deshalb können keine normalen Relais an diesen Ausgang angeschlossen
werden, sondern es müssen elektronische Relais verwendet werden. Der
Steuereingang des Relais soll 12V sein und darf nicht mehr als 0,2W Steuer-
verbrauch aufweisen.
Sie erhalten diese Relais aus unserem Zubehörsortiment!
Die Verkabelung erfolgt über ein 2-poliges geschirmtes Kabel (z.B. 2 x 0,6 mm2
– maximale Länge 100 m; (siehe Seite 21)).
Verwenden Sie nur elektronische Relais (Art.Nr. 400010 – max. 230 V / 16 A oder
Art.Nr. 400000 – max. 230 V / 6 A), ansonsten kann der S0-Ausgang zerstört wer-
den.
128
PowerDog® Bedienungsanleitung
