Ecodata PowerDog-L PR Benutzerhandbuch Seite 100

Solarmax Wechselrichter
Cx und E Serie( Hinweis P-Serie)
Besonderheiten
› RS485-Schnittstelle nicht integriert
› Anschlussort: RJ45-Buchsen am Wechselrichter unten
› Busadresse muss vergeben werden
› 6-polige Verkabelung
Installation
› Wechselrichter und PowerDog® stromlos schalten (siehe Seite 16)
› RS485 Schnittstelle in Wechselrichter einbauen
› Wechselrichter 1 mit PowerDog® verkabeln (Anschluss auf Buchse RJ45 IN)
› Wechselrichter 2 und weitere Wechselrichter verkabeln (Verbindung über
Ethernet Patchkabel – jeweils RJ45 IN mit RJ45 OUT verbinden)
› Am letzten Wechselrichter Terminierung vornehmen
› Busadresse vergeben
Bitte beachten Sie Anschlusshinweise des Herstellers genau!
ACHTUNG!
PowerDog® hat ebenfalls eine RJ45-Buchse für den Netzwerk-Anschluss.
Wechselrichter nur über Bus 1 oder Bus 2 anschließen! Das Gerät kann bei
Anstecken der Wechselrichter an die Ethernet-Schnittstelle zerstört werden!

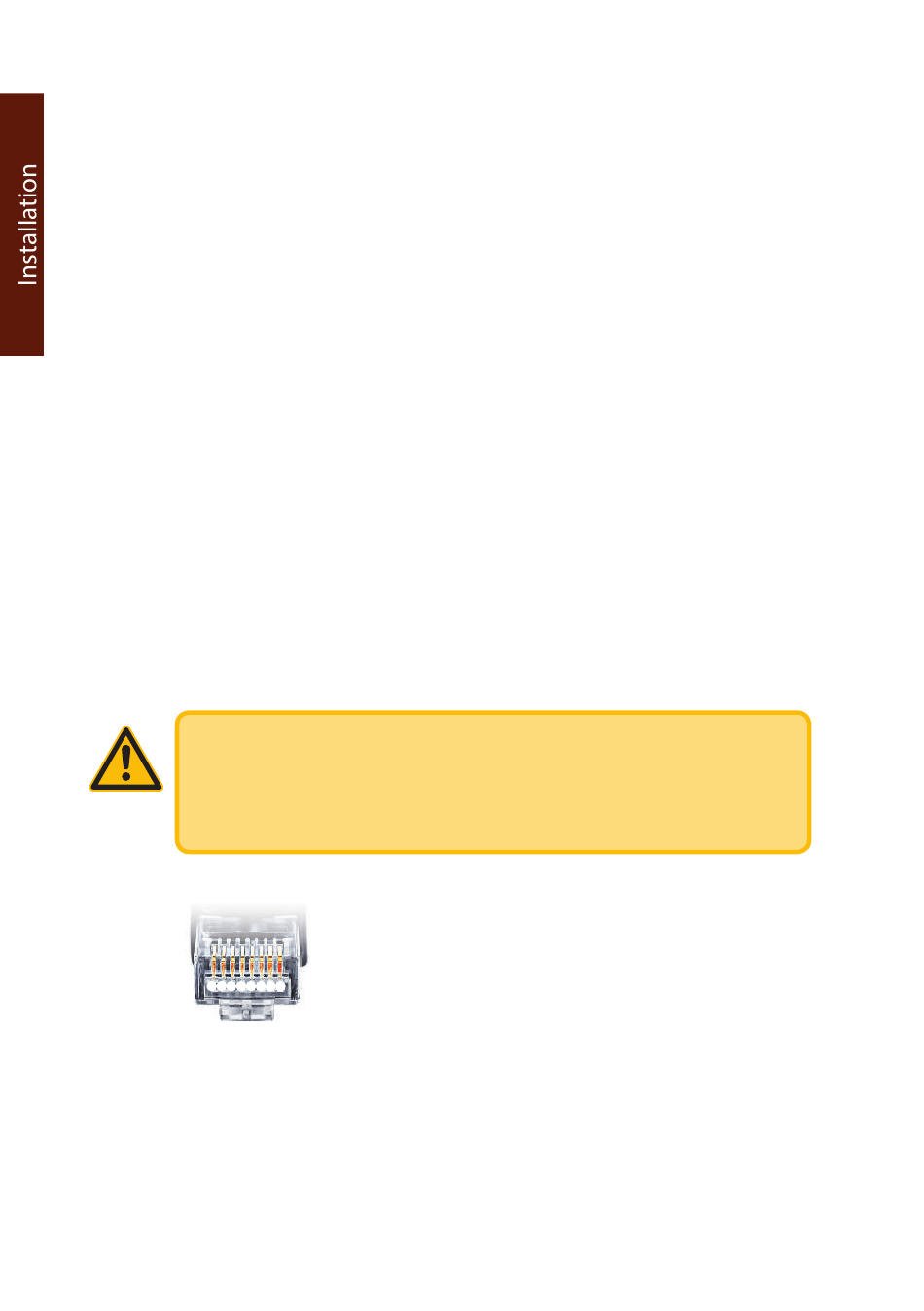

8 7 6 5 4 3 2 1
Belegung RJ45 Ethernet-Patchkabel
Hinweis!
Die P-Serie von Solarmax unterstützt kein „Daisy chain" per RS485. Deshalb
kann nur 1 Wechselrichter pro RS485 BUS angeschlossen werden.
