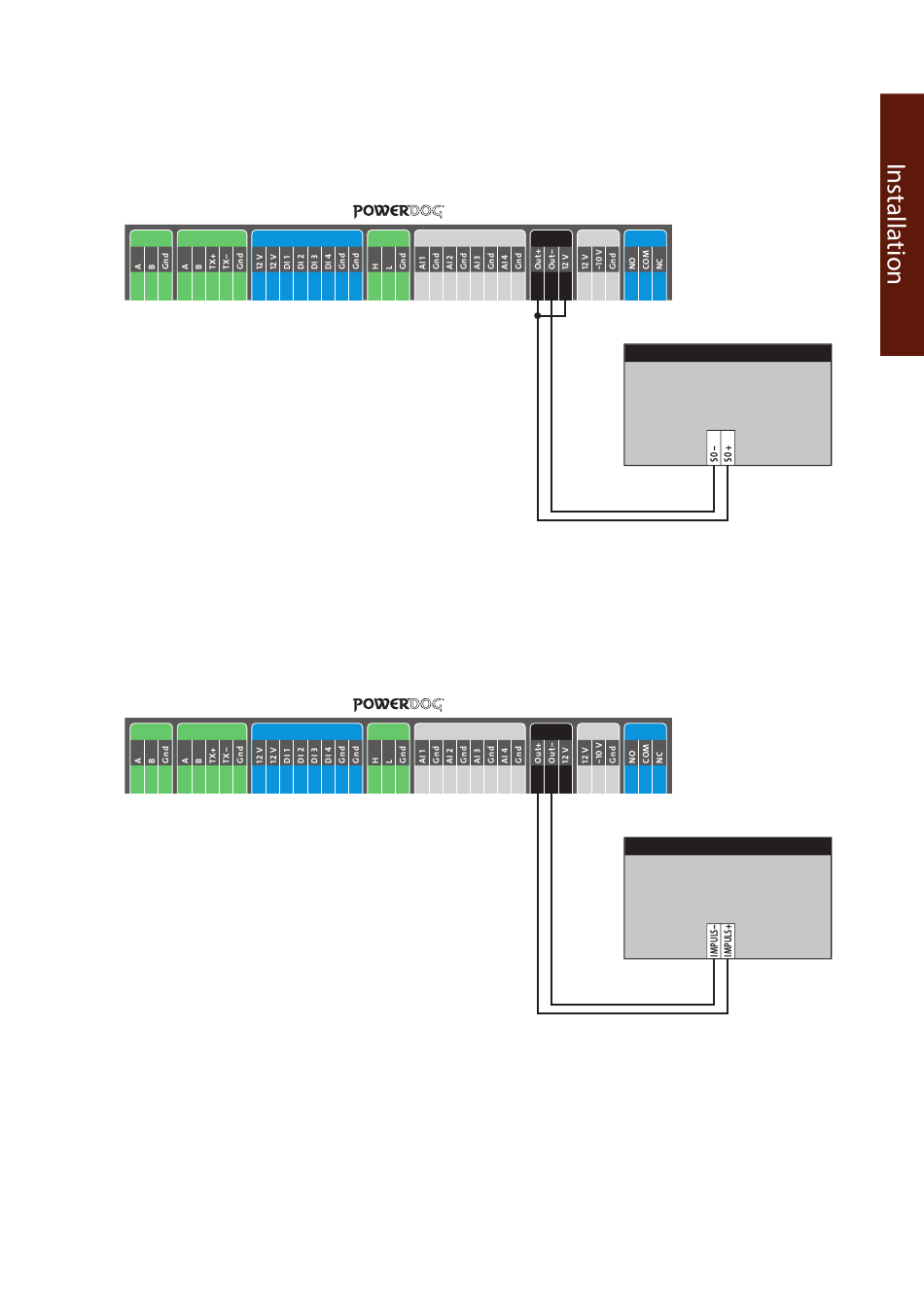

Stromgesteuerter S0-Impulsausgang (z.B. Schneider Displaytechnik)
Die Verkabelung erfolgt über ein 2-poliges geschirmtes Kabel (z.B. 2 x 0,6 mm2
– maximale Länge 100 m; (siehe Seite 21)).
Bus 1 Bus 2 Digital input
1 2 3 1 2 3 4 5 1 2 3 4 5 6 7 8
Genauere Informationen über den Anschluss erhalten Sie vom Hersteller.
Kontaktgesteuerter S0-Impulsausgang (z.B. RiCo)
Die Verkabelung erfolgt über ein 2-poliges geschirmtes Kabel (z.B. 2 x 0,6 mm2
– maximale Länge 100 m; (siehe Seite 21)).
Bus 1 Bus 2 Digital input
1 2 3 1 2 3 4 5 1 2 3 4 5 6 7 8
Genauere Informationen über den Anschluss erhalten Sie vom Hersteller.
PowerDog® Bedienungsanleitung
Can Analog input S0-Bus
1 2 3 1 2 3 4 5 6 7 8 1 2 3
Can Analog input S0-Bus
1 2 3 1 2 3 4 5 6 7 8 1 2 3
Analog out Relais
1 2 3 1 2 3
Display
SCHNEIDER DISPLAYTECHNIK
Analog out Relais
1 2 3 1 2 3
Display
RICO ELECTRONIC
