Ecodata PowerDog-L PR Benutzerhandbuch Seite 85

Bus 1 Bus 2 Digital input
1 2 3 1 2 3 4 5 1 2 3 4 5 6 7 8
RS 485

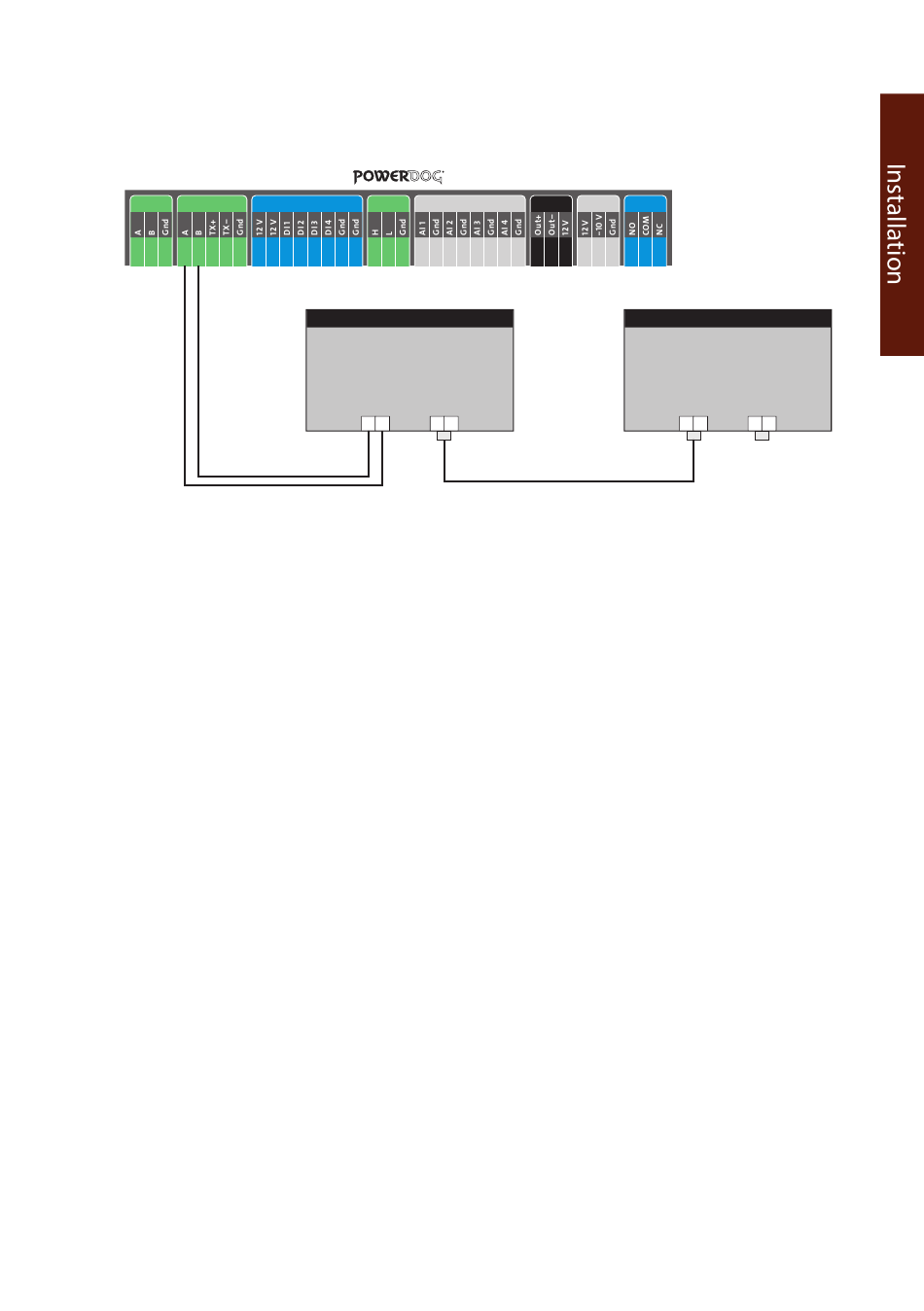

› Die Verkabelung untereinander kann im Innenbereich über handelsübliche
Patchkabel erfolgen. Für den Outdoor-Bereich müssen die IP65 Netzwerk-
stecker von Schüco oder andere IP65 Stecker verwendet werden. Das „fast
connect" Set ist nur für den Innenbereich geeignet (IP20).
› Anschluss an Bus 1 über „fast connect" Kabel oder selbst konfektioniertes
Kabel.
› Alle Wechselrichter verbinden mit Ethernet-Patchkabel (Anschluss an
Buchse 1 oder 2 des Wechselrichters).
› Am letzten Wechselrichter Abschlussstecker (im „fast connect" Set enthalten
oder selbst konfektionieren) stecken.
› Bei Kabellängen unter 100 m ist der Abschlussstecker nicht unbedingt
erforderlich.
› Wechselrichterbusadresse vergeben (nach Schüco SGI Anleitung).
Einstellung der Busadressen
› Wir empfehlen eine fortlaufende Nummerierung mit 1 beginnend.
› Einstellung der Busadressen erfolgt über das Bediendisplay des Wechsel-
richters.
› Einstellung der Busadressen laut Handbuch des Herstellers.
PowerDog® Bedienungsanleitung
Can Analog input
1 2 3 1 2 3 4 5 6 7 8
erster und weitere Wechselrichter
SCHÜCO SGI
Buchse 1 Buchse 2
3 6 3 6
S0-Bus Analog out Relais
1 2 3 1 2 3 1 2 3
letzter Wechselrichter
SCHÜCO SGI
Buchse 1
3 6
Ethernet Patchkabel
Buchse 2
3 6
Abschlussstecker
85
