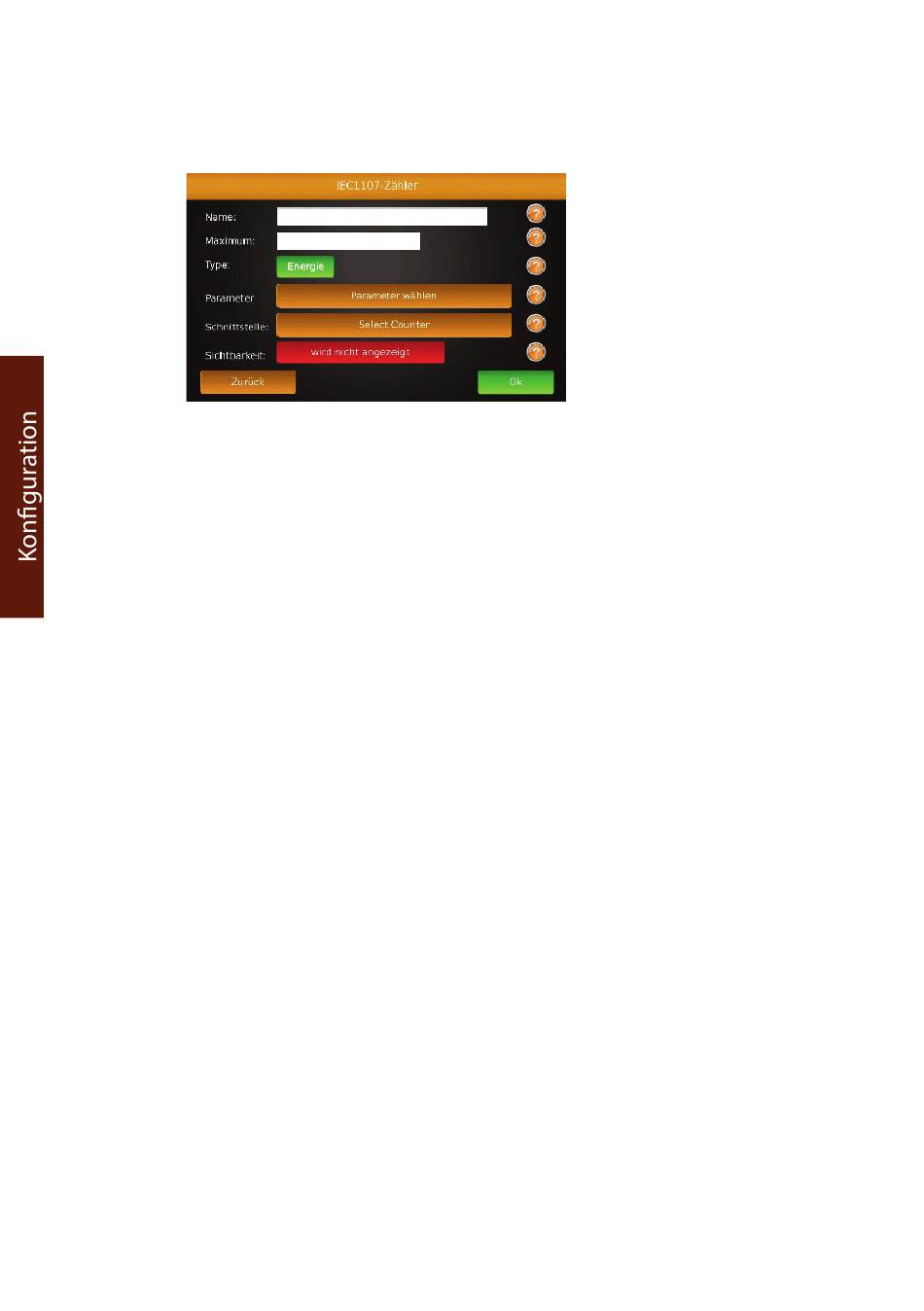

IEC1107 Sensor
(nicht bei allen Zählern möglich)
Hier können Sie andere Werte als Energie (Netzspannung, Strom, Netzfre-
quenz...) aus modernen Zähler über eine optische Schnittstelle mit einem ent-
sprechenden Adapter ausgelesen.
PowerDog® besitzt derzeit zwei Schnittstellen um solche optischen Schnittstel-
len anzuschließen.
› USB – es kann jeder beliebige freie USB-Steckplatz benutzt werden.
› Wir bieten ein Reichweitenverlängerungsset (Art.Nr. 36030) an, mit dem Sie
mit einem Standardpatchkabel die Reichweite auf bis zu 20 m verlängern
können.
›
› RS232 – die Reichweite beträgt hier 20 m laut RS232-Vorgaben.
› Wir bieten dazu ein Reichweitenverlängerungsset an. Dabei wird vom Stecker
des Optokopfes auf Klemmen umgesetzt und beim PowerDog® wieder zurück
von Klemmen auf einen RS232 Stecker. Die Verlängerung kann dadurch mit
einem handelsüblichen Telefonkabel durchgeführt werden.
›
› Bei Längen über 5 m muss beim RS232 Optokopf ein ebenfalls als Zubehör
erhältlicher USB/RS232 Adapter verwendet werden. Mit diesem Converter
können auch weitere Optoköpfe an den PowerDog® angeschlossen werden.
Leider sind die Schnittstellenprotokolle nicht genormt, sodass bei manchen
Zählern z.B. keine Momentanwerte ausgelesen werden können.
190
